Características clave

1. Protección física: Proporciona protección contra la entrada de polvo, agua y objetos extraños, al mismo tiempo que evita el contacto accidental entre el personal y los componentes activos.

2. Aislamiento de seguridad: Aísla los equipos de alto voltaje y alta corriente del entorno operativo, reduciendo así los riesgos de descarga eléctrica e incendio.

3. Plataforma de montaje de componentes: El gabinete de la caja de distribución cuenta con rieles DIN, soportes de montaje y orificios pretaladrados para facilitar la instalación estandarizada de componentes como disyuntores y medidores de electricidad.

4. Blindaje electromagnético: Minimiza el impacto de la interferencia electromagnética externa en los circuitos de control internos.

5. Adaptabilidad ambiental: Mediante el uso de diversos materiales y grados de protección, la carcasa es adecuada para una amplia gama de entornos, incluidos entornos interiores, exteriores e industriales.

Componentes estructurales

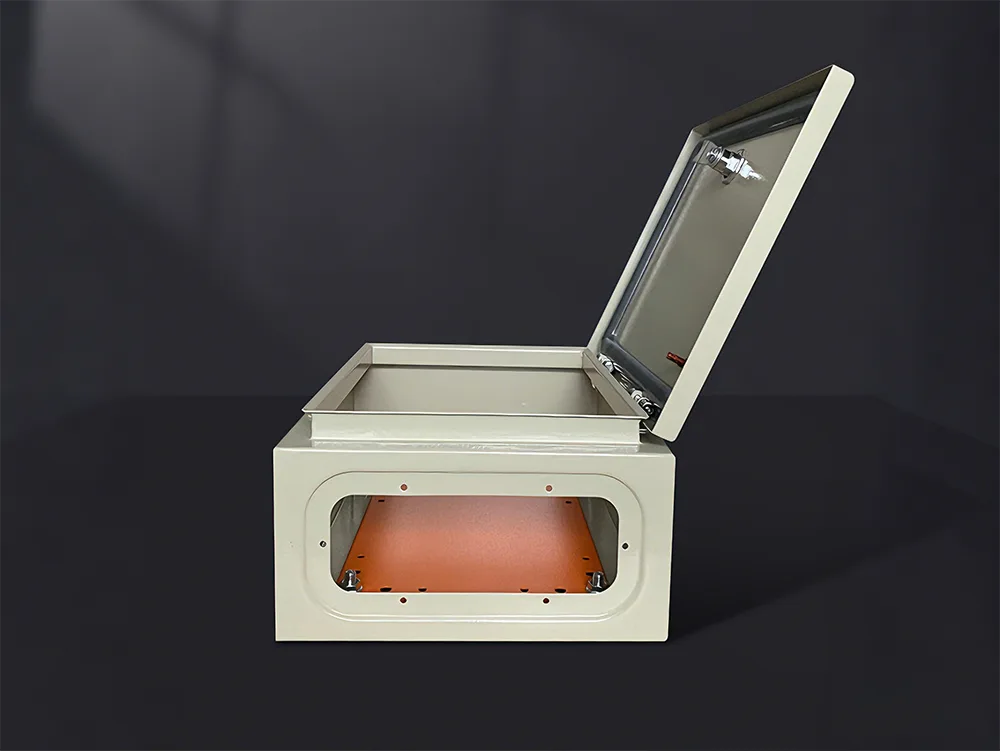

Puerta del gabinete: Disponible en opciones de puerta transparente y sólida; Las configuraciones personalizadas están disponibles en Shangming.

Placa de montaje: Una placa de metal utilizada para asegurar componentes internamente; es extraíble para facilitar el montaje fuera del armario.

nocauts: Puertos de entrada de cables preperforados diseñados para acomodar cables de varios diámetros.

Junta de sellado: Una junta altamente elástica que recubre el perímetro del panel de la puerta y actúa como elemento crítico para garantizar el grado de protección IP especificado.

Perno de puesta a tierra: Esencial para garantizar que la carcasa metálica esté conectada a tierra de manera confiable, evitando así que la carcasa se energice eléctricamente.

Escenarios de aplicación

I. Construcción de sistemas de distribución de energía de bajo voltaje

Nuestros gabinetes para cajas de distribución sirven como cajas de distribución para edificios comerciales, pisos residenciales y distribución de energía en áreas públicas.

Actúan como plataformas de montaje para componentes como disyuntores y dispositivos de corriente residual, lo que facilita el cableado estandarizado y la protección de seguridad, al tiempo que mejora la limpieza y seguridad general del sistema de distribución de energía.

II. Control de automatización y equipos industriales

Funcionan como cajas de control para maquinaria, gabinetes de control para líneas de producción automatizadas y gabinetes para sistemas de control PLC.

Internamente, albergan componentes como contactores, relés y módulos de control, protegiendo este equipo eléctrico de la contaminación por polvo y aceite al tiempo que facilitan la integración y el mantenimiento del equipo.

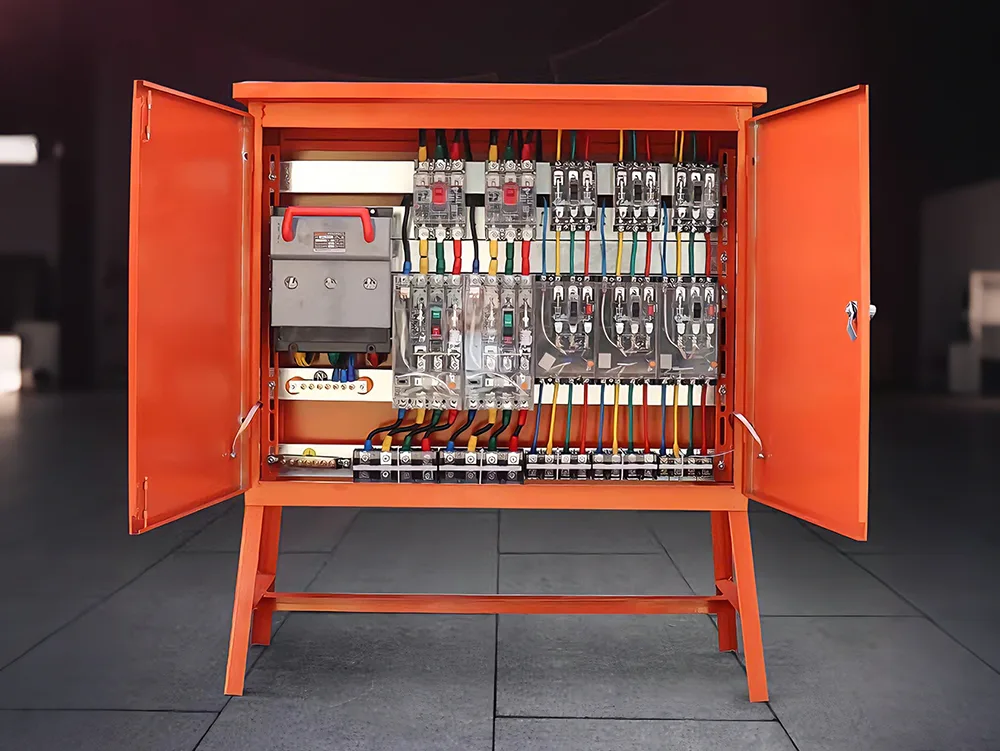

III. Proyectos de ingeniería y distribución de energía al aire libre

Sirven como cajas de energía exteriores temporales, unidades de distribución de energía para sitios de construcción y cajas de control para iluminación vial.

Si necesita un producto personalizado para estas aplicaciones, le recomendamos seleccionar un grado de protección alto (por ejemplo, IP54/IP65) para garantizar la resistencia contra el agua, el polvo y la lluvia.

IV. Fotovoltaica y nuevos sistemas energéticos

Shang Ming ofrece recintos paracajas combinadoras fotovoltaicas, gabinetes fotovoltaicos conectados a la red y cajas de control para sistemas de almacenamiento de energía.

Como carcasa fundamental para equipos de nueva energía, estos gabinetes brindan protección, aislamiento y espacio de montaje, lo que cumple con los requisitos para el funcionamiento en exteriores a largo plazo.

V. Comunicaciones e infraestructura

Puede contactarnos para personalizar cajas de control para equipos de comunicación, cajas de distribución para sistemas de bajo voltaje, cajas de suministro de energía para sistemas de vigilancia y más.

Esto garantiza la protección de los equipos de energía de comunicación, evita interferencias externas y el impacto ambiental y mejora la estabilidad general del sistema.

¿Qué factores se deben considerar al seleccionar una caja de distribución?

1. Dimensiones y especificaciones

Al hacer una selección, no recomendamos elegir una carcasa que simplemente se ajuste exactamente a los componentes. El área ocupada por los componentes internos no debe exceder el 80% del área de la placa base. El 20% restante del espacio está reservado para cableado, disipación de calor y posible expansión futura; por lo tanto, siempre debes dejar algo de margen en tu selección.

En cuanto a la profundidad, debe tener en cuenta la profundidad combinada de los disyuntores (incluidas sus manijas de operación), los conductos de cables y la propia puerta del gabinete. Esto es particularmente crítico para los disyuntores de caja moldeada de alta corriente, que tienen importantes requisitos de profundidad; No tener esto en cuenta puede impedir que la puerta se cierre correctamente.

2. Clasificación de protección (código IP)

Seleccione la clasificación de protección adecuada según la gravedad del entorno de instalación:

Oficinas/Pasillos interiores: IP30 – IP40 es suficiente.

Talleres Industriales: Se recomienda IP54 para brindar protección contra el polvo y salpicaduras de agua.

Exteriores/Sistemas fotovoltaicos: IP65 o superior es obligatorio y las juntas de las puertas deben contar con una junta de sellado integrada continua.

3. Material y resistencia a la corrosión

Acero laminado en frío: la opción más versátil, adecuada para la mayoría de los ambientes interiores secos.

Acero inoxidable (304/316): Adecuado para entornos farmacéuticos, de procesamiento de alimentos y costeros con alta exposición a niebla salina. El acero inoxidable 316 ofrece una resistencia a la corrosión superior en comparación con el 304.

4. Gestión térmica

La gestión del calor suele ser un aspecto que se pasa por alto en las cajas de distribución de alta potencia. Recomendamos hacer su selección en función de los siguientes escenarios:

Enfriamiento pasivo: si el calor generado dentro del gabinete es mínimo, un gabinete completamente sellado es adecuado.

Enfriamiento activo: si el gabinete alberga componentes como variadores de frecuencia (VFD), arrancadores suaves o contactores de alta corriente, debe seleccionar un gabinete equipado con rejillas de ventilación. En algunos casos, es posible que incluso necesites seleccionar un modelo con orificios de montaje previamente perforados para un ventilador de refrigeración axial.

Protección contra la luz solar: Para recintos exteriores, recomendamos una estructura de doble techo para evitar que la luz solar directa provoque que las temperaturas internas se disparen.

5. Facilidad de instalación y operación

Dirección de apertura de la puerta: determine si una puerta que se abre hacia la izquierda o hacia la derecha es más conveniente dado el espacio disponible en el sitio de instalación. Algunos de los gabinetes de alta gama de Shangming cuentan con puertas reversibles (se pueden configurar para abrir desde la izquierda o la derecha).

Entrada/salida de cables: confirme si los cables entrarán y saldrán por la parte superior o inferior del gabinete. Recomendamos seleccionar un gabinete equipado con una placa de brida removible; perforar orificios de entrada de cables en la placa de brida ofrece una mayor flexibilidad y garantiza un sellado superior en comparación con perforar directamente en el cuerpo del gabinete.

Tipo de cerradura: Cerradura triangular industrial estándar, cerradura empotrada con llave o cerradura de leva de seguridad contra incendios.

Además de varios tipos derecintos de cajas de distribución, Shangming también ofrece gabinetes de distribución de energía de piso, un componente clave de nuestra línea de productos de alta calidad. Elíjanos como su proveedor a largo plazo para beneficiarse de soluciones personalizadas integrales y precios directos de fábrica.

Características clave

Alta capacidad de carga: Para nuestros gabinetes de distribución de energía de piso, generalmente utilizamos placas de acero laminadas en frío con un espesor de 2,0 mm o más, que se sueldan o ensamblan para formar la estructura. Esta construcción robusta permite que el gabinete soporte de forma segura disyuntores de tipo marco pesado, barras colectoras de cobre de gran sección transversal y cables de transformadores.

Diseño modular: El interior presenta un sistema de patrón de orificios modular, que permite el ajuste flexible de vigas transversales y placas de montaje para adaptarse a requisitos específicos. Este diseño facilita actualizaciones y ampliaciones convenientes cuando sea necesario.

Ventilación y disipación de calor.: Dados los altos niveles de corriente que suelen presentarse dentro del gabinete, el gabinete está equipado con rejillas de ventilación en la parte superior y rejillas de entrada de aire en la parte inferior para garantizar un flujo de aire efectivo. Además, los clientes pueden solicitar una configuración personalizada para integrar un sistema de refrigeración por aire forzado en el producto.

Clasificaciones comunes de gabinetes

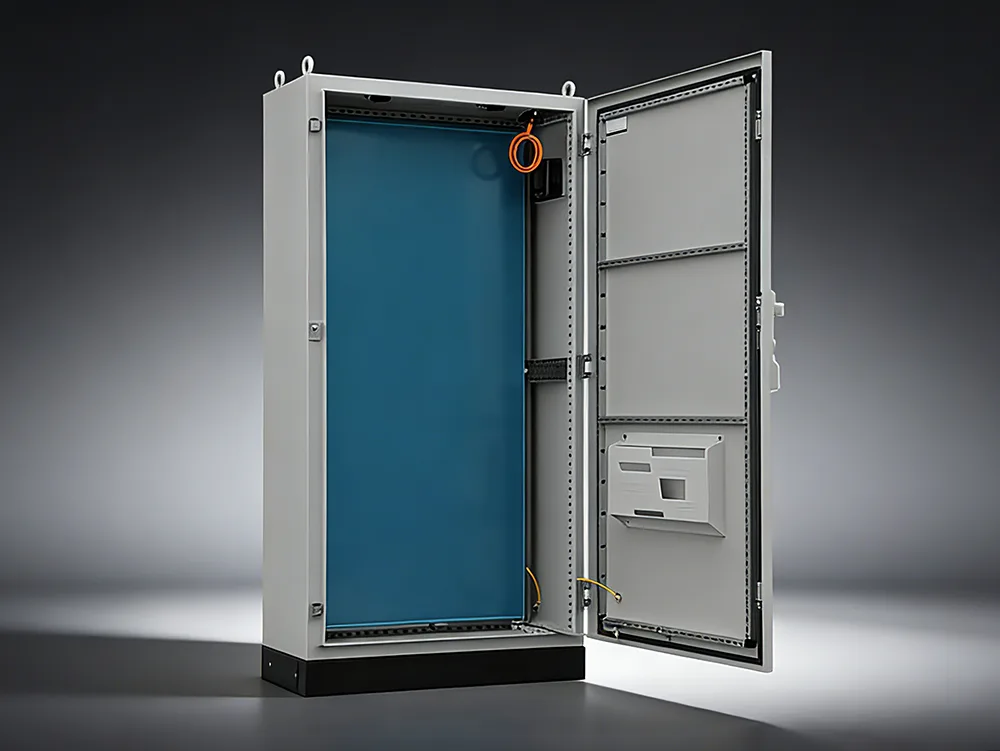

Según su forma estructural, los armarios de suelo se dividen principalmente en dos categorías principales:

1. Tipo fijo

Características: Los componentes internos están montados rígidamente mediante soportes; una vez conectados, no se pueden mover.

Aplicaciones: Presenta una estructura simple y de bajo costo; Normalmente se utiliza en entornos donde los requisitos de suministro de energía continua no son extremadamente estrictos.

Modelo representativo: Gabinete de distribución de energía de CA de bajo voltaje tipo GGD.

2. Tipo extraíble/Tipo extraíble

Características: Cada circuito individual está alojado dentro de una cajonera separada e independiente.

Aplicaciones: Extremadamente conveniente para el mantenimiento. Si falla un circuito específico, simplemente se puede extraer el cajón correspondiente y reemplazarlo por uno nuevo, sin necesidad de cortar el suministro eléctrico principal.

Modelos representativos: Gabinetes de distribución de energía avanzada tipo GCK, GCS y MNS.

Cajas de distribución de suelo o de pared: ¿cuál es la diferencia?

Recomendaciones de configuración y selección de productos

Según los requisitos específicos de su proyecto, durante la fase de preventa,Shang Mingle recomendará la configuración más adecuada para usted. En términos generales, los escenarios de aplicación que admitimos con más frecuencia se enumeran a continuación, acompañados de las recomendaciones de configuración correspondientes.

1. Distribución de energía principal industrial

Configuración recomendada:

Dimensiones del gabinete: 1800–2200 mm (alto) × 600–1000 mm (ancho) × 600–1000 mm (profundidad)

Material: Chapa de acero laminada en frío (≥1,5 mm)

Clasificación de protección: IP30 / IP40

Estructura: Gabinete simple o gabinetes acoplados (modular/divisible)

Interior: Diseñado para instalación de ACB/MCCB + Sistema de Barras

2. Sistemas de línea entrante principal/de alta corriente

Configuración recomendada:

Ancho: ≥800mm

Profundidad: ≥800 mm

Estructura: Diseño de dos puertas o múltiples puertas

Espacio interior: Soporta barras colectoras de cobre de alta corriente; Incluye espacio reservado para entrada de cables superior o inferior.

3. Control de automatización/gabinetes de control PLC

Configuración recomendada:

Dimensiones: 1600–2000 mm (alto)

Material: chapa de acero con recubrimiento en polvo/acero inoxidable

Clasificación de protección: IP40 / IP54

Interior: Placa de montaje + carriles DIN

4. Aplicaciones al aire libre

Configuración recomendada:

Clasificación de protección: IP54 / IP65

Material: Acero inoxidable (304/316) o acero con recubrimiento en polvo apto para exteriores

Características: Toldo impermeable + Tiras de sellado + Diseño anticondensación

5. Ambientes altamente corrosivos

Configuración recomendada:

Material: acero inoxidable 304/316

Clasificación de protección: IP55+

Tratamiento superficial: revestimiento anticorrosión

¿Cómo realizar el mantenimiento de rutina en un gabinete de distribución de energía de piso?

1. Limpieza y eliminación de polvo

Utilice un paño no tejido seco y una aspiradora para eliminar el polvo acumulado en el interior del gabinete; Está estrictamente prohibido el uso de paños húmedos o chorros directos de aire comprimido.

Preste especial atención a la limpieza de las barras colectoras, los aisladores, los conductos de arco del disyuntor y los canales de ventilación.

2. Ajuste de Conexiones Eléctricas

Inspeccione todos los puntos de conexión atornillados para ver si están flojos; utilice una llave dinamométrica para volver a apretarlos a los valores de torsión especificados.

Si se detectan signos de oxidación o daño por arco eléctrico, se deben pulir o reemplazar los terminales.

3. Pruebas funcionales de componentes

Disyuntores: Verifique que las operaciones de apertura y cierre manuales sean suaves y que el mecanismo de disparo responda.

Contactores/Relés: Inspeccione el estado de los contactos en busca de desgaste y verifique que la resistencia de la bobina esté dentro del rango normal.

Condensadores: verifique si hay signos de degradación de la capacitancia, abultamiento o fuga de electrolito.

SPD (Dispositivos de protección contra sobretensiones): Verifique que la ventana del indicador de estado esté verde y que el indicador de degradación no se haya activado.

4. Pruebas de rendimiento del aislamiento

Utilice un megaóhmetro de 500 V o 1000 V para medir y confirmar lo siguiente:

Resistencia de aislamiento entre fases: ≥ 1 MΩ;

Resistencia de aislamiento fase-tierra: ≥ 1 MΩ;

Si los valores medidos caen por debajo de estos estándares, investigue las posibles causas, como la entrada de humedad o la contaminación.

5. Mantenimiento de estructuras mecánicas

Inspeccione los rieles guía y los mecanismos de bloqueo de las unidades tipo cajón para asegurarse de que no estén pegados ni atascados. Lubrique las piezas móviles con grasa diseñada específicamente para equipos eléctricos.

Verifique periódicamente la funcionalidad de los mecanismos de seguridad de "Cinco Prevención" (enclavamiento).
