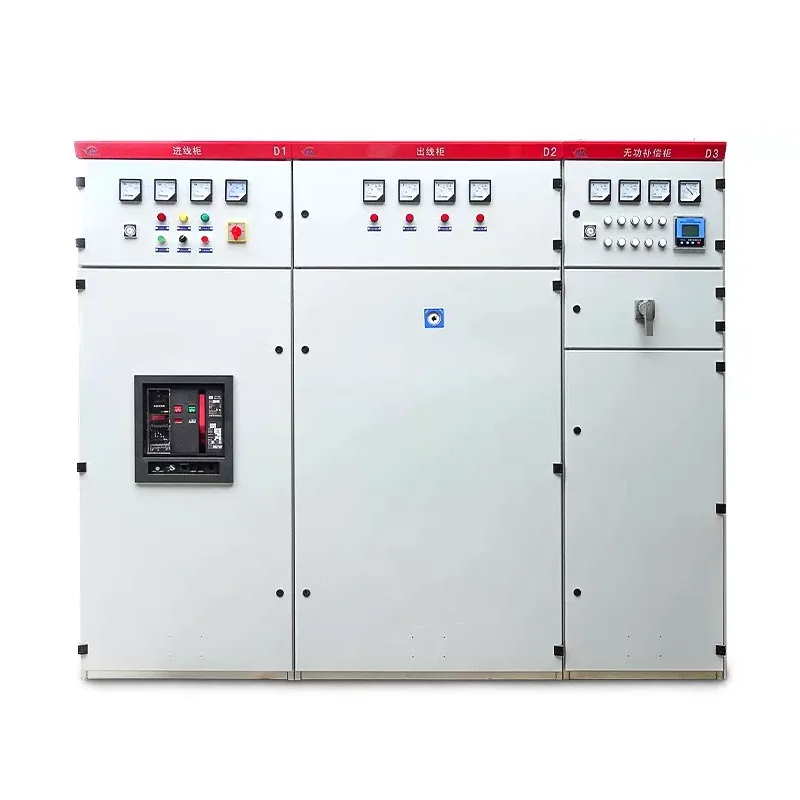

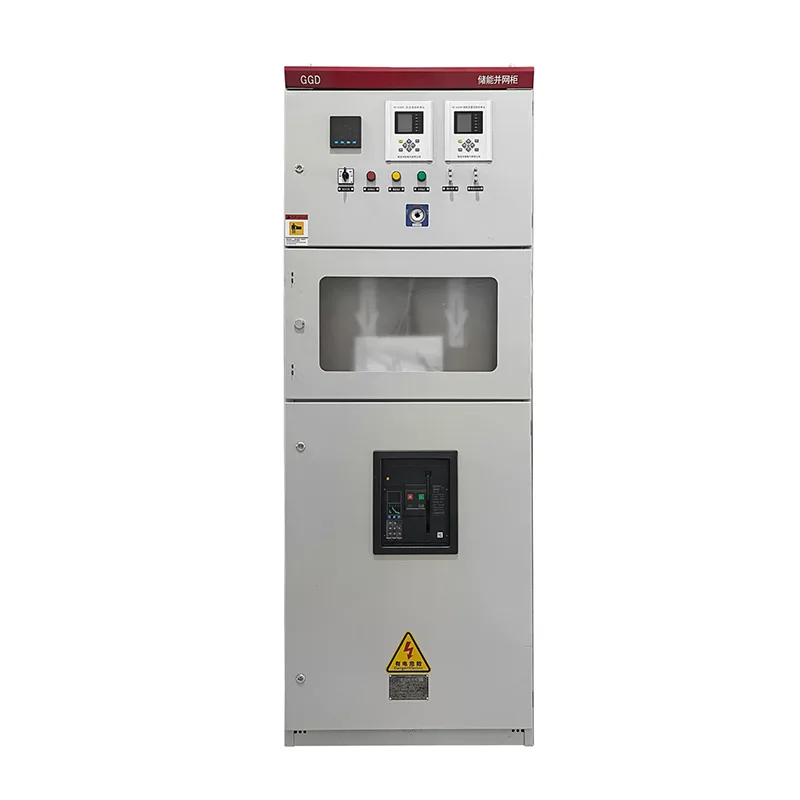

Aparamenta de baja tensión CA GGD

La aparamenta de bajo voltaje CA GGD es una unidad de distribución de energía completa de bajo voltaje ampliamente utilizada. Ofrece alta confiabilidad, facilidad de instalación y mantenimiento y un precio competitivo, lo que le ayuda a ahorrar costos. Elija Shangming como su proveedor con confianza y reciba un servicio integral sin preocupaciones.

¿Qué es la aparamenta de bajo voltaje CA GGD?

La aparamenta de distribución de CA de bajo voltaje GGD es una aparamenta de distribución de CA de bajo voltaje madura y ampliamente utilizada, que a menudo se utiliza como equipo principal de distribución de energía o subdistribución en sistemas de distribución de energía. También es un producto que Shangming puede suministrar a granel.

GGD es un modelo de aparamenta de baja tensión común y maduro. "Bajo voltaje" indica que este producto se utiliza para distribución de energía de bajo voltaje, como CA 380 V/400 V. Integra disyuntores, barras colectoras, componentes de protección y control para garantizar el funcionamiento seguro y estable del sistema de distribución de energía.

Características técnicas

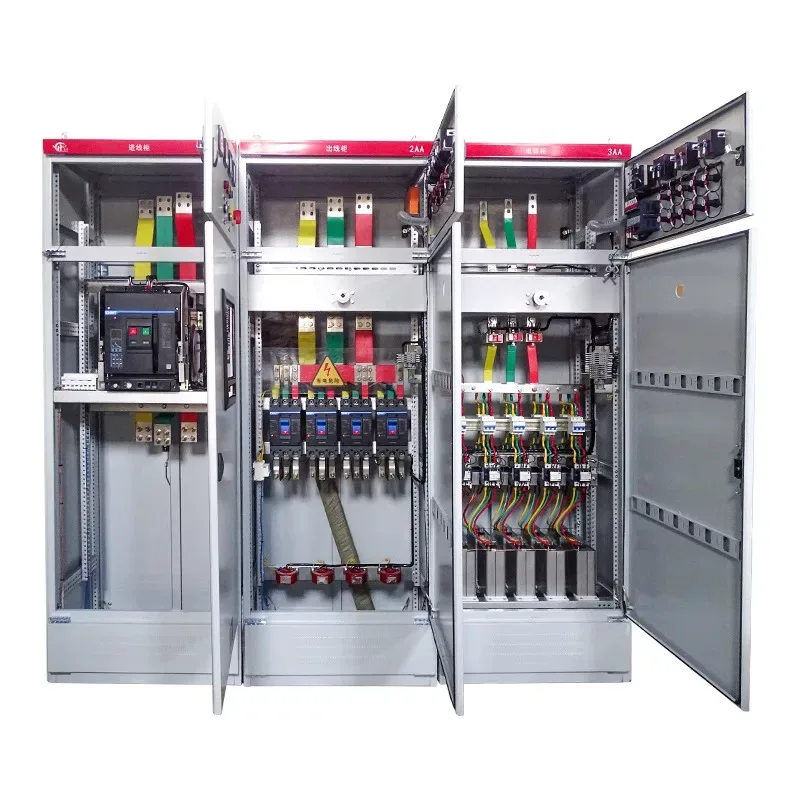

Estructura del gabinete: El tablero de distribución de bajo voltaje GGD AC adopta un diseño de gabinete de uso general, ensamblado utilizando secciones de acero conformadas en frío mediante soldadura parcial. Esto da como resultado un gabinete con alta rigidez y capacidad de carga.

Diseño modular: Los componentes del marco del gabinete y los accesorios especializados se suministran mediante un subcentro de sección de acero, lo que garantiza una alta precisión y calidad del gabinete.

Sistema de disipación de calor: el gabinete presenta una cantidad variable de orificios de ventilación tanto en la parte superior como en la inferior. Cuando los componentes eléctricos del interior generan calor, el aire caliente sube y sale a través de las ranuras superiores, mientras que el aire frío se repone a través de las ranuras inferiores, formando un flujo de aire natural.

Clasificación de protección: la configuración estándar suele ser IP30. IP40 se puede personalizar para cumplir con los requisitos ambientales. Comuníquese con Shangming para obtener más detalles; Nuestro equipo técnico realizará un análisis previo a la personalización.

¿Por qué elegir el tablero de distribución de bajo voltaje GGD AC?

Economía: En comparación con los tableros de distribución extraíbles, los tableros de distribución de bajo voltaje GGD AC tienen una estructura más simple, lo que elimina complejos mecanismos de enclavamiento de cajones y conectores costosos, lo que resulta en un costo entre un 30 % y un 50 % menor. Además, sus componentes son muy versátiles y los repuestos están fácilmente disponibles.

Operación y mantenimiento intuitivos: la estructura fija de GGD hace que todos los puntos de conexión y el cableado sean fácilmente visibles, lo que facilita las inspecciones. En comparación con los riesgos potenciales de un contacto deficiente del conector o de formación de arcos en el tablero de distribución tipo cajón, las conexiones fijas atornilladas ofrecen una mayor confiabilidad en el funcionamiento a largo plazo.

Alta capacidad de ruptura: Corriente nominal de ruptura en cortocircuito de hasta 50 kA.

Buena estabilidad dinámica y térmica: esta aparamenta puede soportar la tensión mecánica y el choque térmico generado por las corrientes de cortocircuito.

Escenarios de aplicación

La alta rentabilidad y la tecnología madura de los cuadros de baja tensión CA GGD son las razones por las que muchos clientes los eligen. Los proyectos en los que hemos cooperado con mayor frecuencia incluyen:

Subestaciones y plantas de energía: GGD se puede utilizar para la conversión de energía en sistemas de energía de CA de 50 Hz con un voltaje de funcionamiento nominal de 380 V.

Empresas Industriales: Responsable del control, distribución de energía e iluminación de grandes motores.

Edificios: Salas de distribución principales en complejos comerciales y residenciales.

Compensación de condensadores: comúnmente utilizado para compensación de potencia reactiva en sistemas de energía, es decir, gabinetes de compensación tipo GGD.

Información de pedido

Si está seguro de que necesita pedir gabinetes GGD, comuníquese con Shangming de inmediato y proporcione la siguiente información:

Diagrama del circuito principal (circuito único): Necesitamos determinar el diseño de los disyuntores internos y las barras colectoras.

Diagrama del circuito auxiliar (segundo circuito): lógica de control, luces indicadoras y requisitos del instrumento.

Lista de componentes: si especifica una marca particular de disyuntor, como Schneider, ABB, Chint, etc.

Color del gabinete: El valor predeterminado es gris claro (RAL 7035), personalizable.

Preguntas frecuentes

P: ¿Qué tamaño de disyuntor se puede instalar en un gabinete GGD?

R: Los gabinetes GGD tienen una capacidad de carga muy alta. La línea de entrada principal puede acomodar disyuntores universales de hasta 3150 A o incluso 4000 A. Las líneas de salida se pueden disponer de forma flexible con disyuntores de caja moldeada según las necesidades.

Nota: Al personalizar, debe especificarnos las especificaciones de la barra colectora para garantizar que el área de la sección transversal de la barra colectora de cobre cumpla con los requisitos de aumento de temperatura de la corriente nominal.

P: ¿Qué tan efectivo es este gabinete para prevenir el polvo y la humedad?

R: El gabinete GGD estándar tiene un grado de protección IP30.

En fábricas polvorientas o sótanos húmedos, la clasificación se puede aumentar hasta IP40 añadiendo tiras de sellado y paneles protectores.

Sin embargo, dado que depende de canales de ventilación naturales, una clasificación IP excesivamente alta afectará la disipación de calor; Se debe lograr un equilibrio entre protección y disipación de calor.

P: ¿Las barras colectoras dentro del gabinete GGD están colocadas horizontal o verticalmente?

R: Los gabinetes GGD generalmente usan una disposición de barras colectoras horizontales en la parte superior.

Este diseño no sólo mejora la estabilidad dinámica de los gabinetes, sino que también facilita la conexión horizontal de múltiples gabinetes GGD.
