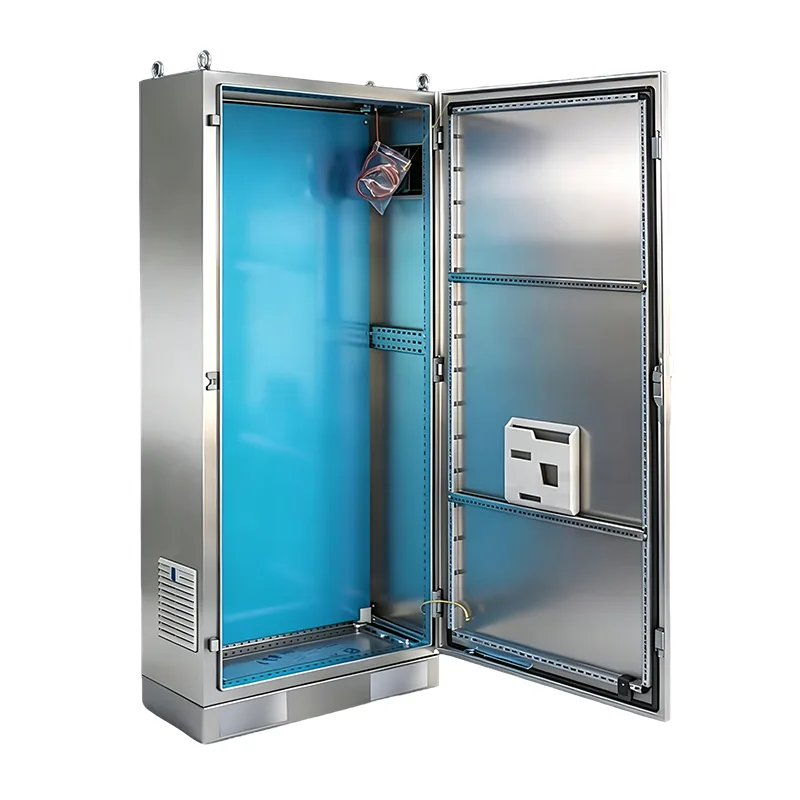

Gabinete de control independiente de acero inoxidable ES

Los gabinetes de control independientes de acero inoxidable ES son adecuados para su uso en entornos hostiles. Como fábrica profesional, Shangming utiliza acero inoxidable para fabricar estos gabinetes, que se pueden instalar de forma independiente en el piso. Son adecuados para alta humedad, fuerte corrosión, polvo, ambientes al aire libre o ambientes con altos requisitos de higiene. Son más eficaces para el control de la automatización industrial que la simple distribución de energía.

Enviar Consulta

Descripción del Producto

Elegir Shangming como su proveedor significa elegir gabinetes de control independientes de acero inoxidable ES confiables: de alto rendimiento, fáciles de mantener y con una larga vida útil. Contamos con la certificación ISO 9001 y CE, CQC y otras certificaciones de productos relevantes, lo que brinda soluciones integrales de gabinetes de distribución de energía.

Características del producto

1. Estructura integrada

A diferencia de los gabinetes modulares, el gabinete de control de piso de acero inoxidable ES utiliza un proceso de soldadura integrado de cinco lados. Los paneles laterales, el panel superior y el panel inferior están soldados continuamente entre sí para formar una caja de acero resistente capaz de soportar impactos físicos y cargas estáticas de componentes pesados.

Además, el meticuloso proceso de soldadura en la fábrica de Shangming reduce las costuras, evitando la infiltración de polvo y humedad.

2. Resistencia a la corrosión

Dependiendo de sus necesidades específicas, el gabinete ES ofrece una variedad de materiales, con acero inoxidable SUS304 de alta calidad como estándar, adecuado para ambientes con ácidos fuertes, álcalis o niebla salina alta.

El tratamiento de la superficie es un acabado cepillado fino que proporciona una apariencia superior y evita la acumulación de suciedad.

3. Alto índice de protección

El producto cuenta con un grado de protección IP55. El panel interior de la puerta utiliza tecnología de dispensación automática CNC y la tira de sellado de poliuretano se ajusta firmemente a los bordes del gabinete, manteniendo la elasticidad incluso después de una apertura y cierre prolongados, lo que garantiza un sellado eficaz a largo plazo.

Diferencia entre gabinetes ES y gabinetes PS

	Gabinete de control independiente de acero inoxidable ES	Gabinete de distribución combinado PS
Propósito principal	Resistente a entornos externos hostiles, resistente a la corrosión, al agua, al polvo y a los rayos UV.	Integrando lógica funcional interna, se integran distribución de energía + control + monitoreo.
Materiales y estructura	Acero inoxidable 304, totalmente soldado. Alto grado de sellado IP54-IP66 instalación independiente en el suelo	Chapa de acero laminada en frío, chapa galvanizada, acero inoxidable 304 IP30-IP54 (interior) Puede montarse en la pared o en el suelo
Escenarios de aplicación típicos	Costa/Barco/Planta química Salas blancas alimentarias y farmacéuticas Estaciones de Bombeo Exterior, Centrales Fotovoltaicas Áreas que requieren lavado con agua a alta presión	Sistema de automatización de edificios (BA) Estación de control de línea de producción pequeña en fábrica Sala de equipos del sótano Unidad de automatización que requiere PLC + distribución de energía integrada
Enfoque de configuración interna	Plataforma de montaje universal: carril DIN, placa posterior, barra de conexión a tierra	Sistema de control preintegrado: Incluye circuitos completos como disyuntores, contactores, PLC, relés y módulos de comunicación.
Nivel de protección	IP54/IP65/IP66	IP30-IP54

Parámetros técnicos

Material	SUS304 (otros modelos de materiales son opcionales)
Tratamiento superficial	Trefilado, versión de instalación galvanizada.
Nivel de protección	IP55 (presione GB4205-1993)
Configuración estándar	Puerta delantera, panel trasero, panel de instalación, armario con panel lateral, puerta cerradura, tira de sellado
Espesor de la placa de acero	Marco: perfil de cinco pliegues de 1,5 mm Panel de puerta: 2,0 mm Panel trasero: 1,5 mm Placa de instalación: 2,5 mm

Tabla de tamaños y especificaciones

Especificaciones y dimensiones			Ancho								Altura								Profundidad						Instalación junta
Ancho	Altura	Profundidad	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Recomendaciones de selección

Si su proyecto actual tiene las siguientes características, Shangming recomienda elegir el gabinete modular PS:

Expansión requerida: El proyecto puede requerir gabinetes adicionales en el futuro, lo que permitirá la expansión del sistema mediante la fusión de gabinetes.

Instalación compleja: el gabinete requiere la instalación de numerosos PLC, convertidores de frecuencia y bandejas de cables, lo que requiere un diseño completo con orificios de 25 mm.

Sistema de alta corriente: Requiere la instalación de un sistema de barras colectoras de cobre de alta resistencia que abarque varios gabinetes.

Si no se cumplen las condiciones anteriores, pero se cumplen los siguientes requisitos, puede elegir el gabinete de acero inoxidable ES:

Control independiente de una sola unidad: El equipo funciona de forma independiente y no necesita fusionarse con otros gabinetes.

Ambientes hostiles o altos requisitos de higiene: instalado en talleres de procesamiento de alimentos que requieren lavado con agua a alta presión o plantas químicas llenas de corrosión ácida y alcalina.

Altos requisitos de sellado: Altos requisitos de resistencia al polvo y al agua.

Centrarse en la rentabilidad: cuando no es necesario fusionar gabinetes, los gabinetes ES generalmente tienen una estructura más simple y son más rentables que los gabinetes PS del mismo material.

ES Stainless Steel Freestanding Control Cabinet
