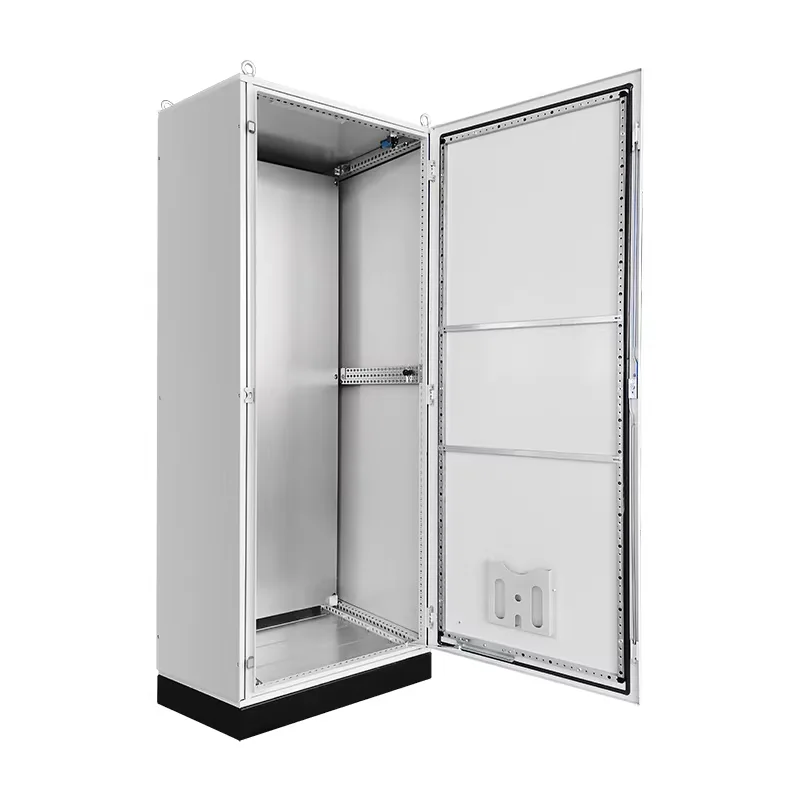

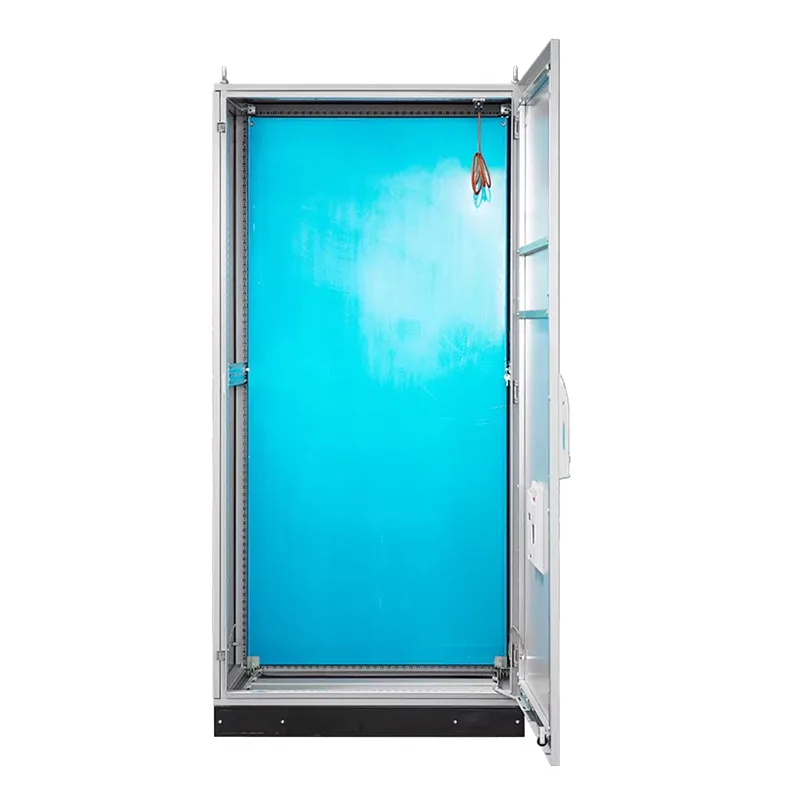

Gabinete de distribución combinado PS

Shangming es un fabricante chino de gabinetes de distribución combinados PS que ofrece productos de alta calidad y alto rendimiento a precios competitivos. Este gabinete de distribución cuenta con un panel de puerta alto, aproximadamente a 25 mm del suelo, lo que permite una apertura suave y flexible. El marco principal está construido a partir de una única sección soldada de nueve perfiles.

¿Qué es un gabinete de distribución combinado PS?

Un gabinete de distribución combinado PS no es un gabinete de función única, sino un gabinete de distribución modular de bajo voltaje que integra distribución y control de energía y circuitos de señal. Puede constar de uno o más gabinetes conectados en paralelo, ofreciendo múltiples funciones y amplias aplicaciones.

La estructura principal del gabinete de distribución utiliza perfiles especiales de nueve pliegues, lo que mejora la capacidad de carga longitudinal y la resistencia a la torsión. Los orificios de montaje espaciados estándar facilitan el posicionamiento flexible de vigas y componentes internos.

Si se requiere un ensamblaje de gabinetes paralelos, solo los gabinetes de los extremos necesitan paneles laterales; la sección central puede estar completamente abierta. La cubierta superior, los paneles de las puertas, el panel posterior y la placa inferior son módulos independientes, lo que permite su reemplazo individual si se dañan.

Si su proyecto requiere expansión, puede elegir el gabinete de distribución modular PS de Shangming. Nuestro diseño modular puede ahorrarle un 40 % del tiempo de montaje en el sitio.

Características clave

Diseño modular: el gabinete integra componentes eléctricos y elementos de control de alto y bajo voltaje, logrando potencia y control unificados.

Estandarización: Basado en las normas IEC 61439 / GB 7251, adopta una estructura modular estándar, rieles universales y cajoneras o particiones fijas.

Alta Integración: Puede integrar interruptores principales, circuitos derivados, arrancadores de motores, medidores inteligentes, módulos de comunicación, protectores contra sobretensiones, etc.

Configuración: Admite instalaciones fijas, tipo cajón o híbridas, lo que simplifica el mantenimiento y la expansión futuros.

Aplicaciones recomendadas: Situaciones que requieren gestión simultánea de la distribución de energía y control automatizado, como automatización de edificios, salas de bombas, sistemas HVAC y estaciones de control de líneas de producción.

Parámetros técnicos

Especificaciones de pedido

Gabinete de distribución de energía estándar vs. Gabinete de distribución de energía combinado PS: ¿Cuáles son las diferencias?

¿Cuándo se recomienda utilizar gabinetes de distribución combinados PS?

1. Sistemas que requieren distribución de energía + control automático.

En tales casos, el uso de gabinetes de distribución comunes requeriría una caja de control adicional, lo que daría como resultado numerosos cables de control entre los dos, lo que es propenso a errores y difícil de mantener. Cuando analizamos soluciones con usted, Shangming también recomienda los gabinetes modulares PS.

Aplicaciones comunes: Salas de bombas contra incendios/bombas de agua doméstica, sistemas HVAC, estaciones de bombeo de aguas residuales.

2. Entornos con limitaciones de espacio

Las salas de máquinas o salas de equipos más pequeñas, como las salas de bombas del sótano, las salas de máquinas de los ascensores en la azotea y las subestaciones pequeñas, no pueden acomodar varios gabinetes independientes. Los gabinetes PS integran potencia y control, ahorrando espacio.

3. Necesidades de monitoreo inteligente o remoto

Los gabinetes PS se pueden preintegrar con medidores inteligentes, puertas de enlace de comunicación y módulos de E/S, evitando la necesidad de modificaciones posteriores.

4. Líneas de producción automatizadas o soporte de equipos pequeños y medianos.

Las líneas de producción incluyen máquinas de embalaje, líneas transportadoras, equipos de limpieza, etc. Cada pieza del equipo requiere distribución de energía independiente y control de arranque/parada/parada de emergencia/interbloqueo. Los gabinetes PS permiten un gabinete por máquina, lo que garantiza una alta estandarización y facilita la replicación masiva.

5. Requisitos para una construcción eficiente y una entrega rápida

Como fabricante profesional, Shangming ofrece productos preintegrados y probados previamente en fábrica. La instalación en el sitio solo requiere la conexión a la fuente de alimentación principal y a las líneas de señal, lo que reduce la necesidad de operación cruzada entre electricistas e ingenieros de automatización en el sitio y acorta el período de construcción.
