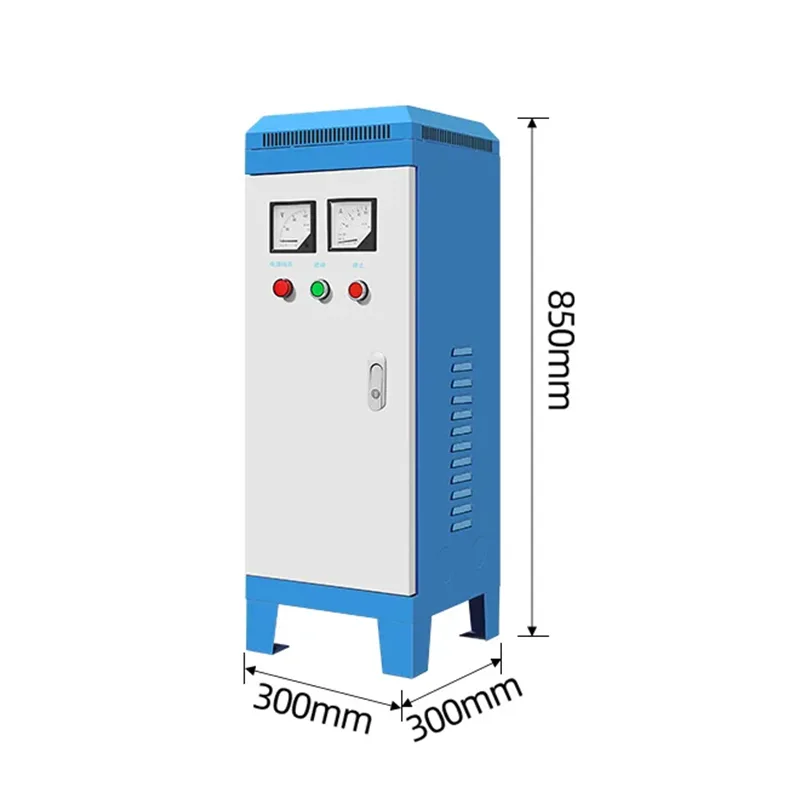

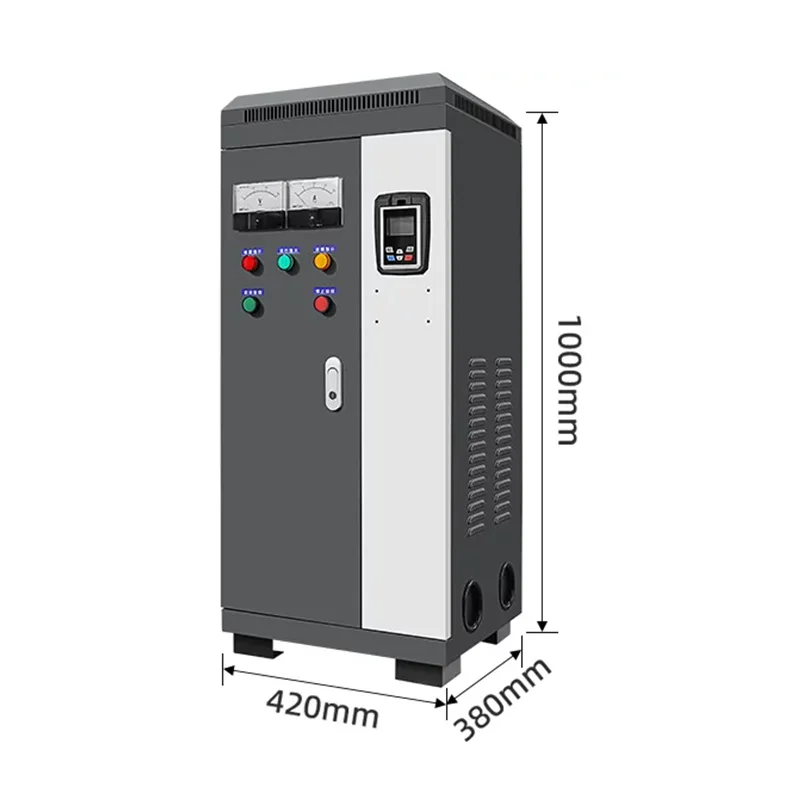

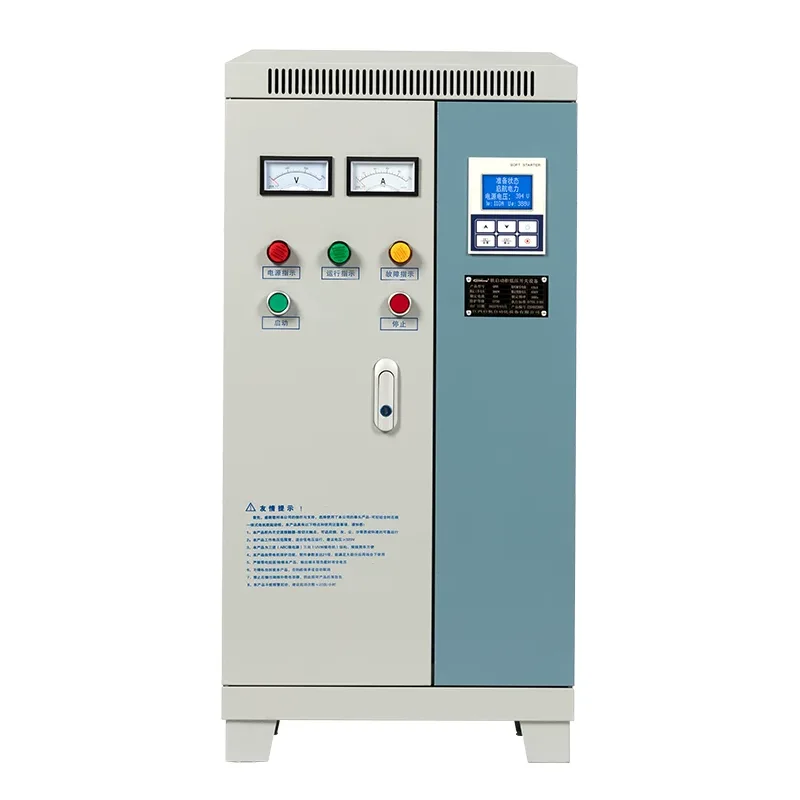

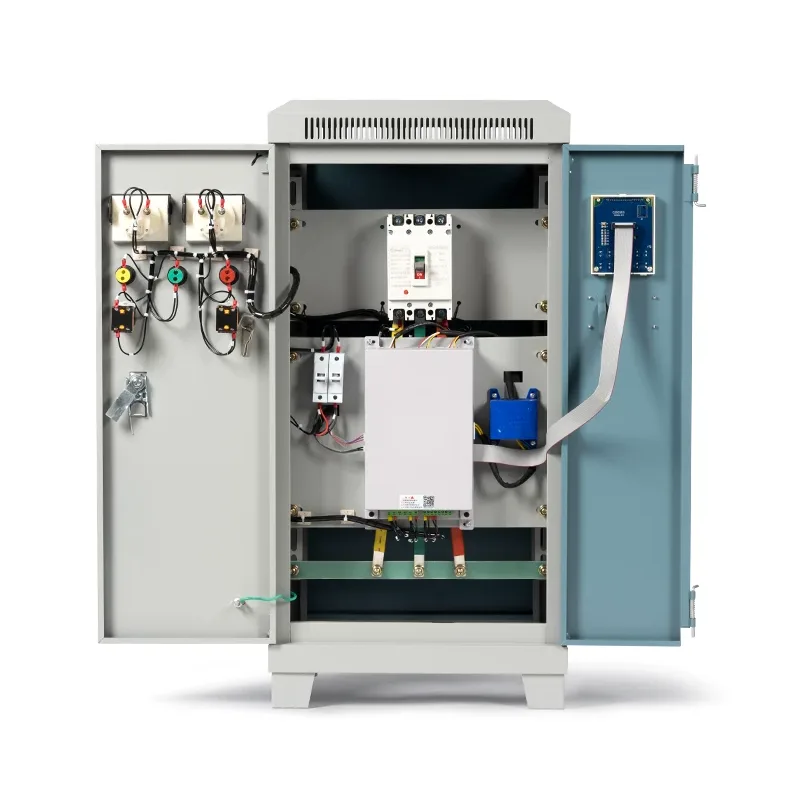

Gabinete de distribución de energía con arrancador suave de bajo voltaje

Shangming es un fabricante y proveedor de gabinetes de distribución de energía para arrancadores suaves de bajo voltaje provenientes de China. Este equipo de alto rendimiento y alta calidad no solo realiza funciones de distribución de energía convencional, sino que también controla la corriente de arranque y el par del motor a través de tecnología de arranque suave, lo que reduce las descargas eléctricas y mecánicas.

¿Por qué se necesita un gabinete de distribución de arrancador suave de bajo voltaje?

El arranque tradicional a plena tensión presenta dos problemas principales:

Sobretensión: La corriente de arranque puede alcanzar de 5 a 7 veces la corriente nominal, provocando fácilmente una caída repentina en el voltaje de la red, afectando a otros equipos en la misma línea e incluso provocando que los disyuntores se disparen en falso.

Desgaste mecánico: el enorme par instantáneo puede ejercer un enorme impacto en los ejes del motor, correas, reductores o tuberías de bombas de agua, acortando la vida útil del equipo.

Sin embargo, si elige nuestro gabinete de distribución de arrancador suave de bajo voltaje, puede controlar el voltaje a través de tiristores, lo que permite que el motor aumente suavemente desde cero voltaje hasta el voltaje nominal. La corriente de arranque normalmente se limita a aproximadamente 2 o 3 veces la corriente nominal.

Principio de funcionamiento

Durante la fase de arranque, el Gabinete de Distribución de Energía del Arrancador Suave de Bajo Voltaje cambia el ángulo de conducción de los tiristores, aumentando gradualmente el voltaje aplicado al motor, permitiendo un arranque suave.

Después del arranque, el contactor de derivación se activa y el arrancador suave entra en estado de reposo. Al detenerse, también controla que el voltaje disminuya gradualmente, evitando los efectos del golpe de ariete causado por un apagado repentino.

Si no se utiliza un arrancador suave y en su lugar se utiliza un motor tradicional, el aumento repentino de la corriente durante el arranque puede provocar diversos problemas, como caída de voltaje, impacto del equipo, fluctuaciones de la red y desgaste mecánico.

Parámetros técnicos

Escenarios de aplicación

Los gabinetes de distribución de arrancadores suaves de bajo voltaje son ideales para aplicaciones con motores de gran potencia, sensibles a golpes de arranque y donde existen requisitos de vida útil del equipo y estabilidad de la red eléctrica. También hemos proporcionado este producto a clientes de muchas industrias diferentes.

Pasos de instalación y puesta en marcha inicial

Antes de la instalación, asegúrese de que la sala de distribución tenga suficiente espacio para acomodar el gabinete de distribución de energía del arrancador suave de bajo voltaje, con un pasillo de operación (ancho recomendado ≥ 1,2 m). El área de instalación debe tener un piso nivelado y el acero del canal de cimentación debe estar soldado y conectado a tierra de manera segura.

Durante la instalación, confirme si la entrada/salida del cable es de abajo hacia adentro/de abajo hacia afuera o de arriba/abajo hacia afuera, y planifique la zanja o bandeja de cables con anticipación. Para gabinetes de arrancador suave >110kW, se requiere un dispositivo de enfriamiento por aire forzado.

Durante la puesta en servicio inicial, vuelva a confirmar que el gabinete no esté dañado, que la pintura esté intacta y que las marcas sean claras.

Luego, verifique las conexiones eléctricas, verificando el cableado de cada circuito primario para asegurarse de que no haya conexiones sueltas o conexiones incorrectas.

También se requiere una prueba de enclavamiento de cinco pruebas, verificando el funcionamiento normal de cada punto de enclavamiento. Simule cortocircuitos y sobrecargas utilizando el dispositivo de protección integrado para verificar la precisión de las acciones de protección.

Si hay un sistema secundario, verificar el funcionamiento normal del RS485 u otras interfaces de comunicación.

Finalmente, realice múltiples pruebas de arranque en condiciones sin carga, ajustando los parámetros de arranque a la configuración óptima.
