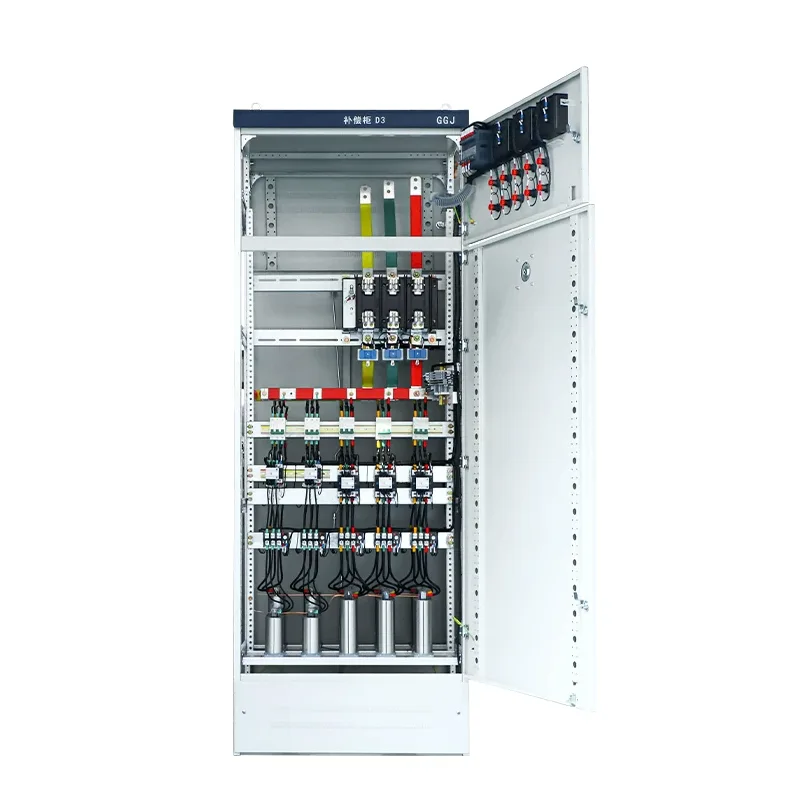

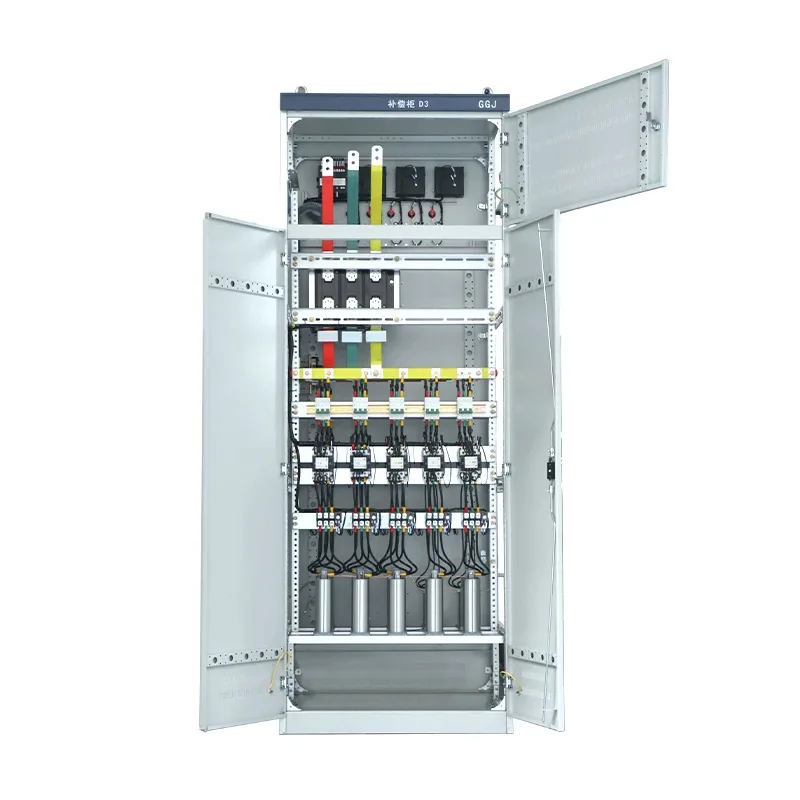

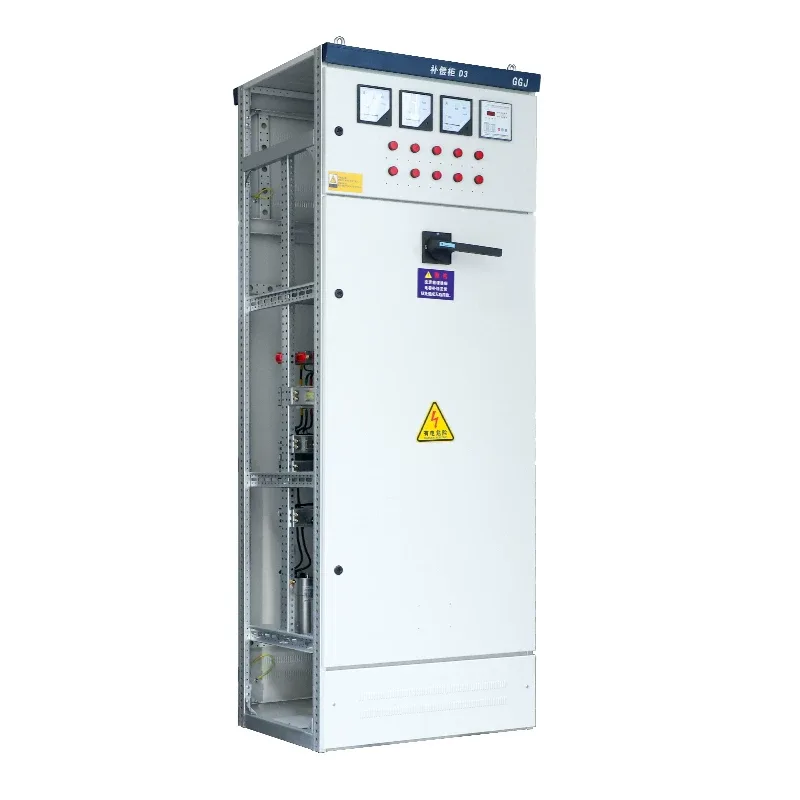

Gabinete de compensación de potencia reactiva de bajo voltaje GGJ

El gabinete de compensación de potencia reactiva de bajo voltaje GGJ es uno de los modelos comunes que Shangming puede ofrecer. Como fábrica, le ofrecemos el producto directamente a un precio competitivo. Este producto puede mejorar el factor de potencia, ahorrar energía y reducir el consumo, y mejorar la calidad del funcionamiento de la red eléctrica.

Principio de funcionamiento básico

La tarea principal del gabinete de compensación de potencia reactiva de bajo voltaje GGJ es utilizar la corriente principal generada por los capacitores para compensar la corriente retrasada generada por las cargas inductivas, con lógica y pasos específicos.

1. Monitoreo en tiempo real: el controlador inteligente toma muestras del voltaje, la corriente y el factor de potencia (cosφ) del sistema;

2. Juicio de demanda: cuando cosφ < valor establecido (normalmente 0,92–0,95), se inicia la compensación;

3. Conmutación automática: los bancos de condensadores se encienden según estrategias preestablecidas (control cíclico/codificado/difuso);

4. Conmutación de cruce por cero (opcional): Los interruptores de tiristor (TSC) se utilizan para lograr una conmutación de corriente de entrada cero, lo que extiende la vida útil del capacitor.

¿Por qué se necesitan los gabinetes de compensación GGJ?

La mayoría de las cargas industriales, como motores, transformadores y máquinas de soldar, son cargas inductivas. Estos dispositivos consumen no sólo potencia activa sino también una cantidad significativa de potencia reactiva para establecer el campo magnético.

Sin compensación, el factor de potencia disminuirá (por debajo de 0,9), lo que provocará grandes fluctuaciones de voltaje en la red eléctrica, desperdicio de capacidad del transformador e incluso multas por parte de la compañía eléctrica.

Después de instalar un gabinete de compensación de potencia reactiva de baja tensión GGJ, mediante la conexión de capacitores, se genera la corriente reactiva requerida por la carga inductiva, mejorando así el factor de potencia de la línea principal (generalmente establecido entre 0,92 y 0,98).

Componentes principales

El gabinete de compensación de potencia reactiva de bajo voltaje GGJ de Shangming no es un simple interruptor. Integra los siguientes componentes con precisión, asegurando una calidad confiable y un rendimiento estable a través de nuestros rigurosos procesos y procedimientos de prueba.

● Controlador Automático de Potencia Reactiva: Responsable del monitoreo en tiempo real del factor de potencia de la red eléctrica. Cuando cae por debajo del valor establecido, automáticamente emite un comando para conectar los condensadores.

● Condensador de autorreparación de bajo voltaje: el componente central de almacenamiento de energía que proporciona corriente reactiva avanzada.

● Interruptores de conmutación: Incluye contactores de condensadores dedicados e interruptores compuestos. El primero es un interruptor mecánico con dispositivos de supresión de corriente de irrupción, mientras que el segundo logra una conmutación de cruce por cero, eliminando chispas y corriente de irrupción, adecuado para aplicaciones de conmutación frecuente.

● Reactor en serie: Se utiliza para suprimir armónicos y limitar la corriente de entrada durante la conmutación de capacitores, protegiendo a los capacitores contra quemaduras.

● Fusible: Proporciona protección contra cortocircuitos.

Ventajas principales

1. Ahorro de energía y reducción de costos: el gabinete de compensación de energía reactiva de bajo voltaje GGJ mejora el factor de potencia, evitando penalizaciones por las tarifas de ajuste de energía de la oficina de energía. Este es un problema común que encontramos cuando trabajamos con clientes nacionales chinos y es un diseño que satisface sus necesidades. Reduce las pérdidas de cobre y corriente de línea (I²R), lo que ahorra entre un 5 % y un 15 % en las facturas de electricidad.

2. Calidad de energía mejorada: El gabinete de compensación estabiliza el voltaje del bus, evitando caídas de voltaje causadas por el arranque y apagado del motor, liberando capacidad del transformador y retrasando la inversión en expansión de capacidad.

3. Operación automatizada: Utilizamos un diseño avanzado que garantiza un rendimiento estable. El equipo puede encenderse y apagarse automáticamente las 24 horas del día, los 7 días de la semana, sin intervención manual. Puede autodiagnosticar fallas comunes, como fallas de capacitores y alarmas de sobretemperatura. El soporte técnico está disponible desde Shangming en cualquier momento.

4. Alta seguridad: Los condensadores utilizan tecnología de autorreparación de tipo seco, aislando fallas automáticamente y evitando explosiones. El reactor suprime la resonancia, evitando que la compensación se vuelva catastrófica.

Comparación de GGJ con otros métodos de compensación

GGJ es el rey de la rentabilidad y proporciona la compensación de potencia reactiva más económica en sistemas de estado estable controlados por armónicos.

Fallos comunes y sugerencias para solucionar problemas
