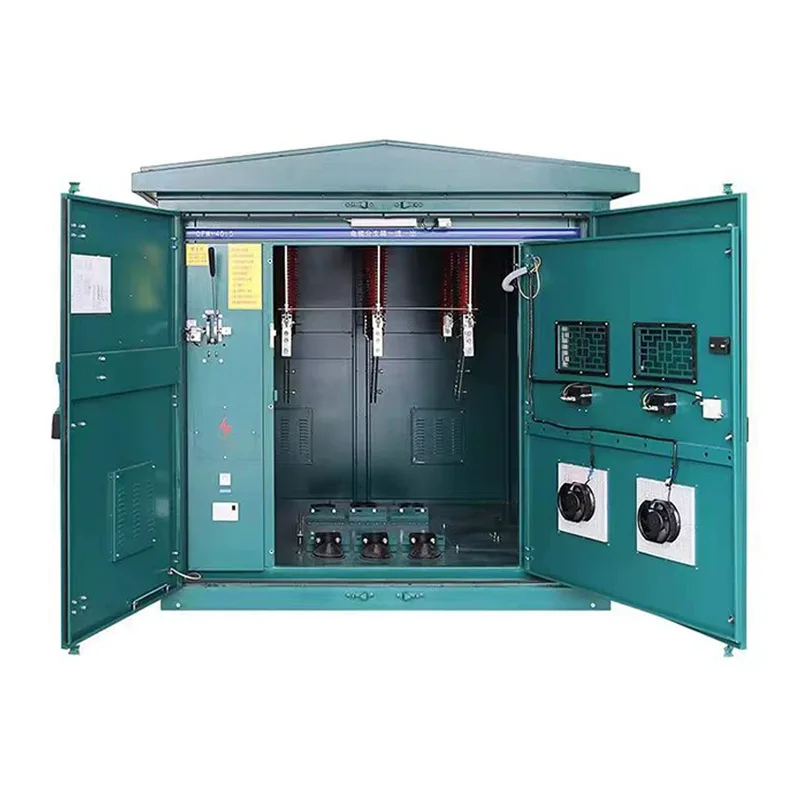

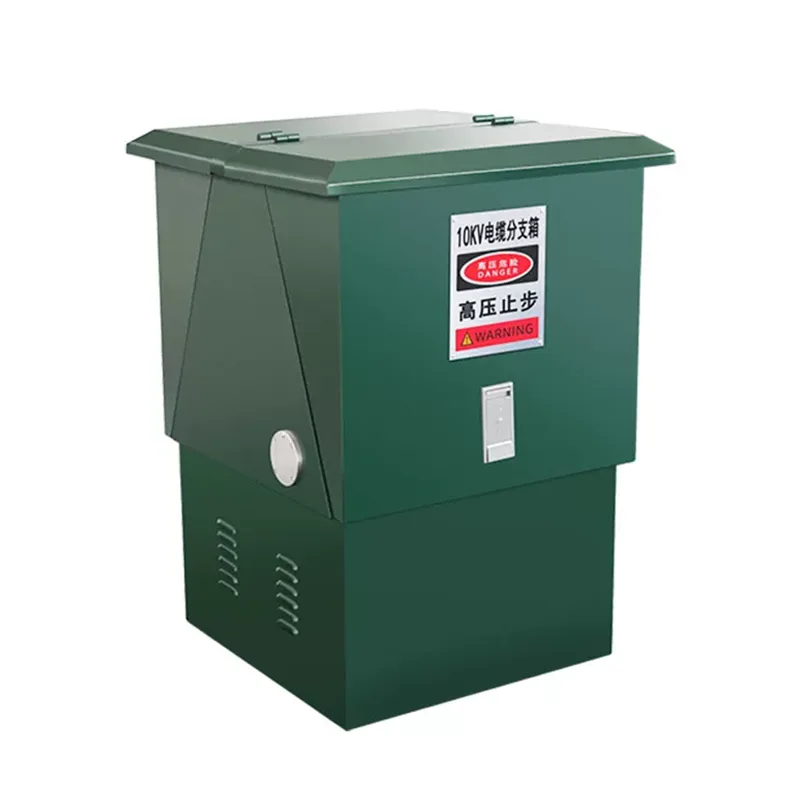

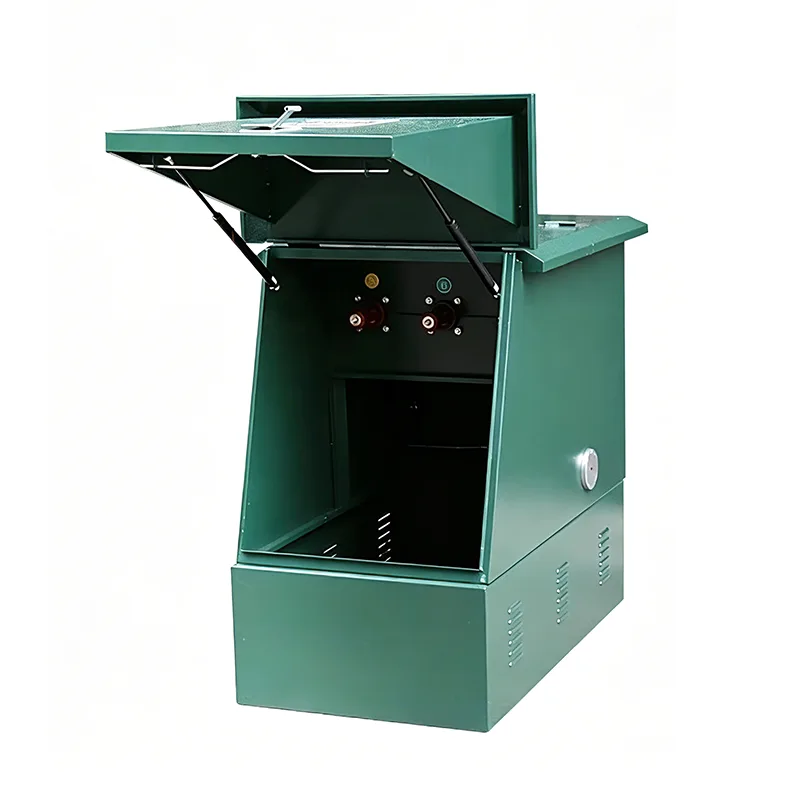

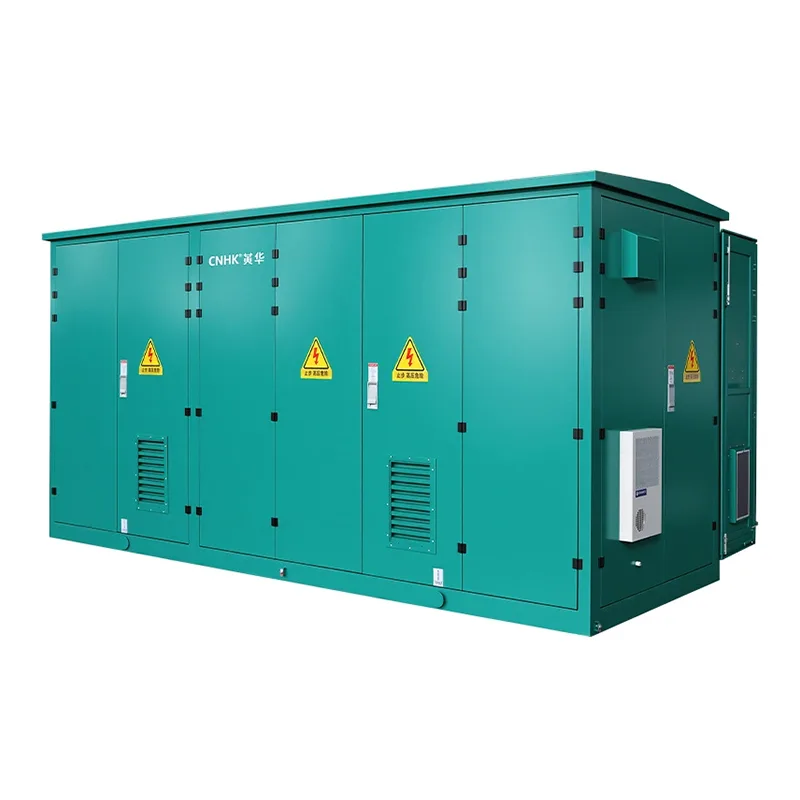

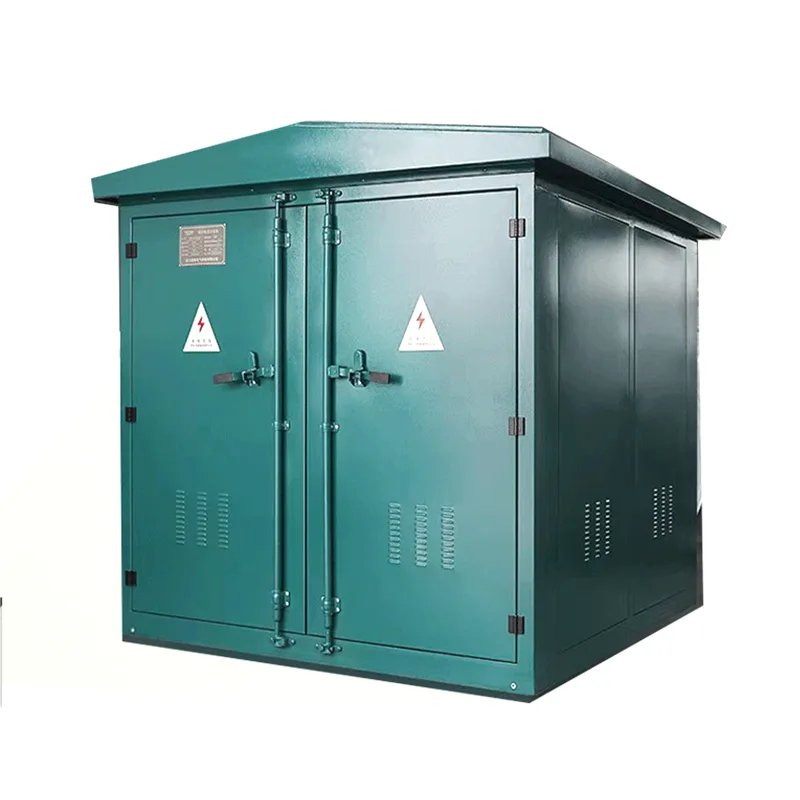

Caja de derivación de cable de alto voltaje

Las cajas de derivación de cables de alta tensión se utilizan en redes de distribución de media tensión de 6 kV-35 kV. Se prefabrican en fábrica y se instalan in situ mediante el montaje enchufable de uniones de cables de alta tensión, la sustitución de bocas de acceso para cables y la fabricación in situ de cabezales de terminales. Shangming, como fabricante de este producto, puede personalizarlo según las necesidades reales del proyecto. Por favor contáctenos.

Composición estructural

Las cajas de derivación de cables de alto voltaje sirven como derivaciones de cables, uniones y componentes de protección en sistemas de distribución de energía de alto voltaje. Si bien es principalmente un elemento de conexión, se pueden agregar dispositivos de protección a los componentes estructurales si es necesario.

1. Gabinete: El gabinete es el componente básico. Utilizamos metales de alta resistencia, como acero laminado en frío o acero inoxidable, que brindan propiedades impermeables, a prueba de polvo, resistentes a la corrosión y a la intemperie, adecuados para ambientes interiores o exteriores de alto voltaje.

2. Terminal de Conexión del Cable Principal: Esta pieza se utiliza para cables de alta tensión de gran sección, soportando conductores de aluminio o cobre, asegurando un contacto confiable y baja impedancia.

3. Terminales de derivación: Una estructura de una entrada y varias salidas, aislada internamente con materiales de alto aislamiento y resistentes al calor para garantizar el aislamiento eléctrico y distancias seguras entre las derivaciones.

4. Sistema de Aislamiento y Protección: Equipado con bushings de alto voltaje y cubiertas aislantes para evitar cortocircuitos, descargas eléctricas o accidentes por descargas eléctricas.

5. Dispositivos de protección: Opcionales según los requisitos del proyecto, incluidos fusibles de alto voltaje, interruptores de carga, protección contra rayos y sobrecorriente. Es posible la protección independiente para los circuitos derivados, mientras que la línea principal mantiene un suministro de energía continuo.

Características del producto

1. Seguridad y aislamiento de alto voltaje

La caja de derivación de cables de alto voltaje adopta una carcasa metálica de alta resistencia con una cubierta aislante, que admite derivaciones de cables de alto voltaje de 1kV~35kV y superiores. Las ramas de alto voltaje están completamente aisladas del tronco principal, lo que evita descargas eléctricas, cortocircuitos o descargas eléctricas, cumpliendo con los estándares de seguridad de distribución de energía de alto voltaje IEC/GB.

2. Función de derivación multicircuito

Este producto admite derivaciones de cables de una en varias salidas, lo que permite una configuración flexible del número de circuitos según sea necesario. La barra colectora interna o la estructura conductora distribuye uniformemente la corriente y se pueden personalizar diferentes capacidades de corriente de rama según los requisitos de carga, lo que simplifica el cableado de cables de alta tensión y reduce la complejidad de la construcción.

3. Alto índice de protección

Shangming puede personalizar cajas de derivación para exteriores con grados de protección IP54/IP65 según las condiciones ambientales reales, resistiendo la lluvia, el polvo, la radiación ultravioleta y los ambientes corrosivos, y adaptables a la operación a largo plazo en ambientes húmedos, de alta y baja temperatura.

4. Estructura modular

Nuestras cajas de derivación tienen una estructura compacta, cableado claro y un tiempo de instalación corto en el sitio, lo que ahorra tiempo en comparación con los pozos de cables tradicionales. Las opciones de instalación incluyen montaje en pared, montaje en piso o fijación con soporte. El mantenimiento y la ampliación son sencillos, lo que mejora la eficiencia operativa.

5. Larga vida útil y bajos costos de mantenimiento

Debido a que seleccionamos materiales altamente resistentes a la intemperie y a la corrosión, la vida útil del producto se extiende efectivamente. El diseño sellado evita la entrada de polvo, humedad y plagas, lo que resulta en un mantenimiento diario mínimo y bajos costos operativos.

Comparación de cajas de distribución de cables de alto y bajo voltaje

Preguntas frecuentes

P: Si el indicador de voltaje en la superficie del gabinete está apagado, ¿puedo saber si el circuito no tiene energía?

R: Absolutamente no. El indicador de voltaje es sólo como referencia complementaria. Un indicador que no se ilumina podría deberse a un indicador dañado, un sensor defectuoso o un fusible fundido. Antes de cualquier operación, se debe utilizar un probador de alto voltaje con la tensión nominal adecuada para realizar pruebas en el sitio.

P: ¿Qué debo hacer si escucho un ligero silbido proveniente del gabinete durante la inspección?

R: Solicite inmediatamente un corte de energía para su inspección. El silbido suele ser una señal de descarga parcial, lo que indica que el aislamiento interno puede haberse agrietado o que se ha creado una ruta de descarga debido a una instalación incorrecta. Si no se soluciona con prontitud, esto puede convertirse rápidamente en un cortocircuito entre fases o incluso hacer que la carcasa explote.

P: ¿Cómo elijo entre aislamiento SF6 y aislamiento sólido?

R: Aislamiento SF6: tecnología extremadamente madura con fuertes capacidades de extinción de arco, pero implica emisiones de gases de efecto invernadero y requiere un control regular del manómetro.

Aislamiento sólido: Protección libre de gases, más respetuoso con el medio ambiente, adecuado para zonas con requisitos ambientales extremadamente altos o regiones de gran altitud, evitando burbujas de aire internas.
