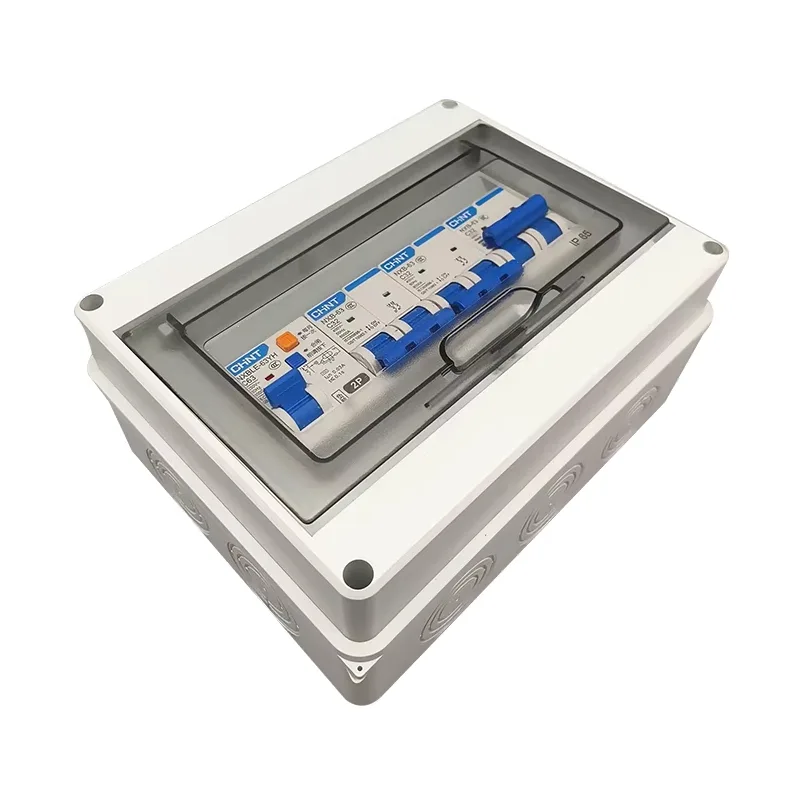

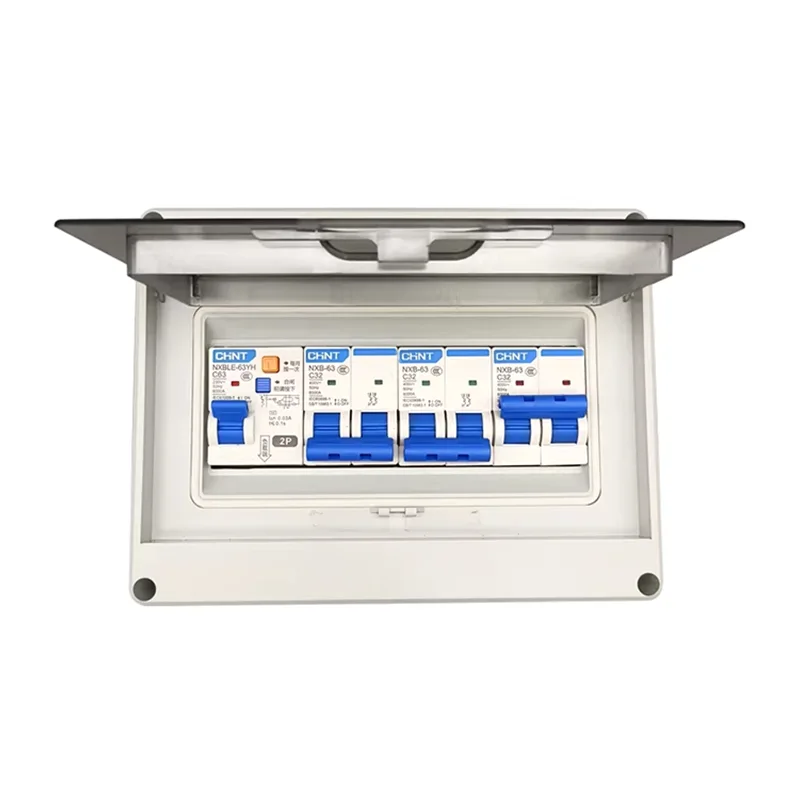

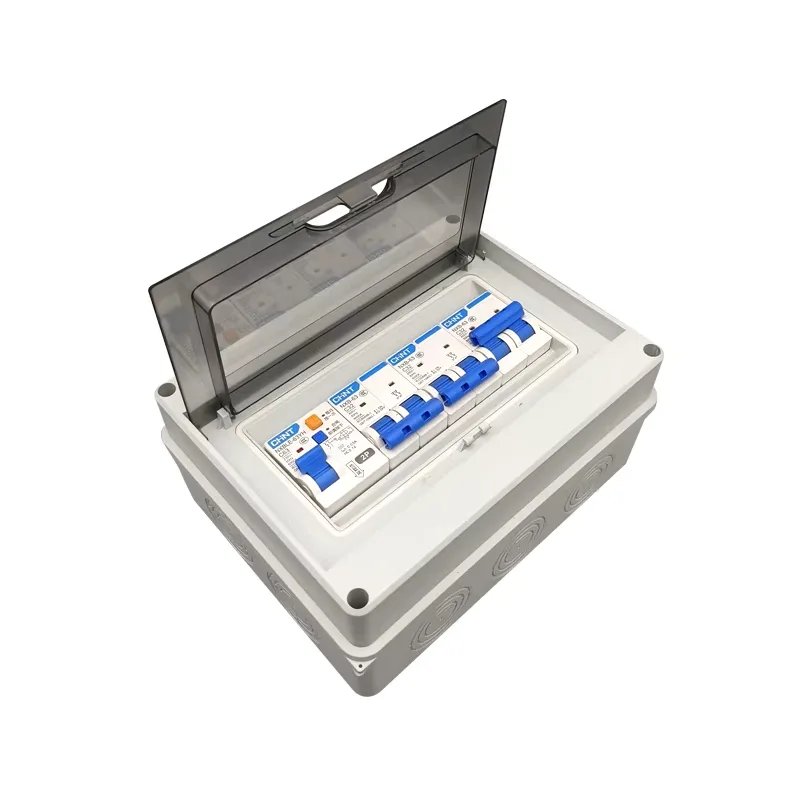

Caja de distribución de disyuntores de aire

Elegir a Shangming, una empresa china, como su proveedor de cajas de distribución de disyuntores de aire le otorgará acceso a soporte técnico y precios competitivos. Esta caja de distribución admite monitoreo inteligente y control remoto.

Funciones principales

Control de energía principal: como interruptor principal de entrada para el sistema de bajo voltaje, la caja de distribución del disyuntor de aire es responsable de controlar el interruptor de energía principal para todo el edificio o la línea de producción, controlando el estado de encendido/apagado de todo el sistema de distribución de energía.

Protecciones múltiples: El equipo proporciona una protección precisa de tres etapas: sobrecarga de retardo prolongado, retardo de cortocircuito, cortocircuito instantáneo y protección de falla a tierra.

Monitoreo de energía: el disyuntor de aire puede integrar un controlador inteligente para mostrar datos en tiempo real como voltaje, corriente, frecuencia y factor de potencia.

Enclavamiento jerárquico: la caja de distribución del disyuntor de aire se puede enclavar lógicamente con transformadores ascendentes o gabinetes derivados descendentes para evitar que los disparos en cascada causen cortes de energía a gran escala, protegiendo los cables, los equipos y la seguridad del personal.

Comparación de productos: Caja de distribución de disyuntor de aire versus caja de distribución estándar

¿Cómo elegir las especificaciones adecuadas de la caja de distribución del disyuntor de aire?

La selección correcta mejorará la instalación, el mantenimiento, el rendimiento y la vida útil posteriores. Shangming, como fabricante de cajas de distribución de disyuntores de aire, brinda asesoramiento basado en un proceso de selección estándar: Aplicación → Voltaje → Corriente → Capacidad de cortocircuito → Forma estructural → Especificaciones del gabinete → Esquema de línea de salida → Configuración inteligente → Verificación ambiental.

I. Aclarar la solicitud

Antes de seleccionar las especificaciones, primero determine la función de la caja de distribución del disyuntor de aire en su sistema.

Caja de distribución de línea entrante principal de bajo voltaje: Sirve como interruptor principal para todo el sistema de bajo voltaje, correspondiente a la carga máxima y la corriente máxima de cortocircuito.

Caja de distribución de amarres: Se utiliza para la conexión entre dos secciones de barras; Las consideraciones clave son la capacidad de conexión y la frecuencia de operación.

Importante caja de distribución del alimentador de carga: Alimenta equipos críticos, que requieren alta confiabilidad y protección selectiva.

Diferentes aplicaciones requieren especificaciones significativamente diferentes; este es el primer paso.

II. Determinar el voltaje nominal y el tipo de sistema

Voltajes nominales comunes: CA 380 V/400 V/690 V, deben ser consistentes con el sistema de suministro de energía en el sitio.

Tipo de sistema: Trifásico de tres hilos / Trifásico de cuatro hilos. Confirme si se requiere una línea neutral (N) y una línea de tierra protectora (PE).

El voltaje y el tipo de sistema incorrectos inutilizarán directamente el equipo.

III. Calcular y seleccionar la corriente nominal

Calcule la corriente de carga real y resuma la corriente de diseño de todos los circuitos aguas abajo, en función de las condiciones máximas de operación simultánea.

Al seleccionar, recomendamos reservar un margen razonable, generalmente entre el 10% y el 30% para una futura expansión.

Clasificaciones de corriente nominal de ACB comunes: 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A–6300 A.

En principio, la corriente de funcionamiento a largo plazo debe ser ≤ 80%-90% de la corriente nominal del ACB.

IV. Comprobación de la capacidad de interrupción de cortocircuitos

Muchos clientes pasan por alto este punto al seleccionar disyuntores, pero es crucial. Una capacidad de frenado insuficiente puede provocar graves riesgos para la seguridad.

Es necesario determinar la corriente de cortocircuito en el punto de instalación, calculándola a partir de la capacidad del transformador, la impedancia y la longitud del cable.

Seleccione un poder de corte adecuado: Icu / Ics ≥ la corriente máxima de cortocircuito del sistema.

Clasificaciones comunes: 50 kA, 65 kA, 80 kA, 100 kA.

V. Selección de la estructura del disyuntor

ACB Fijo: Bajo costo, el mantenimiento requiere corte de energía.

ACB tipo cajón: Mantenimiento conveniente, admite mantenimiento ininterrumpido, más comúnmente utilizado en proyectos industriales.

VI. Determinación de las especificaciones y estructura del gabinete de la caja de distribución

Las dimensiones del gabinete dependen de las especificaciones del ACB, la capacidad de la barra colectora y la cantidad de circuitos salientes. Los tipos principales son los de pared y los de suelo.

Grado de protección: Interior: IP30 / IP40; Exterior: IP54 / IP65.

VII. Selección de configuración de barra colectora y línea saliente

Las especificaciones de las barras colectoras deben seleccionarse en función de la corriente nominal y la sección transversal de la barra colectora de cobre, teniendo en cuenta el aumento de temperatura y el funcionamiento a largo plazo.

Tipos de circuito de línea saliente: línea saliente MCCB, línea saliente MCB, línea saliente de cable directo.

¿Se requiere un circuito de respaldo? Si es así, reserve espacio para futuras ampliaciones de capacidad.

VIII. Funciones inteligentes y configuración de accesorios

Las funciones opcionales incluyen: monitoreo de corriente, voltaje y energía; interfaz de comunicación; apertura y cierre remotos; alarma de falla y retroalimentación de estado.

Se recomienda el tipo inteligente para proyectos de fábricas, centros de datos y edificios públicos.

IX. Verificación de condiciones ambientales y de uso

Confirme los siguientes factores ambientales:

Temperatura ambiente (se requiere reducción de potencia para altas temperaturas)

Altitud de instalación

Presencia de polvo, humedad o gases corrosivos.

¿Se requiere diseño sísmico?
