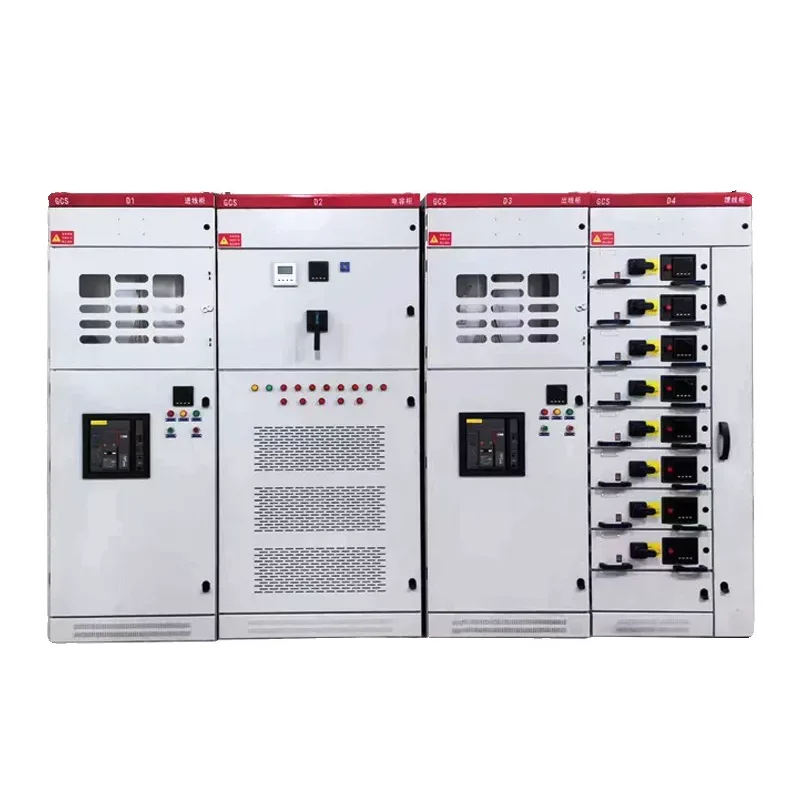

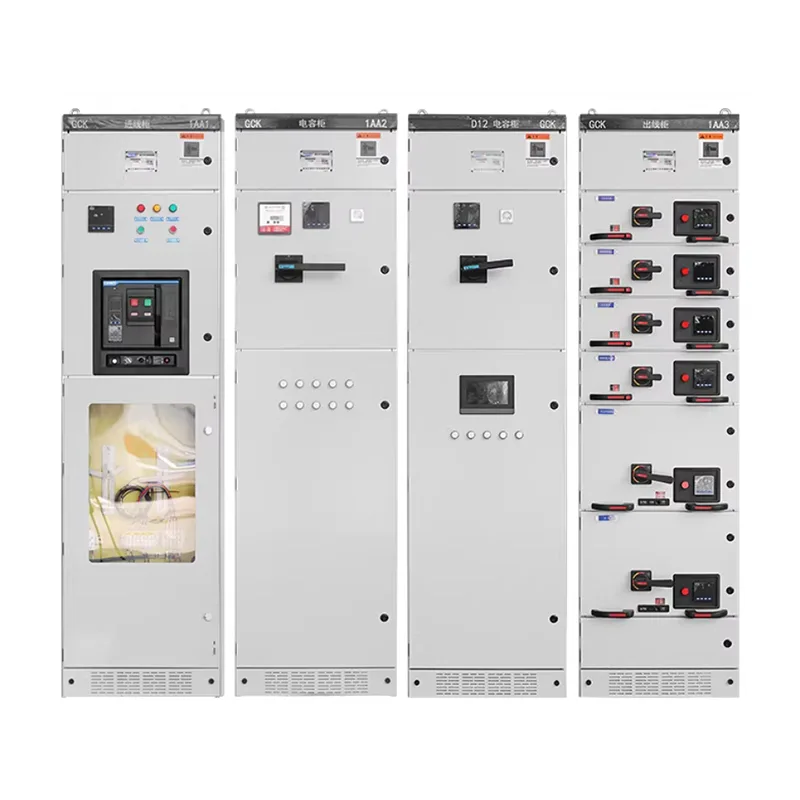

Aparamenta extraíble de bajo voltaje GCS

El tablero de distribución extraíble de bajo voltaje GCS tiene una estructura simplificada, buena compatibilidad de componentes y es entre un 20 % y un 35 % más barato que MNS, lo que lo hace adecuado para proyectos con presupuesto limitado. Si está interesado en elegir este producto y comenzar a desarrollar un plan de proyecto, no dude en comunicarse con Shangming, un proveedor confiable de Yueqing, Wenzhou, China.

Características del producto

El tablero extraíble de bajo voltaje GCS combina la alta confiabilidad de MNS con la facilidad de operación de GGD, lo que lo hace ideal para sistemas de distribución de energía de bajo voltaje con muchos circuitos, mantenimiento frecuente y un enfoque en controlar los costos generales.

1. Estructura modular extraíble

Las unidades funcionales GCS adoptan un diseño tipo cajón estándar, lo que permite una rápida inserción y extracción. En caso de falla o mantenimiento de un solo circuito, la unidad se puede retirar de forma independiente sin afectar el funcionamiento de otros circuitos, lo que reduce el tiempo de corte de energía y los costos de mantenimiento.

El diseño modular del tablero ofrece una gran versatilidad, lo que facilita una futura expansión o reemplazo.

2. Alto nivel de seguridad

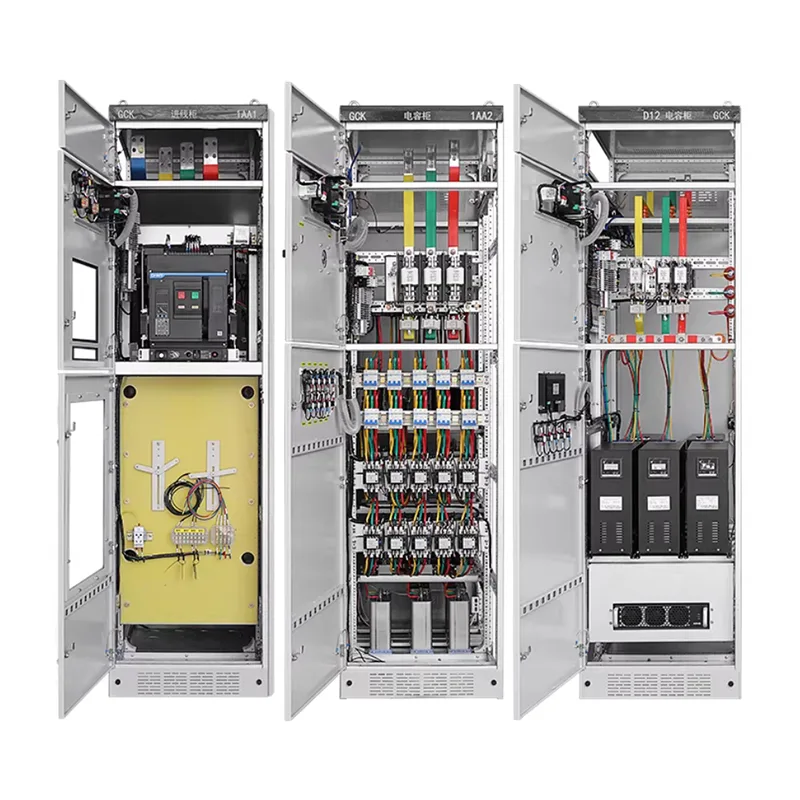

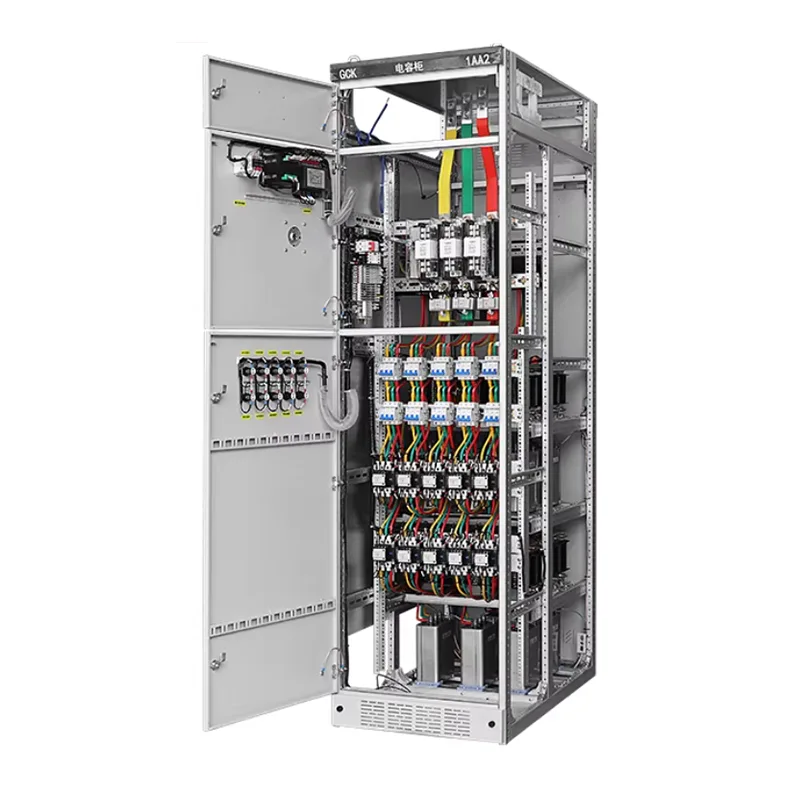

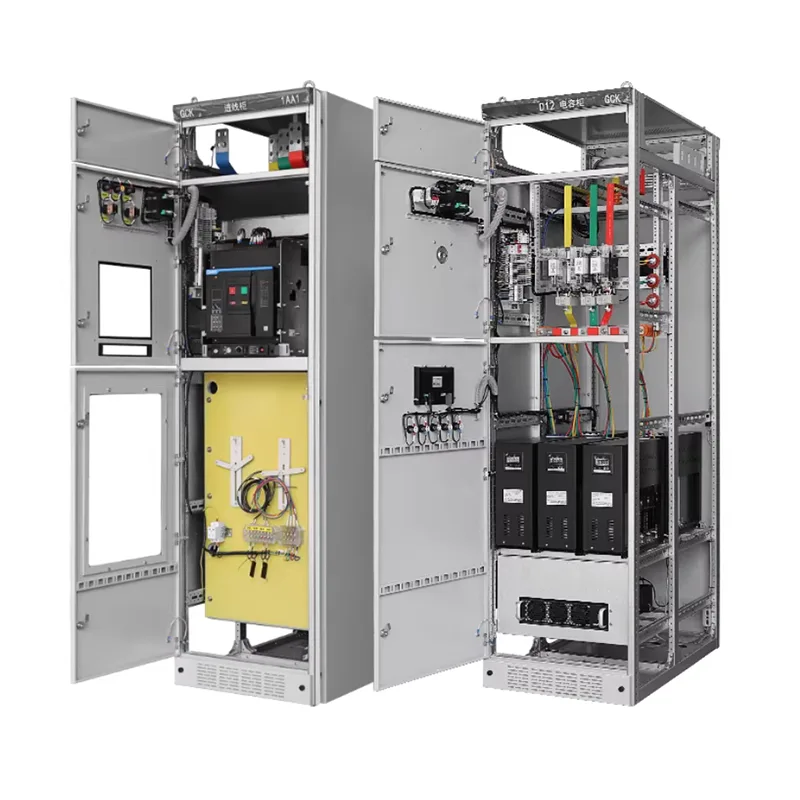

El gabinete GCS está dividido internamente en: un compartimiento de barras, un compartimiento de unidades funcionales y un compartimiento de cables. Estas áreas funcionales están efectivamente aisladas para evitar la propagación de fallas.

Admitimos opciones para niveles de protección más altos, que se pueden personalizar en función de las condiciones operativas reales.

Las características de seguridad mejoran la seguridad y la estabilidad operativa, cumpliendo con los requisitos de energía de proyectos industriales y de obras públicas.

3. Mantenimiento y operación convenientes

La cajonera cuenta con posiciones de prueba, trabajo y desconexión, lo que permite la inspección y el reemplazo incluso en condiciones de apagado o parcialmente energizado. El cableado y el espacio operativo están diseñados racionalmente, lo que los hace fáciles de usar para el personal de mantenimiento y adecuados para sistemas que requieren mantenimiento frecuente, como escenarios MCC.

4. Amplia aplicabilidad

El gabinete GCS se puede utilizar como gabinete de distribución, gabinete de alimentación, centro de control de motores (MCC), etc., admitiendo varias combinaciones de componentes eléctricos y adaptándose a diferentes requisitos de capacidad y cantidad de circuito. Un único sistema puede cubrir múltiples necesidades de aplicaciones.

5. Alta rentabilidad

En comparación con los armarios extraíbles MNS, el GCS tiene una estructura más sencilla y costes más controlables.

En comparación con los cuadros fijos, ofrece importantes ventajas en seguridad y mantenibilidad, lo que los hace particularmente adecuados para proyectos de mediana y gran escala o proyectos sensibles al presupuesto, logrando un equilibrio entre rendimiento y costo.

¿Cómo mantener un tablero extraíble de bajo voltaje GCS?

Para prolongar su vida útil, evitar fallos de funcionamiento y garantizar un suministro eléctrico continuo, es fundamental un mantenimiento adecuado. Shangming proporciona documentación completa y ofrece algunas sugerencias.

I. Inspección diaria

1. Verificación del indicador de funcionamiento: Las luces indicadoras del panel del cajón no deben parpadear de manera anormal; La corriente del amperímetro debe estar equilibrada.

2. Verificación del aumento de temperatura: Utilice un termómetro infrarrojo portátil para medir el aumento de temperatura del conector de la barra colectora principal, los conectores primarios del cajón y los terminales de entrada/salida del disyuntor. ≤40K (≤80℃ a temperatura ambiente +40℃).

3. Comprobación de olores/sonidos anormales: compruebe si hay olores a quemado, sonidos de descarga o zumbidos.

4. Revisión del sello de la puerta y limpieza: ¿Están viejos los sellos de la puerta del gabinete? ¿Hay acumulación interna de polvo?

5. Verificación de la posición de los cajones: ¿Están todos los cajones en sus posiciones conectadas? ¿Están sueltos?

II. Mantenimiento periódico

Paso 1: preparación para apagar. Confirme que la fuente de alimentación ascendente esté desconectada y pruebe el voltaje.

Paso 2: Mueva el cajón que requiere mantenimiento a la posición abierta y extráigalo por completo. Tenga en cuenta que los enchufes primarios se desconectarán automáticamente; Los tapones secundarios se pueden quitar manualmente.

Paso 3: Mantenimiento de la cajonera. Los diferentes componentes requieren diferentes procedimientos de mantenimiento, incluidas la limpieza y las pruebas.

Paso 4: Mantenimiento interno del gabinete

Barra colectora principal: Verifique si hay pernos flojos.

Barra colectora de derivación vertical: limpie el polvo acumulado y verifique si hay fundas aislantes dañadas.

Compartimento de cables: organice los cables y verifique si hay sobrecalentamiento o decoloración de los extremos de los cables.

Sistema de puesta a tierra: Mida la resistencia de puesta a tierra entre la barra colectora de PE y el gabinete (debe ser ≤0,1Ω).

Paso 5: Prueba funcional

Empuje el cajón nuevamente a la posición de conexión. Después de encenderlo, pruebe el circuito de control en la posición de prueba. Ejecute una prueba sin carga durante 10 minutos para confirmar que no hay anomalías.

Precauciones clave de mantenimiento

1. Nunca conecte ni desconecte los módulos primarios mientras estén encendidos.

Los módulos primarios transportan alta corriente en el circuito principal y deben operarse solo después de que el cajón esté en la posición abierta y el sistema esté apagado.

De lo contrario, podría provocar un arco eléctrico que provocaría lesiones personales o daños al equipo.

2. No mezcle cajones de diferentes tamaños.

Los cajones GCS están diseñados en tamaños de 1/2, 1, 2 y 3 unidades, con alturas que corresponden estrictamente a las posiciones de los módulos principales.

La instalación incorrecta provocará una desalineación del módulo, un mal contacto y sobrecalentamiento.

3. Verifique periódicamente el enclavamiento de cinco pruebas.

Prueba: Con el disyuntor cerrado, ¿se puede sacar el cajón? No debería.

Si el enclavamiento falla, deje de usarlo inmediatamente y repárelo para evitar un mal funcionamiento.

4. Potenciar las medidas anticondensación en ambientes húmedos.

Si tu proyecto está ubicado en época de lluvias o en una planta de agua, revisa mensualmente el funcionamiento del calentador.

Al confirmar la solución, puede optar por instalar un controlador de condensación inteligente para arranque-parada automático.

Preguntas frecuentes

P: Al personalizar un gabinete de distribución, ¿cómo elijo entre un tipo fijo (GGD) o un tipo extraíble (GCS/MNS)?

R: GGD es adecuado cuando: Presupuesto limitado, carga única, asignación para mantenimiento por cortes de energía o entorno hostil; El cableado fijo es más fiable en estos casos.

GCS/MNS es adecuado cuando: Las líneas de producción centrales experimentan importantes pérdidas por cortes de energía, numerosos circuitos con espacio limitado, requieren un mantenimiento rápido de la línea viva y priorizan una alta automatización e inteligencia.

P: ¿Cómo afecta la altitud a la personalización del tablero?

R: En altitudes superiores a los 1000 metros, el aire enrarecido reduce la disipación de calor y la capacidad de aislamiento.

Debe informarnos durante la personalización si necesita mayores espacios de aire, aisladores de mayor calidad o reducción de potencia durante la selección.

P: ¿Por qué a veces resulta difícil sacar o insertar los cajones del tablero extraíble de bajo voltaje GCS?

R: Deformación del riel guía: esto puede deberse a una base irregular durante la instalación, lo que provoca una distorsión del gabinete.

Enclavamiento: Verifique si el disyuntor está completamente en la posición abierta. Por seguridad, el enclavamiento mecánico bloqueará el cajón cuando el disyuntor esté activado.

Fallo de lubricación: La falta de mantenimiento durante un período prolongado puede provocar que el mecanismo mecánico se vuelva rígido. No empuje ni tire con fuerza del cajón; Retire cualquier objeto extraño y aplique una cantidad adecuada de lubricante.
