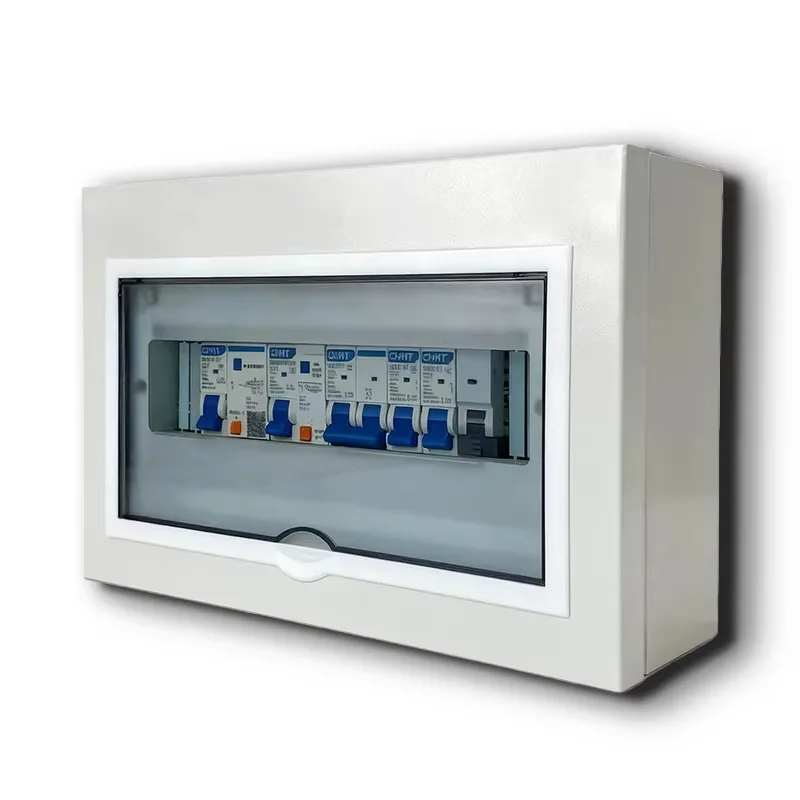

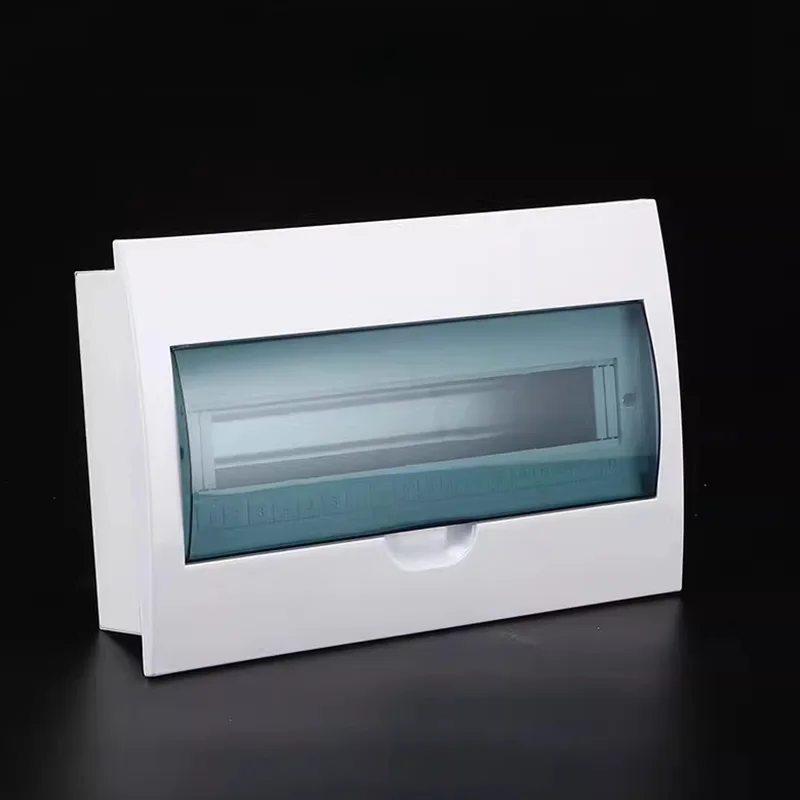

Caja de distribución compacta de circuitos múltiples

Shangming es un fabricante profesional de cajas de distribución compactas de circuitos múltiples, que ofrece ventas directas de fábrica y brinda soluciones personalizadas y un servicio posventa integral. Este producto es adecuado para entornos con espacio de instalación limitado, presenta un tamaño compacto y un diseño de circuito interno de alta densidad, lo que permite una distribución segura de energía de circuitos múltiples en áreas confinadas y elimina la necesidad de múltiples cajas externas de un solo circuito.

Ventajas principales

Si desea una distribución de energía miniaturizada, modular e inteligente para su proyecto, las cajas de distribución compactas de circuitos múltiples son más adecuadas que las cajas tradicionales de un solo circuito o los gabinetes de distribución grandes.

1. Ahorro de espacio

Las cajas de distribución compactas presentan un diseño delgado, con una profundidad estándar de solo 70 a 100 mm, y se integran fácilmente en particiones livianas, paneles posteriores de muebles, carcasas de equipos o ejes eléctricos estrechos, ocupando un espacio mínimo.

En espacios reducidos, la alta densidad de circuitos, que integra de 8 a 24 disyuntores en miniatura, ahorra más del 60 % del espacio de instalación en comparación con la distribución de varias cajas de un solo circuito.

Si es necesario, podemos personalizar configuraciones que admitan la expansión paralela, lo que permite combinaciones horizontales para formar unidades de distribución de mayor capacidad.

2. Seguridad

Los gabinetes de las cajas de distribución de Shangming están hechos de metal de alta calidad, con opciones de acero galvanizado o acero inoxidable 304, lo que suprime eficazmente la propagación del fuego.

Cada circuito está equipado con protección independiente contra sobrecargas y cortocircuitos, lo que garantiza un aislamiento preciso de fallas.

Amplia cobertura de clasificación de protección IP:

Uso en interiores: IP20–IP40, protege contra el contacto con los dedos y objetos sólidos extraños.

Uso en exteriores o ambientes húmedos: carcasa metálica IP54, a prueba de polvo y salpicaduras, adecuada para baños, balcones, cajas de equipos para exteriores, etc.

3. Fácil instalación y mantenimiento

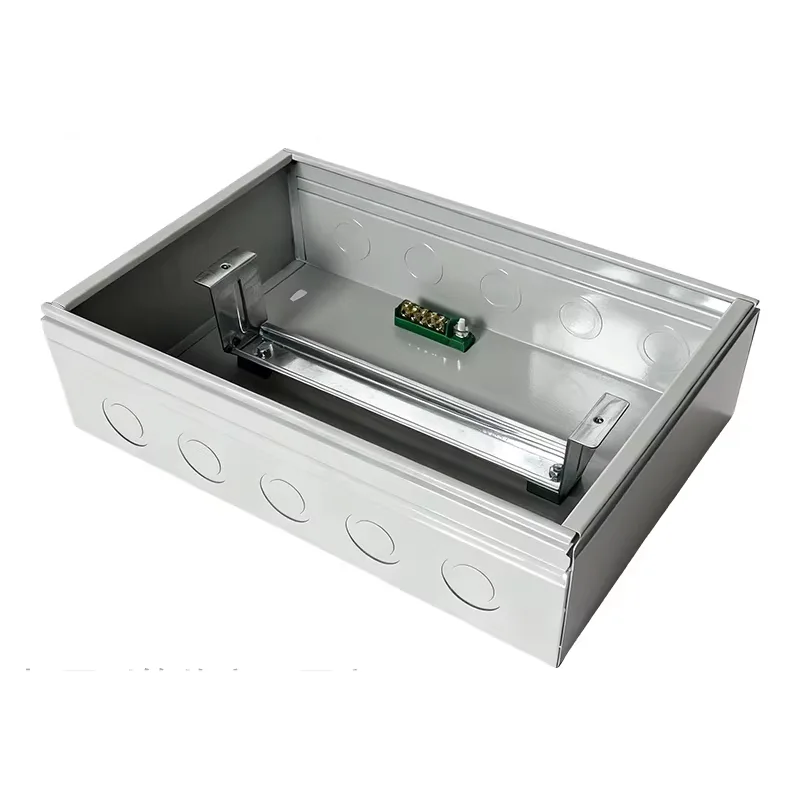

La caja de distribución compacta de circuitos múltiples viene preinstalada con rieles DIN estandarizados. Utilizamos disyuntores de marcas convencionales (Schneider Electric, ABB, etc.) para el montaje directo, eliminando la necesidad de taladrar o atornillar.

Se proporcionan orificios ciegos de Φ20/25 mm en la parte superior, inferior y posterior para la entrada y salida de cables multidireccionales, acomodando diferentes rutas de cableado.

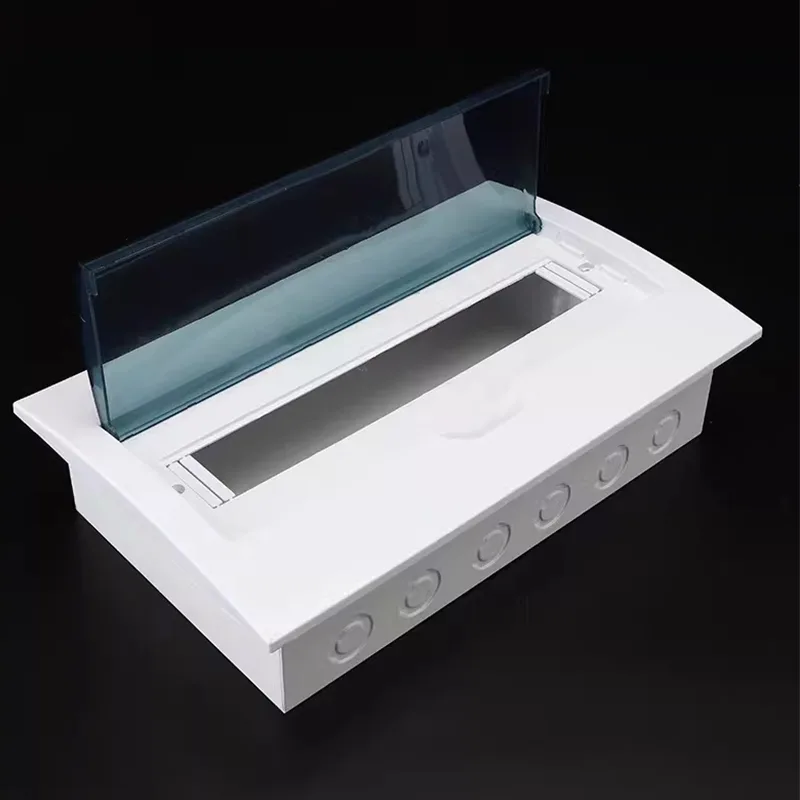

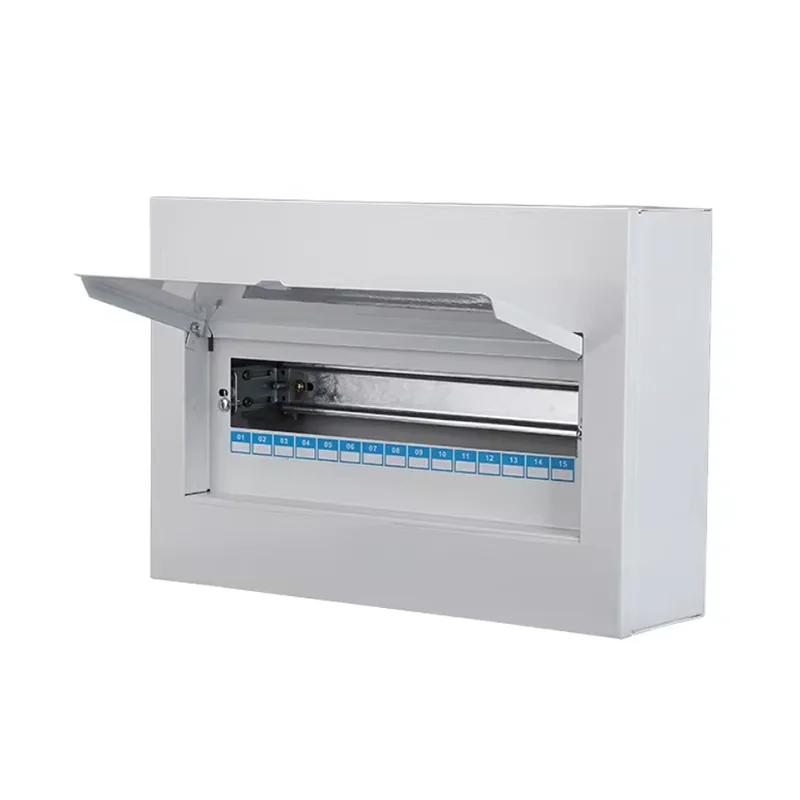

La puerta utiliza un diseño con bisagras o a presión, lo que permite abrirla con una sola mano. Las áreas de etiquetado de circuitos se proporcionan en el interior de la puerta o panel, y admiten anotaciones impresas o escritas a mano.

4. Personalización completa disponible

Materiales Disponibles: Hierro, chapa galvanizada, acero inoxidable 201, acero inoxidable 304.

Compatibilidad con tamaños no estándar: ofrecemos personalización completa del ancho, alto y profundidad para adaptarlos a aberturas de equipos especiales o espesores de paredes de edificios.

Módulos funcionales: Se pueden preinstalar protectores contra sobretensiones, contadores inteligentes, módulos de control remoto, tomas USB, etc.

Personalización de la apariencia: admite pulverización de colores RAL, acabado de acero inoxidable cepillado e impresión serigráfica de logotipos, integrándose en estilos de diseño de interiores de alta gama.

¿Cómo determinar la cantidad requerida de circuitos?

Puede que te encuentres con esta pregunta durante el proceso de selección. Shangming proporciona un método de tres pasos para la evaluación inicial.

1. Circuitos divididos por área funcional

Este es el método estadístico más básico. Una configuración moderna estándar normalmente recomienda separar los dispositivos de alta potencia de los circuitos eléctricos generales:

● Circuitos de Iluminación: Se recomiendan al menos 1-2 circuitos, controlados por área para evitar un cortocircuito en un área que cause oscuridad en toda la casa.

● Tomas de corriente generales: asignar según el número de habitaciones, normalmente un circuito por cada 3-5 habitaciones.

● Circuitos dedicados de alta potencia: esto es crucial. Los aparatos de aire acondicionado, termos, hornos, lavavajillas, secadoras, etc., con potencia ≥ 1,5kW, deberán ocupar cada uno de ellos un circuito independiente.

● Cocina y baño: Debido al ambiente húmedo y los electrodomésticos concentrados, se recomienda instalar un circuito de corriente residual (RCD) separado.

2. Calcular el ancho del módulo

Usamos "Vía" o "Módulo" para medir la capacidad.

1 módulo = 18 mm (es decir, el ancho de un disyuntor MCB unipolar).

RCCB/RCBO: Normalmente ocupa 2 módulos, es decir, 36 mm.

Interruptor principal: normalmente ocupa de 2 a 4 módulos.

Fórmula de cálculo: Total de módulos necesarios = (Número de interruptores unipolares x 1) + (Número de disyuntores bipolares/de corriente residual x 2) + (Interruptor principal x 2/4)

3. Principio de reserva del 20%

Nunca llene completamente la caja de distribución; dejar espacio para una futura expansión es un estándar de la industria. Entonces, ¿por qué dejar espacio?

Expansión futura: cuando agregue vigilancia, sistemas domésticos inteligentes o electrodomésticos nuevos en el futuro, no necesitará reemplazar toda la caja.

Espacio de disipación de calor: en una caja compacta de circuitos múltiples, el espacio reservado ayuda a la convección del aire, lo que reduce el riesgo de que los disyuntores se disparen debido al sobrecalentamiento.

Recomendación: Si calculas que necesitas 10 circuitos, elige una caja de 12 circuitos; Si calculas que necesitas 18 circuitos, elige una caja de 24 circuitos.

Tabla de referencia de escenarios típicos

Shangming Electric respalda su selección precisa de modelos. Ofrecemos:

Consulta gratuita sobre el diseño del circuito: envíenos su lista de equipos y le recomendaremos modelos de gabinetes adecuados.

Múltiples combinaciones modulares: los tamaños estándar incluyen 12, 18, 24 y 36 módulos; También se admite la personalización no estándar.

Opción de carril DIN preinstalado + disyuntor: Premontado según su plano de circuito, listo para usar a su llegada.
