Caja combinadora fotovoltaica

Shangming es un fabricante chino de cajas combinadoras fotovoltaicas de alta calidad. Tenemos nuestra propia fábrica con más de 5 líneas de producción y los productos con especificaciones estándar están disponibles para su compra con entrega rápida. La personalización también es nuestro punto fuerte; por favor contáctenos para discutir soluciones y obtener una cotización gratuita.

¿Por qué se necesitan cajas combinadoras fotovoltaicas?

En una planta de energía fotovoltaica de mediana y gran escala, normalmente hay cientos o incluso miles de paneles solares. Si cada panel estuviera conectado directamente al inversor, causaría muchos problemas. En primer lugar, el cableado sería complicado, lo que aumentaría considerablemente la dificultad de construcción, y el consumo de una gran cantidad de cable de CC aumentaría significativamente los costos.

Al mismo tiempo, las pérdidas aumentarían y la transmisión de pequeñas corrientes a largas distancias provocaría importantes caídas de tensión. Más adelante, el mantenimiento también se convertiría en un problema complicado, ya que sería difícil localizar rápidamente cadenas defectuosas.

Aquí es donde entran las cajas combinadoras, que resuelven estos problemas. Actúan como un centro de transporte, haciendo converger los pequeños flujos en una producción unificada.

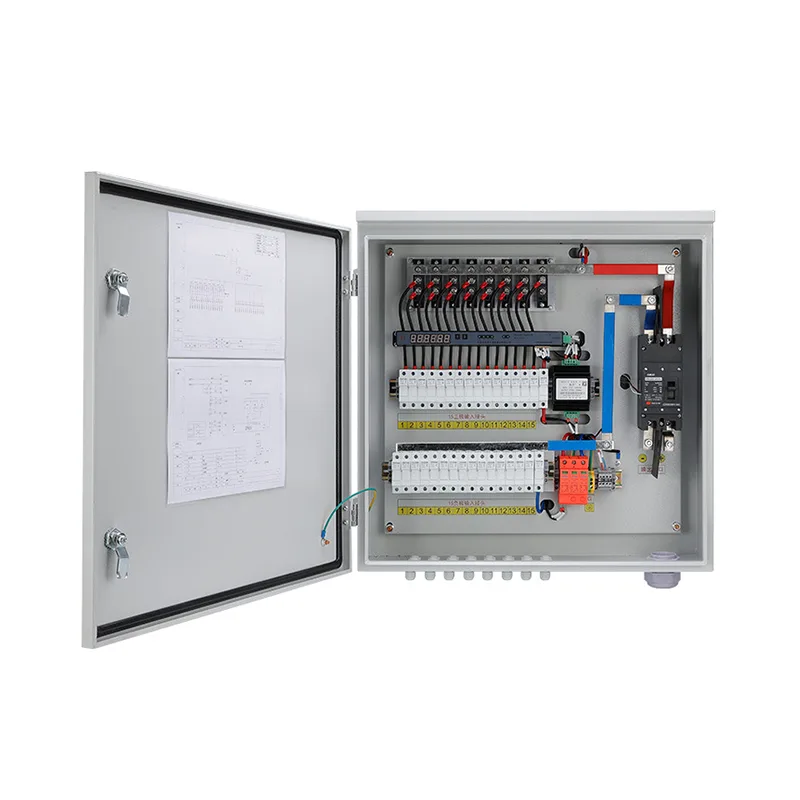

Composición del módulo

Funciones principales

Colección de corriente: la caja combinadora fotovoltaica genera de forma centralizada la corriente CC de múltiples módulos fotovoltaicos, lo que reduce la cantidad de cables de CC y reduce la complejidad y el costo del sistema.

Protección del sistema: La caja combinadora proporciona protección contra sobrecorriente, cortocircuito, conexión inversa y sobretensión para cada cadena y la salida total, evitando la escalada de fallas.

Aislamiento de seguridad: un interruptor de desconexión de CC permite una desconexión rápida durante el mantenimiento o fallas, lo que mejora la seguridad operativa.

Monitoreo de operación: si se selecciona un modelo inteligente, es posible monitorear en tiempo real la corriente, el voltaje, la temperatura y el estado de protección contra rayos de la cadena, lo que facilita la localización de fallas y el análisis del rendimiento.

Tipos principales

Los diferentes tipos de cajas combinadoras fotovoltaicas (PV) varían en la ubicación de instalación, el nivel de voltaje y el nivel de inteligencia dentro de un sistema, correspondientes a diferentes escenarios de aplicación.

1. Caja combinadora de CC

Más común en plantas de energía fotovoltaica, instalado entre los módulos fotovoltaicos y el inversor de CC.

Función: Combina la energía CC de múltiples cadenas fotovoltaicas y la envía a un inversor centralizado.

Configuración principal: Incluye fusibles de CC, disyuntores de CC y SPD.

Escenarios aplicables: centrales eléctricas terrestres de gran escala, sistemas fotovoltaicos centralizados.

2. Caja combinadora de CA

Se utiliza principalmente en sistemas que emplean inversores de cadena. Se instala entre el lado de salida de CA del inversor y el transformador elevador.

Función: Combina la salida de potencia de CA de varios inversores de cadena.

Configuración principal: disyuntores de CA, protectores contra sobretensiones de CA, interruptores de desconexión; algunos también pueden incluir un medidor de energía.

Escenarios aplicables: Plantas fotovoltaicas comerciales e industriales montadas en el suelo en tejados que utilizan inversores distribuidos.

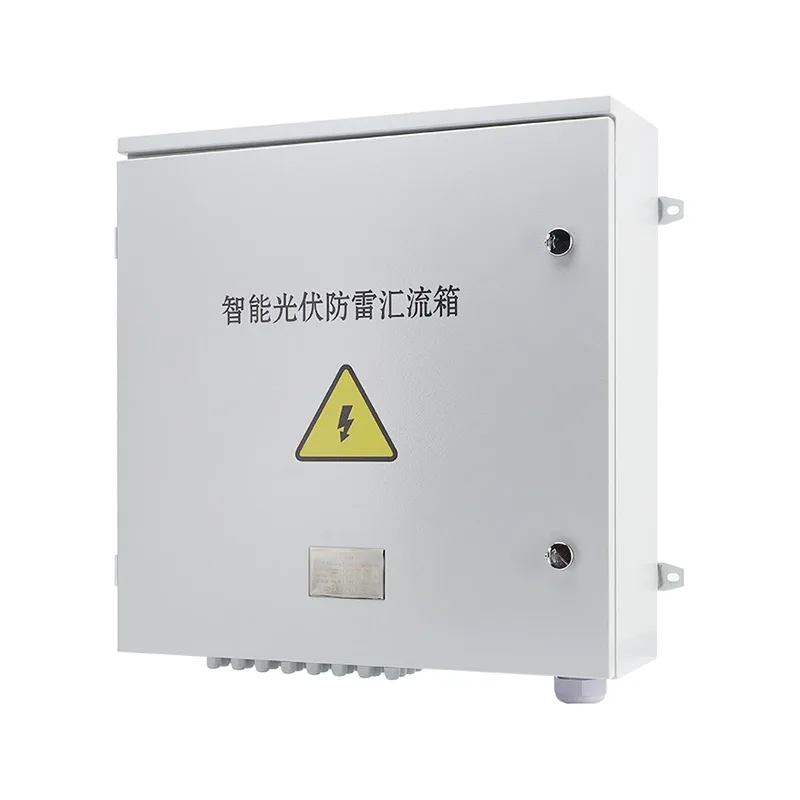

3. Caja combinadora inteligente

Este tipo de caja agrega un módulo de monitoreo a la caja combinadora básica y actualmente es la opción principal para plantas de energía de tamaño mediano a grande.

Funciones: Además de combinar corriente, puede monitorear la corriente de cada línea entrante, voltaje total, temperatura interna y estado del protector contra sobretensiones en tiempo real.

Ventajas técnicas: mediante la carga de datos, el personal de mantenimiento puede determinar de forma remota qué paneles solares están sombreados o dañados, lo que permite un mantenimiento preciso.

Garantía y servicio posventa

Shangming Factory ofrece garantía de calidad, específicamente una garantía de 1 año para productos personalizados y una garantía de 2 años para productos estándar. La garantía cubre defectos de material del gabinete, mal funcionamiento de los componentes (bajo uso normal) y problemas del proceso de fabricación. No se cubren los daños causados ​​por instalación inadecuada, mal uso, desastres naturales o modificaciones no autorizadas.

En caso de problemas posventa, los manejaremos de acuerdo con el siguiente proceso: Informe el problema (proporcione fotos/videos del mal funcionamiento y número de pedido) → El equipo técnico responde dentro de 4 horas → Diagnóstico remoto (orientación gratuita sobre cómo ajustar parámetros o reemplazar componentes pequeños; piezas de repuesto gratuitas dentro del período de garantía) → Si el problema no se puede resolver, se coordinará con un ingeniero para el manejo en el sitio o se devolverá el producto para reparación/reemplazo (los costos dentro del período de garantía correrán a cargo de nosotros); En caso de emergencia, se pueden proporcionar productos de reemplazo primero para minimizar las pérdidas de los clientes.
