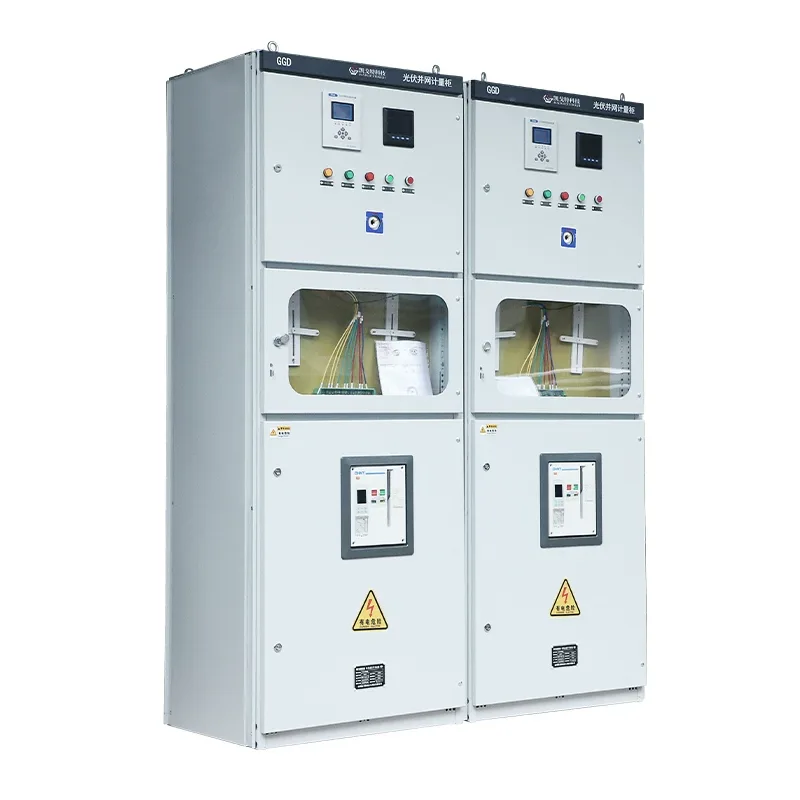

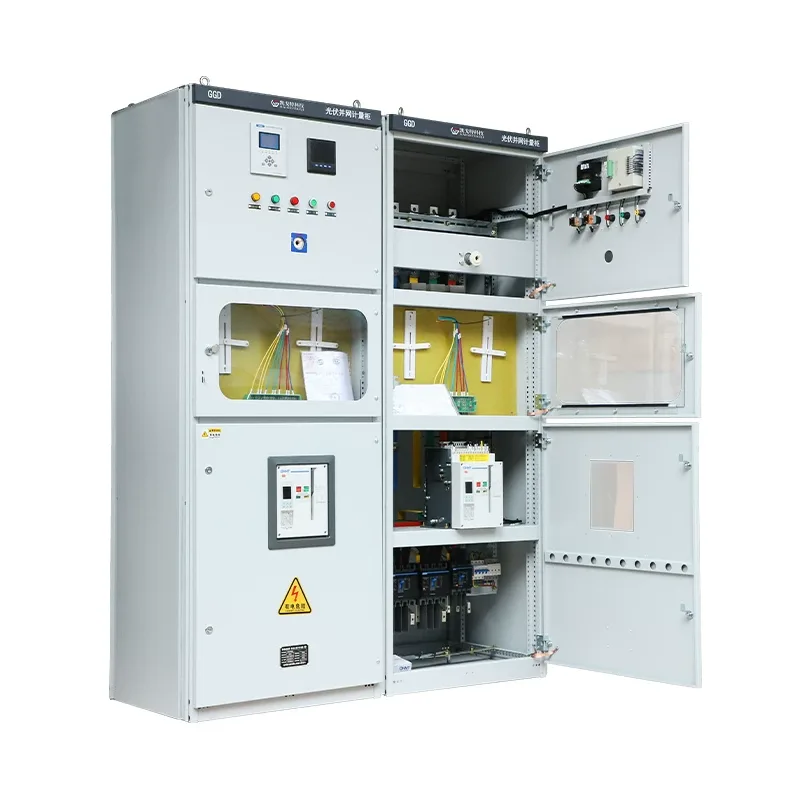

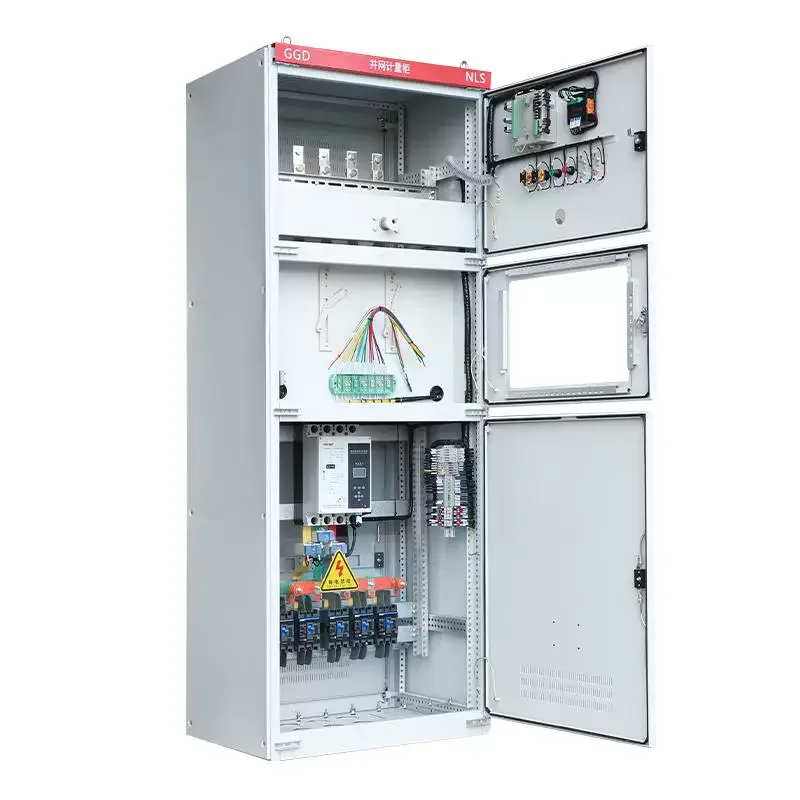

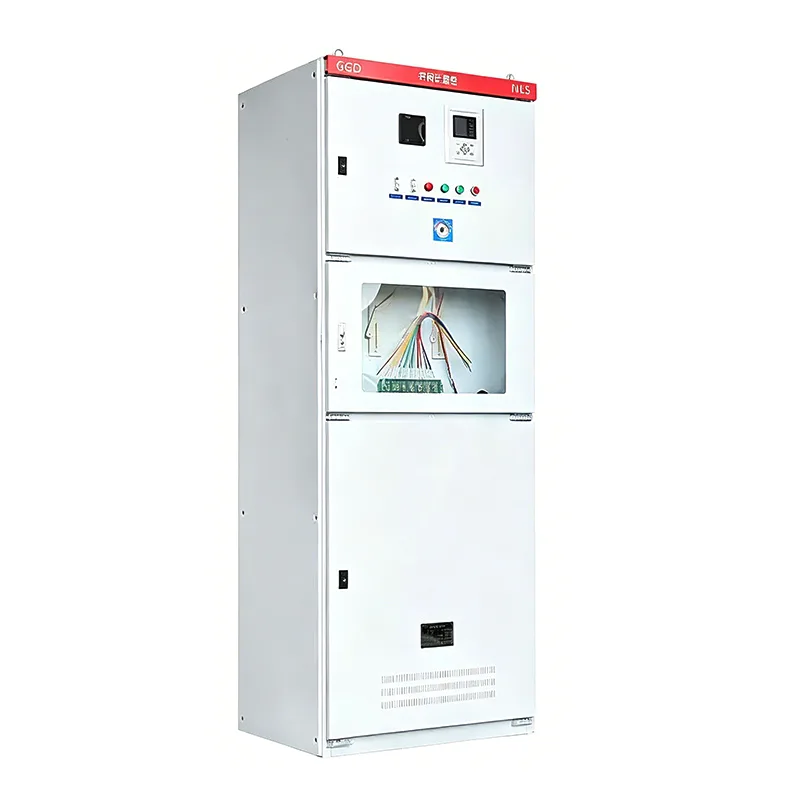

Gabinete fotovoltaico conectado a la red

Los gabinetes fotovoltaicos conectados a la red desempeñan un papel crucial en la protección, medición, aislamiento, anti-isla e intercambio de datos. Están diseñados y fabricados por el fabricante profesional Shangming. Ofrecemos una garantía y le proporcionaremos documentación y certificación completa con su pedido.

¿Cuáles son las funciones de un gabinete fotovoltaico conectado a la red?

Recolección de energía: el gabinete fotovoltaico conectado a la red recolecta la salida de energía de CA de uno o más inversores de cadena.

Aislamiento de seguridad: cuando la red está en mantenimiento o el sistema fotovoltaico no funciona correctamente, desconecta físicamente el suministro de energía mediante disyuntores o interruptores de desconexión, lo que garantiza la seguridad del personal y el equipo.

Funciones de protección: El gabinete fotovoltaico conectado a la red tiene protección contra sobrecorriente, sobretensión, subtensión y anomalías de frecuencia. Lo más importante es que cuenta con protección anti-isla, que desconecta automáticamente el punto de conexión a la red cuando la red principal falla para evitar la transmisión inversa de energía y posibles descargas eléctricas al personal de mantenimiento.

Medición y monitoreo: El equipo tiene un medidor de electricidad incorporado, generalmente un medidor bidireccional, que registra tanto la electricidad generada como la consumida.

La diferencia entre un gabinete fotovoltaico conectado a la red y una caja combinadora fotovoltaica

Precauciones de instalación

Al instalar un gabinete fotovoltaico conectado a la red, debe instalarse lo más cerca posible del transformador o del gabinete de distribución principal. Los cables más cortos dan como resultado una menor caída de voltaje. Si el cable es demasiado largo, la tensión en el punto de conexión a la red aumentará durante los picos de generación de energía, lo que activará la protección contra sobretensión del inversor y provocará disparos frecuentes.

En el caso de cajas conectadas a la red exterior, está estrictamente prohibida la instalación bajo la luz solar directa. Las altas temperaturas pueden hacer que el disyuntor se dispare térmicamente, lo que provocará un disparo falso. Recomendamos elegir una ubicación en la pared norte de un edificio o instalar una sombrilla.

Asegúrese de dejar al menos 800 mm-1000 mm de espacio operativo frente al gabinete para garantizar que el operador pueda girar rápidamente el interruptor de desconexión en caso de emergencia.

Preguntas frecuentes

P: ¿Por qué el disyuntor del gabinete conectado a la red se dispara inesperadamente durante el pico de generación de energía al mediodía?

R: Causas a investigar:

Sobretensión de red: Esta es la causa más común. La generación de energía solar es más fuerte al mediodía y si el consumo de electricidad en el entorno es bajo, aumentará el voltaje en el punto de conexión a la red. Cuando el voltaje excede el límite de protección establecido por el gabinete conectado a la red, el gabinete se disparará automáticamente.

Disparo por temperatura: Mala disipación del calor en el armario conectado a red. El alto flujo de corriente al mediodía hace que la temperatura interna del gabinete suba demasiado, lo que provoca un mal funcionamiento de la protección térmica del disyuntor.

Configuración inapropiada: la corriente de configuración del disyuntor está demasiado cerca de la corriente de salida máxima del inversor.

Soluciones: Verifique los registros de voltaje. Si el voltaje de la red es demasiado alto, comuníquese con la oficina de suministro de energía para bajar el grifo del transformador o ajustar la configuración de protección.

P: ¿Cuáles son las consecuencias si el protector contra sobretensiones del gabinete conectado a la red está defectuoso y no se reemplaza?

R: No afectará la generación de energía en el corto plazo, pero perderá protección contra rayos. Las plantas de energía solar se encuentran principalmente en tejados abiertos, donde la inducción de rayos es extremadamente frecuente. En caso de rayos inducidos, el alto voltaje puede penetrar directamente el gabinete conectado a la red e ingresar al inversor, provocando que se quemen componentes por valor de cientos de miles de yuanes.

Recomendamos que si la ventana de estado del SPD se pone roja, se reemplace inmediatamente.

P: ¿Se puede utilizar un gabinete de distribución de bajo voltaje normal para reemplazar el gabinete fotovoltaico dedicado conectado a la red?

R: No, no se puede reemplazar directamente. Los gabinetes de distribución regulares carecen de medición bidireccional, lógica de protección anti-isla y funcionalidad de disparo por subtensión.

La oficina de suministro de energía se centrará en inspeccionar estos componentes específicos de la energía fotovoltaica durante las pruebas de aceptación. Si se realiza un reemplazo forzoso, el proyecto no será aceptado.
