Por qué los gabinetes eléctricos montados en la pared de una sola puerta son importantes en la distribución de energía moderna

Los sistemas de distribución de energía modernos deben adaptarse a cargas eléctricas cambiantes, equipos de control cada vez más distribuidos y requisitos más estrictos para una operación y mantenimiento seguros. Los edificios comerciales, las instalaciones industriales, los proyectos de infraestructura y las líneas de producción automatizadas dependen de equipos eléctricos que se pueden instalar, acceder y mantener dentro de diseños claramente organizados. A medida que estos sistemas evolucionan, el diseño del gabinete sigue siendo una parte importante de la planificación de la infraestructura eléctrica.

Aunque los gabinetes eléctricos a menudo se consideran secundarios a los disyuntores, contactores, bloques de terminales y dispositivos de control, su estructura influye directamente en la disposición de los equipos, el acceso al cableado, la protección ambiental y los procedimientos de mantenimiento. ElGabinete eléctrico montado en la pared de una sola puertaEs un formato de gabinete que se utiliza cuando los componentes eléctricos requieren una carcasa dedicada sin las demandas de espacio de un gabinete más grande.

Requisitos cambiantes en la distribución de energía moderna

La distribución de energía ya no se limita a entregar electricidad desde un punto de suministro central a circuitos posteriores. Muchas instalaciones ahora incorporan tableros de distribución local, controles de motores, dispositivos de monitoreo, interfaces de comunicación y equipos de automatización. Estos componentes respaldan funciones como gestión de carga, monitoreo de equipos, control de iluminación y operación de líneas de producción.

Este desarrollo crea desafíos prácticos para los diseñadores de sistemas eléctricos. El equipo debe caber dentro de las áreas de instalación disponibles y dejar espacio adecuado para el enrutamiento de cables, la disipación de calor, la inspección y el mantenimiento. En instalaciones con múltiples puntos de control eléctrico, la ubicación de cada gabinete puede influir en la longitud de los cables, la complejidad de la instalación y el acceso durante el mantenimiento.

Por tanto, la elección del recinto forma parte del diseño de distribución más amplio. Los formatos montados en la pared pueden acomodar disposiciones locales seleccionadas de control y distribución donde hay espacio disponible en la pared y el equipo no requiere un gabinete grande de piso. Su idoneidad depende del conjunto eléctrico, las dimensiones de los componentes, el entorno de instalación y los requisitos de seguridad aplicables.

Diseño montado en la pared y utilización del espacio

El espacio es un recurso valioso en fábricas, edificios comerciales, cuartos de servicio y áreas de equipos. Los gabinetes de distribución grandes siguen siendo necesarios para muchas aplicaciones, particularmente cuando una alta densidad de circuitos o equipos eléctricos sustanciales requieren un mayor volumen interno. Sin embargo, se pueden instalar conjuntos de control más pequeños más cerca del equipo al que dan servicio.

Un gabinete montado en la pared puede mantener componentes eléctricos seleccionados fuera del piso y establecer un punto de instalación definido. En una instalación de producción, esta disposición puede ser adecuada para controles de máquinas locales o equipos de distribución auxiliares. En un edificio comercial, puede acomodar ciertos controles de iluminación, circuitos de servicio o componentes de automatización de edificios.

El ahorro de espacio por sí solo no determina la mejor disposición de montaje. La resistencia de la pared, los accesorios de montaje, el peso del equipo, las ubicaciones de las entradas de cables, el espacio libre para abrir las puertas y el acceso de personal calificado afectan la planificación de la instalación. El recinto también debe colocarse de manera que no obstruya los pasillos, rutas de emergencia u otros servicios del edificio.

Estructura del gabinete soporta organización eléctrica

Una instalación eléctrica bien planificada requiere espacio más que suficiente para alojar sus componentes. Los disyuntores, bloques de terminales, relés, fuentes de alimentación y dispositivos de control necesitan un diseño interno organizado que admita un cableado seguro y una inspección eficiente. La mala ubicación de los componentes puede dificultar el seguimiento de las conexiones y aumentar el tiempo necesario para la resolución de problemas.

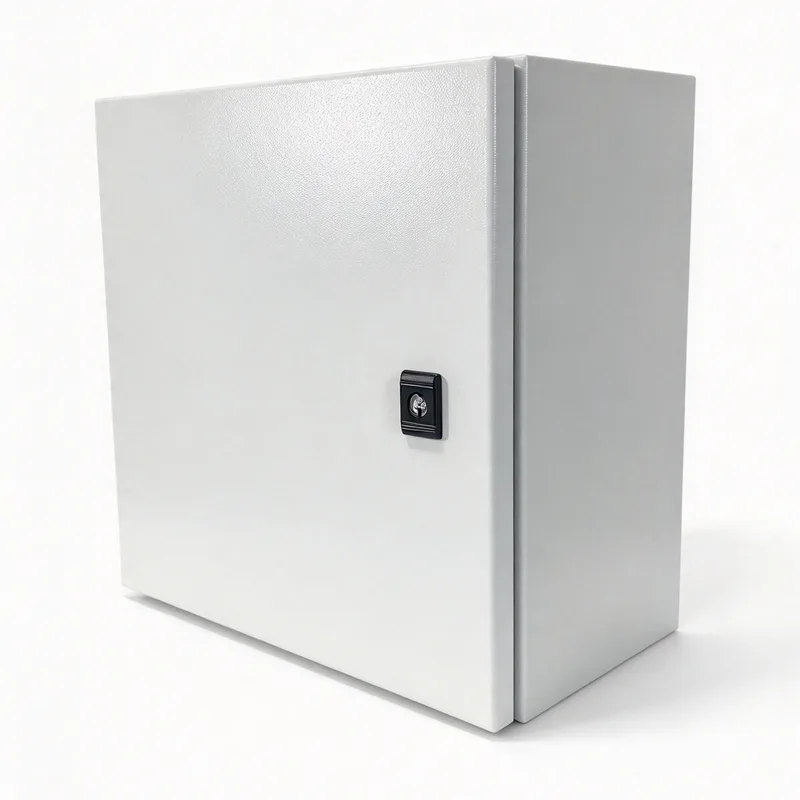

Una configuración de una sola puerta proporciona una abertura de acceso principal al interior del gabinete. Esta disposición puede simplificar el acceso a los componentes internos en instalaciones compactas, particularmente donde la disposición del equipo es relativamente sencilla. La posición de las bisagras, el giro de la puerta, las disposiciones de bloqueo, las dimensiones de la placa de montaje y la profundidad interna utilizable influyen en la eficacia con la que se puede utilizar el espacio disponible.

ElGabinete eléctrico montado en la pared de una sola puertapuede servir como alojamiento físico para conjuntos eléctricos seleccionados, pero su capacidad interna debe corresponder al equipo que se está instalando. Los diseñadores deben tener en cuenta el radio de curvatura del cable, los conductos de cableado, el acceso a los terminales, la segregación de conductores, las conexiones a tierra y el espacio para mantenimiento futuro. Un exterior compacto no debería resultar en un interior abarrotado.

La seguridad eléctrica depende de la instalación completa

La seguridad eléctrica está determinada por la coordinación de componentes, dispositivos de protección, construcción de gabinetes, métodos de instalación y procedimientos operativos. Un gabinete ayuda a separar los equipos eléctricos del entorno circundante y puede reducir la exposición al contacto accidental cuando se diseña e instala correctamente. Sin embargo, el gabinete por sí solo no brinda protección completa contra todos los riesgos eléctricos o ambientales.

La protección contra la entrada de polvo y agua es particularmente relevante cuando los equipos eléctricos operan en talleres, salas de máquinas, pasillos de servicio o ubicaciones al aire libre. La clasificación de protección de ingreso requerida depende de las condiciones de instalación y el nivel de exposición. Los sellos de las puertas, los prensaestopas, las aberturas de entrada, los sujetadores y la mano de obra del ensamblaje pueden afectar la protección lograda por la instalación completa.

Los arreglos de conexión a tierra y unión también deben ser apropiados para la construcción del gabinete y los requisitos eléctricos aplicables. Los gabinetes metálicos pueden requerir conexiones protectoras para mantener la continuidad eléctrica, mientras que otros materiales de construcción tienen diferentes consideraciones de diseño. La protección contra sobrecorriente, el dimensionamiento de los conductores, el aislamiento, los espacios libres de trabajo y el aislamiento seguro siguen siendo partes esenciales del sistema general.

Gestión Térmica en Conjuntos de Distribución Compactos

A medida que los sistemas eléctricos se vuelven más compactos, la gestión del calor se convierte en una consideración de diseño cada vez más importante. Los dispositivos de protección de circuitos, componentes de conmutación, transformadores, fuentes de alimentación y otros equipos pueden generar calor durante el funcionamiento. Cuando varios dispositivos funcionan dentro de un volumen de gabinete restringido, el calor acumulado puede elevar la temperatura interna.

Una temperatura excesiva puede afectar el rendimiento de los componentes, la vida útil y la estabilidad de los equipos electrónicos sensibles. Por lo tanto, la planificación térmica debe considerar la carga eléctrica esperada, las pérdidas de componentes, la temperatura ambiente, las dimensiones del gabinete, la posición de montaje y las rutas de disipación de calor disponibles.

Las aberturas de ventilación pueden ayudar a gestionar el calor en entornos adecuados, pero también pueden afectar la protección contra el polvo y la humedad. Cuando se debe mantener la protección ambiental, pueden ser necesarios enfoques alternativos de gestión térmica. El diseño apropiado depende de los componentes instalados y de las condiciones de funcionamiento más que del formato del gabinete únicamente.

Acceso para mantenimiento y eficiencia operativa a largo plazo

Los requisitos de mantenimiento a menudo influyen en la selección del gabinete tanto como el costo o el espacio de instalación inicial. Los técnicos eléctricos necesitan identificar circuitos, inspeccionar conexiones, reemplazar componentes e investigar fallas sin obstrucciones innecesarias. Un diseño de gabinete accesible puede respaldar estas tareas y reducir el tiempo dedicado a localizar dispositivos individuales.

Las etiquetas claras, los cronogramas de circuitos actualizados, los diagramas de cableado y la identificación consistente de los terminales son importantes en instalaciones de todos los tamaños. Estas prácticas se vuelven particularmente valiosas en instalaciones donde los sistemas eléctricos son mantenidos por diferentes equipos o modificados durante varios años. El cableado interno organizado también ayuda a los técnicos a comprender la relación entre los suministros entrantes, los dispositivos de protección, los circuitos de control y los equipos conectados.

ElGabinete eléctrico montado en la pared de una sola puertapuede soportar el acceso rutinario donde su posición y disposición interna permitan que la puerta se abra completamente y se pueda alcanzar el equipo instalado de manera segura. La planificación del mantenimiento debe incluir suficiente espacio libre para trabajar, procedimientos de aislamiento adecuados y un diseño que permita la inspección sin alterar el cableado no relacionado.

Normas y Verificación en Distribución de Baja Tensión

Los conjuntos de distribución de bajo voltaje están sujetos a requisitos técnicos y de seguridad que varían según su uso previsto, configuración y ubicación de instalación. La serie IEC 61439 aborda conjuntos de aparamenta y control de baja tensión, incluidos los requisitos relacionados con la construcción, las características técnicas y la verificación. IEC 61439-1 proporciona reglas generales, mientras que otras partes abordan tipos de ensamblaje y aplicaciones específicos.

Un gabinete vacío y un conjunto eléctrico completo no son equivalentes desde una perspectiva de cumplimiento. La conformidad depende de la categoría de producto relevante, los componentes instalados, el diseño del ensamblaje y los procedimientos de verificación aplicables. No se debe suponer que una carcasa cumple con el sistema de distribución completo simplemente porque alberga equipos eléctricos.

La documentación de diseño, las clasificaciones de los componentes, las consideraciones sobre el aumento de temperatura, las medidas de protección y las instrucciones de instalación contribuyen a un ensamblaje diseñado correctamente. Los códigos eléctricos locales y las especificaciones de proyectos pueden introducir requisitos adicionales, particularmente en instalaciones industriales, edificios públicos e infraestructura especializada.

El papel continuo de los armarios de pared

La distribución de energía moderna combina equipos de suministro centralizado con conjuntos más pequeños ubicados cerca de las cargas y sistemas a los que sirven. Esta disposición puede mejorar la organización de los controles locales y los circuitos de soporte, siempre que cada instalación esté diseñada en función de sus requisitos eléctricos y entorno operativo.

ElGabinete eléctrico montado en la pared de una sola puertasigue siendo relevante cuando una carcasa compacta y accesible es apropiada para el equipo previsto. Su función es más práctica que tecnológica: proporciona una estructura física para organizar y proteger componentes eléctricos seleccionados dentro de una arquitectura de distribución más amplia.

A medida que la infraestructura eléctrica continúa desarrollándose, la selección de gabinetes seguirá vinculada a varias prioridades de ingeniería fundamentales: uso eficiente del espacio, acceso seguro, protección ambiental adecuada, rendimiento térmico, organización clara del cableado y mantenibilidad. Estos factores ayudan a determinar si un formato de gabinete se adapta a una instalación particular y con qué eficacia se puede operar el sistema eléctrico completo durante su vida útil.
