Gabinete de distribución de energía de bajo voltaje XL-21

El gabinete de distribución de energía de bajo voltaje XL-21 es proporcionado por Shangming, un fabricante chino. Tenemos capacidades de producción completas con una capacidad de producción mensual de más de 3.000 unidades. Admitimos dibujos personalizados, adquisición de componentes y pruebas de fábrica. Le invitamos a contactarnos en cualquier momento para comenzar a desarrollar una solución.

Estructura del producto

El gabinete de distribución de energía de bajo voltaje XL-21 presenta un diseño estructural completamente cerrado, fijo y dividido verticalmente, priorizando la simplicidad, la confiabilidad y la facilidad de mantenimiento.

1. Exterior del gabinete

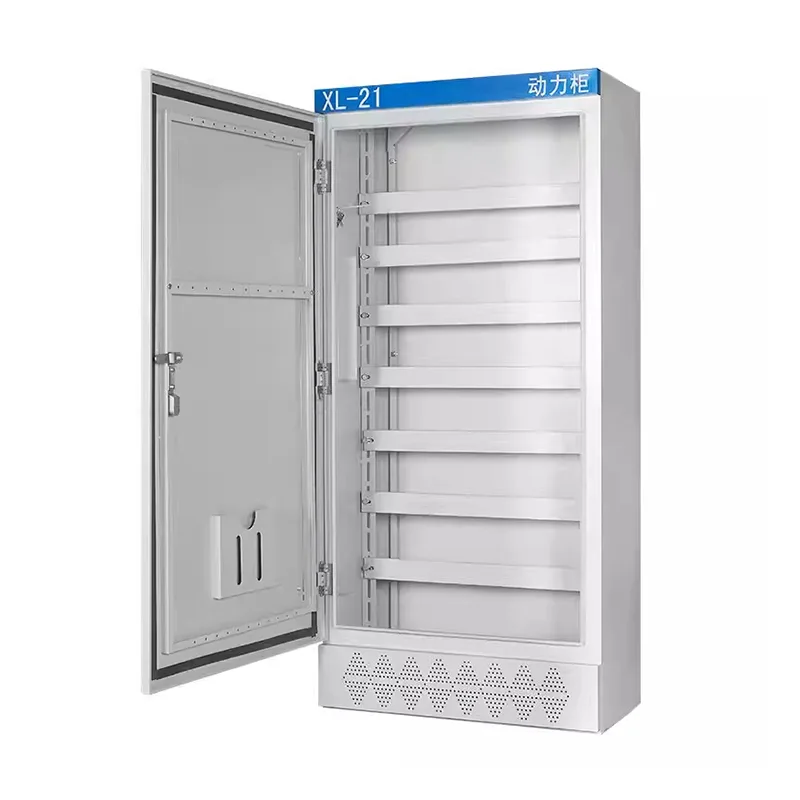

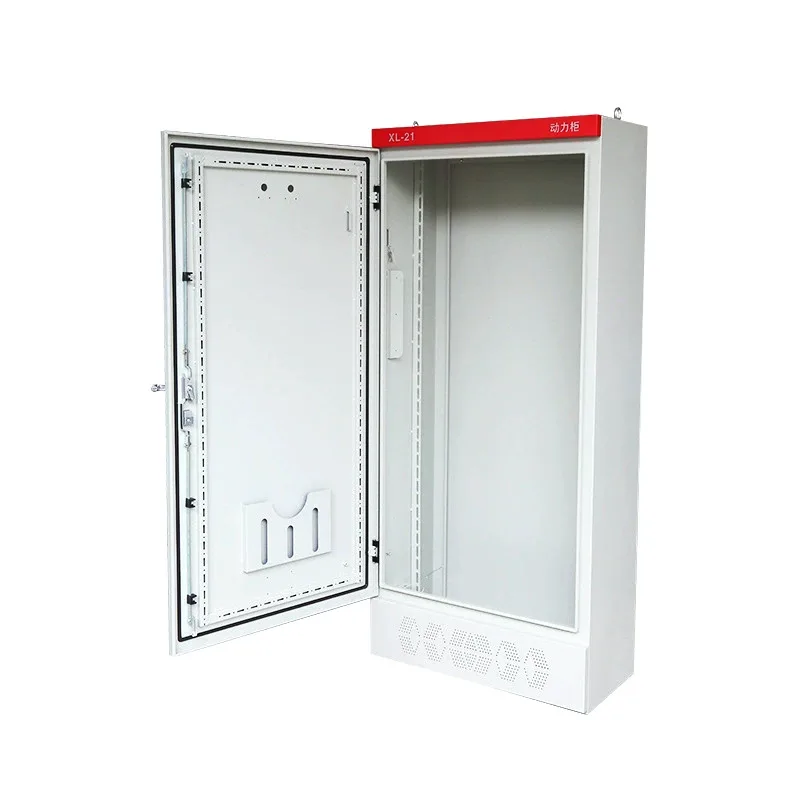

El gabinete XL-21 está construido con láminas de acero laminadas en frío, dobladas y soldadas, lo que proporciona suficiente rigidez para soportar interruptores automáticos y barras colectoras pesadas. La puerta de protección tiene un diseño de apertura única con un ángulo de apertura superior a 110°. Se colocan tiras selladoras de poliuretano alrededor de los bordes de la puerta para mejorar el rendimiento a prueba de polvo.

Los laterales interiores cuentan con perfiles verticales con perforaciones, lo que facilita el ajuste de las vigas y placas de montaje según las dimensiones de los componentes.

2. Diseño interno

Aunque el XL-21 es un espacio único e integrado, se divide en varias áreas funcionales:

Área de la barra colectora superior: La barra colectora de entrada principal está ubicada en la parte superior del gabinete, asegurada con aisladores y soporta la extensión horizontal o vertical de las barras colectoras de cobre.

Área de Componentes Centrales: Esta es el área central, utilizada para instalar seccionadores, disyuntores, contactores, relés térmicos, etc.

Área de cableado inferior: se proporciona un amplio espacio en la parte inferior para la entrada de cables y se incluyen barras colectoras de neutro y tierra dedicadas.

3. Diseño de entrada/salida de cable y parte inferior

La parte inferior del gabinete de distribución presenta un panel grande y extraíble que se puede personalizar con aberturas según la cantidad de cables y se puede usar con fundas para cables.

Se puede instalar una base de acero con canales de 50-100 mm de altura para aumentar la altura del gabinete desde el suelo, proporcionando protección contra la humedad y facilitando el manejo con carretilla elevadora.

Ventajas del producto

1. Amplia aplicación

El gabinete de distribución de energía de bajo voltaje XL-21 presenta una estructura clásica de gabinete de distribución de energía de bajo voltaje. Su tecnología madura y su alta estandarización lo han hecho ampliamente utilizado en fábricas, proyectos de construcción y proyectos municipales, con su confiabilidad probada durante un largo período.

2. Adecuado para distribución de carga de energía

Como fabricante profesional, Shangming diseña sistemas de suministro de energía para motores, bombas, ventiladores y otros equipos eléctricos. Los productos tienen una excelente capacidad de carga de corriente, pueden funcionar de forma continua y satisfacen las demandas de aplicaciones de alta carga.

3. Robusto y duradero

Hay varios materiales disponibles, incluido acero al carbono, acero galvanizado y acero inoxidable. Independientemente del material utilizado, el diseño estructural del gabinete garantiza suficiente solidez y resistencia al impacto, lo que lo hace adecuado para uso a largo plazo en entornos industriales.

4. Mantenimiento conveniente

Los componentes eléctricos internos del armario eléctrico están dispuestos sistemáticamente con circuitos claros. Cuenta con una sola puerta en el lado derecho, con la manija de operación del interruptor de cuchilla ubicada en la columna superior derecha en la parte frontal del gabinete. Los instrumentos de medición y las fuentes de alimentación de señal están montados en la puerta, lo que proporciona una exposición completa cuando la puerta está abierta para facilitar la inspección y el mantenimiento.

5. Gran compatibilidad

Nuestro gabinete de distribución de bajo voltaje XL-21 se puede configurar de manera flexible con componentes eléctricos convencionales, como disyuntores, contactores y relés térmicos, adaptándose a diversos esquemas de control y protección para satisfacer las necesidades de diferentes proyectos.

6. Ventaja de costos

En comparación con estructuras complejas como los gabinetes con cajones, el gabinete de distribución XL-21 tiene una estructura simple y costos de fabricación controlables, lo que lo hace ideal para proyectos con altos requisitos de rentabilidad y estabilidad.

¿Cuáles son los requisitos ambientales de instalación para el gabinete de distribución XL-21?

Este gabinete de distribución de energía de bajo voltaje XL-21 se utiliza principalmente en sistemas de energía trifásicos de tres y cuatro hilos con una frecuencia de CA de 50 Hz y un voltaje inferior a 500 V para distribución de energía e iluminación. Antes de comenzar su proyecto o instalación real, puede determinar el entorno de instalación. Como fabricante, ofrecemos las siguientes sugerencias:

1. Temperatura ambiente

Temperatura de funcionamiento normal: -5 ℃ a +40 ℃;

Temperatura media durante 24 horas: no superior a +35 ℃;

Temperatura de almacenamiento y transporte: -25 ℃ a +55 ℃ (a corto plazo);

Nota: Si se instala en un ambiente de alta temperatura, se requiere ventilación mejorada o diseño de reducción de potencia.

2. Altitud

La altitud de instalación debe ser inferior o igual a 2000 metros.

Por encima de 2000 metros, se requiere una reducción de potencia según las normas.

3. Humedad relativa

Con una temperatura ambiente de instalación de +40 ℃, la humedad relativa debe ser ≤ 50 %.

A temperaturas más bajas se permite una mayor humedad.

4. Ubicación de instalación

El gabinete de alimentación XL-21 es solo para instalación en interiores.

Está prohibido instalar en: áreas exteriores sin sombra, lugares peligrosos con gases o polvo explosivos, ambientes altamente corrosivos o áreas con mucho polvo o polvo conductor.

5. Condiciones mecánicas y de vibración

El entorno de instalación debe estar libre de vibraciones o impactos severos. Frecuencia de vibración ≤ 10 Hz, aceleración ≤ 0,5 g. La base de instalación debe ser estable, evitando compartir la misma plataforma con grandes motores o equipos de estampado.

Después de la instalación, el gabinete debe mantenerse básicamente vertical, con una inclinación vertical ≤ 5°, de lo contrario afectará la vida útil del mecanismo operativo.

6. Espacio de ventilación y disipación de calor.

Se debe proporcionar acceso para mantenimiento en la parte delantera y trasera del gabinete. La superficie operativa frontal debe ser ≥ 0,8 m; se recomienda 1,0 m. Si se requiere mantenimiento en la parte trasera, se requiere ≥ 0,8 m. La parte superior del gabinete debe estar al menos a 0,5 m del techo. Cuando se colocan varios gabinetes uno al lado del otro, no se necesita ningún espacio entre ellos; se pueden ensamblar directamente. Sin embargo, se debe dejar espacio de ventilación en ambos extremos de toda la fila.

7. Requisitos de seguridad y prevención de incendios

El área de instalación debe ser una estructura no inflamable. No se deben almacenar materiales inflamables y explosivos a menos de 1 metro del lugar de instalación.

El terreno debe estar plano y seco. Se recomienda construir una base de hormigón a 100-200 mm del suelo para evitar la entrada de agua.

8. Entorno electromagnético

El lugar de instalación debe estar alejado de convertidores de frecuencia de alta potencia y equipos de alta frecuencia para evitar interferencias con los circuitos de control secundarios. Si existen fuertes interferencias electromagnéticas, se recomienda utilizar cables apantallados para las líneas de control y tenderlos en una bandeja de cables separada.
