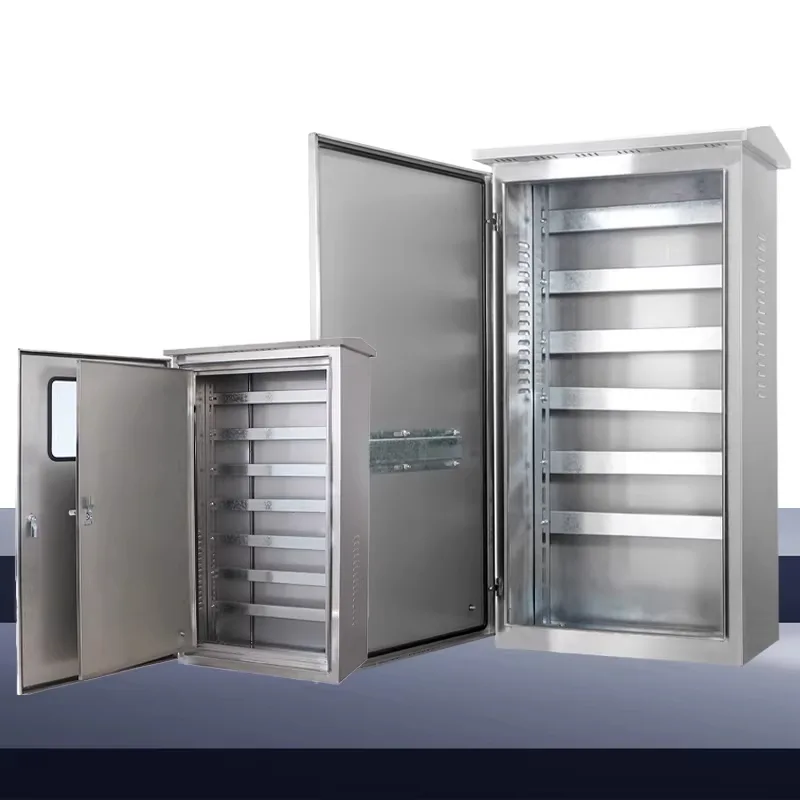

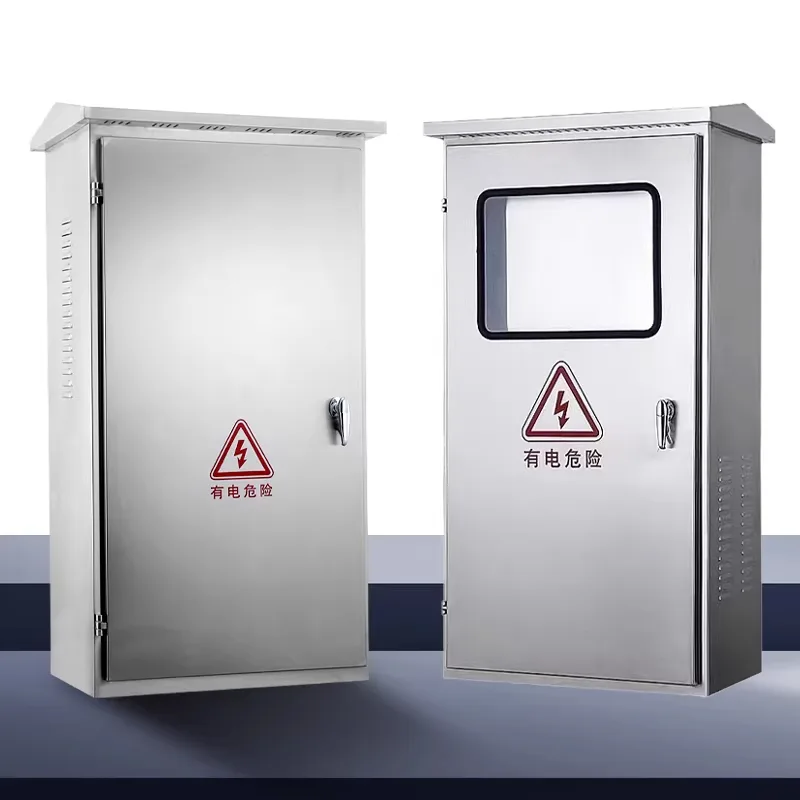

Gabinete de distribución eléctrica resistente a la intemperie

Bienvenido a comprar gabinetes de distribución eléctrica resistentes a la intemperie diseñados y fabricados por Shangming Factory. Contamos con un proceso completo de fabricación y prueba de productos, y nuestros productos están garantizados en calidad. Proporcionamos soluciones rentables para el funcionamiento seguro, continuo y sin mantenimiento de sistemas de energía exteriores.

Características del producto

1. Protección para todo clima

Certificación de clasificación de protección: la clasificación de protección general alcanza IP65 (IP66 opcional), logrando una completa resistencia al polvo y a las salpicaduras de agua a alta presión.

Tapa para lluvia inclinada: Equipada con una tapa para lluvia extendida en la parte superior del gabinete, que previene eficazmente la acumulación de agua y nieve y aleja el agua de los huecos de las puertas.

2. Control de temperatura y gestión de la humedad

Diseño anticondensación: la válvula de ventilación a prueba de humedad de grado industrial opcional mantiene el grado de protección mientras equilibra la presión del aire interna y externa, expulsa la humedad del gabinete y previene la corrosión electroquímica de los componentes eléctricos debido a la condensación.

Solución de control de temperatura integrada: el gabinete admite la instalación de un calentador de temperatura constante o un ventilador de enfriamiento para garantizar el funcionamiento estable de los componentes eléctricos bajo diferencias severas de temperatura de -40 °C a +70 °C.

3. Resistencia a la corrosión y a los rayos UV

Serie de acero inoxidable: Hecho de acero inoxidable 304 o 316 de primera calidad, decapado y pasivado, adecuado para ambientes costeros con alto contenido de sal y plantas químicas.

Serie de acero galvanizado: Al utilizar un material base galvanizado en caliente combinado con un recubrimiento en polvo de poliéster para exteriores, la pintura no se desvanecerá ni se agrietará bajo la fuerte radiación UV, lo que proporciona una vida útil resistente a la corrosión de más de 15 años.

4. Diseño de instalación modular y conveniente

Estructura de instalación ajustable: Las vigas internas y las placas de montaje de la caja de distribución cuentan con un diseño de múltiples orificios, lo que permite un ajuste flexible según la profundidad del componente, lo que facilita el diseño de grandes disyuntores y sistemas de barras colectoras.

Base de entrada de cable inferior: Equipada con una base elevada, no solo facilita la entrada de cable desde el subsuelo sino que también evita eficazmente que el agua subterránea sumerja la entrada de cable inferior.

¿Qué entornos requieren gabinetes de distribución resistentes a la intemperie?

En algunos casos, la instalación de gabinetes de distribución interiores comunes puede provocar fácilmente cortocircuitos, fugas eléctricas o incluso incendios debido a la entrada de agua, acumulación de polvo, corrosión o cambios de temperatura. Actualizar el nivel de protección es esencial. Por lo tanto, recomendamos utilizar gabinetes de distribución eléctrica resistentes a la intemperie en estos escenarios:

1. Ambientes de exposición completamente al aire libre

Escenarios típicos: cajas de control de alumbrado público municipal, gabinetes de distribución de señales de tráfico, cajas de suministro de energía ETC para carreteras, gabinetes de energía para pantallas de publicidad exterior, salas de máquinas de ascensores en tejados, unidades de distribución de inversores para parques fotovoltaicos/eólicos.

Riesgos: Exposición directa a la lluvia, nieve, granizo, fuertes radiaciones ultravioleta y variaciones importantes de temperatura diurna.

Requisitos: Grado de protección IP65 o superior, acero inoxidable o material de revestimiento de alta resistencia a la intemperie.

2. Ubicaciones propensas a la condensación o alta humedad

Escenarios típicos: túneles subterráneos de servicios públicos, salas de bombas, plantas de tratamiento de aguas residuales, salas de equipos para piscinas, invernaderos, granjas de acuicultura.

Riesgos: El aire en estos lugares está saturado de humedad, lo que hace que los componentes metálicos sean propensos a la oxidación y reduce el rendimiento del aislamiento.

Requisitos: IP54 mínimo, IP65 recomendado. El recinto debe tener un excelente sellado y un diseño interno anticondensación.

3. Ambientes con polvo, arena o fibras

Escenarios típicos: plantas de cemento, plantas de procesamiento de madera, talleres textiles, minas, infraestructura en el desierto.

Riesgos: Acumulación de polvo que provoca una mala disipación del calor, adherencia de los contactos y fallos del arco.

Requisitos: IP5X (a prueba de polvo) y superior. Las uniones de las puertas y los puertos de entrada/salida de cables deben estar completamente sellados.

4. Áreas de corrosión costera, química o con alto contenido de sal

Escenarios típicos: puertos, plataformas marinas, proyectos de energía eólica cercana a la costa, estaciones de control periférico de plantas químicas, talleres de galvanoplastia.

Riesgos: Los ambientes ricos en iones cloruro aceleran la corrosión de los metales; Las placas de acero ordinarias con recubrimiento en polvo no pueden soportar un uso prolongado y se oxidarán.

Requisitos: envolvente de acero inoxidable 304/316 + protección IP65; El acero al carbono ordinario está prohibido.

5. Sitios de construcción temporal o de trabajo móviles

Escenarios típicos: Cajas de distribución de energía de tres niveles en sitios de construcción, gabinetes de energía temporales para la construcción de ferrocarriles/carreteras, distribución de energía de emergencia para exposiciones/eventos.

Riesgos: Falta de refugio fijo, desplazamientos frecuentes, entorno incontrolable.

Requisitos: IP54 o superior + estructura resistente a impactos + diseño de manija/rueda, cumpliendo con las normas temporales de seguridad eléctrica.

Pautas de mantenimiento

Si bien nuestros gabinetes de distribución eléctrica resistentes a la intemperie cuentan con alta calidad, alto rendimiento y alta durabilidad, aún es necesario un mantenimiento adecuado para extender su vida útil.

1. Inspección visual de rutina: se recomiendan inspecciones mensuales o trimestrales.

Inspección de la apariencia: Revise el gabinete en busca de abolladuras, óxido, especialmente soldaduras y bordes de puertas. Compruebe si hay pintura descascarada.

Condición del sello de la puerta: Confirme que las tiras selladoras no estén envejecidas, agrietadas, deformadas o desprendidas.

Función de bloqueo: Pruebe la flexibilidad y estanqueidad de las cerraduras de las puertas, evitando aperturas no autorizadas o la entrada de agua de lluvia.

Entrada/Salida de Cables: Verifique que los prensaestopas estancos estén apretados y que los cables no estén sueltos ni desgastados.

Nota: Se debe realizar una inspección especial inmediatamente después de la temporada de lluvias, tifón o tormenta de arena.

2. Mantenimiento profundo trimestral: recomendado cada 3 a 6 meses.

Limpieza interna: Después de cortar la energía, abra la puerta del gabinete y use aire comprimido seco (≤0.3MPa) para eliminar el polvo de los rieles, bloques de terminales y superficies de los componentes. No utilice un paño húmedo o agua para lavar.

Verificación de apriete: Utilice un destornillador dinamométrico para apretar los terminales del circuito principal, los terminales de conexión a tierra y los sujetadores del riel DIN para evitar un contacto deficiente debido a la vibración.

Condición de los componentes: Observe el disyuntor para detectar sobrecalentamiento, decoloración u olores inusuales. Pruebe el dispositivo de corriente residual (RCD) para comprobar su funcionamiento sensible.

Aberturas de drenaje/ventilación (si están personalizadas): limpie las obstrucciones de las rejillas o filtros para garantizar una disipación de calor adecuada.

3. Inspección Integral Anual: Al menos una vez al año; no lo descuides.

Verificación del desempeño del sellado: Verifique la elasticidad de todas las tiras de sellado. Reemplace inmediatamente si aumenta el endurecimiento o aparecen grietas.

Se puede realizar una prueba de pulverización simple en gabinetes IP65 para observar si entra agua en la pared interior.

Protección contra la corrosión:

Gabinetes de acero galvanizado o acero al carbono: Aplique pintura antioxidante en las áreas rayadas;

Gabinetes de acero inoxidable: elimine las manchas de sal o la suciedad con un detergente neutro para evitar la corrosión por iones de cloruro.

Prueba de continuidad de conexión a tierra: utilice un probador de resistencia de conexión a tierra para garantizar que la resistencia entre el gabinete y el sistema de conexión a tierra sea ≤ 0,1 Ω.

Pruebas funcionales: Simule el arranque y apagado de la carga para verificar la precisión de la lógica de control y las acciones de protección en cada circuito.

Acciones prohibidas:

No abra la puerta del gabinete para limpiarla o ajustarla mientras el circuito esté energizado.

No utilice ácidos fuertes, álcalis fuertes ni disolventes orgánicos para limpiar la carcasa, ya que esto dañará el revestimiento y las tiras selladoras.

No agrandar los orificios ni modificar la estructura del cerramiento sin autorización.

No ignore el óxido menor o las tiras de sellado envejecidas.
