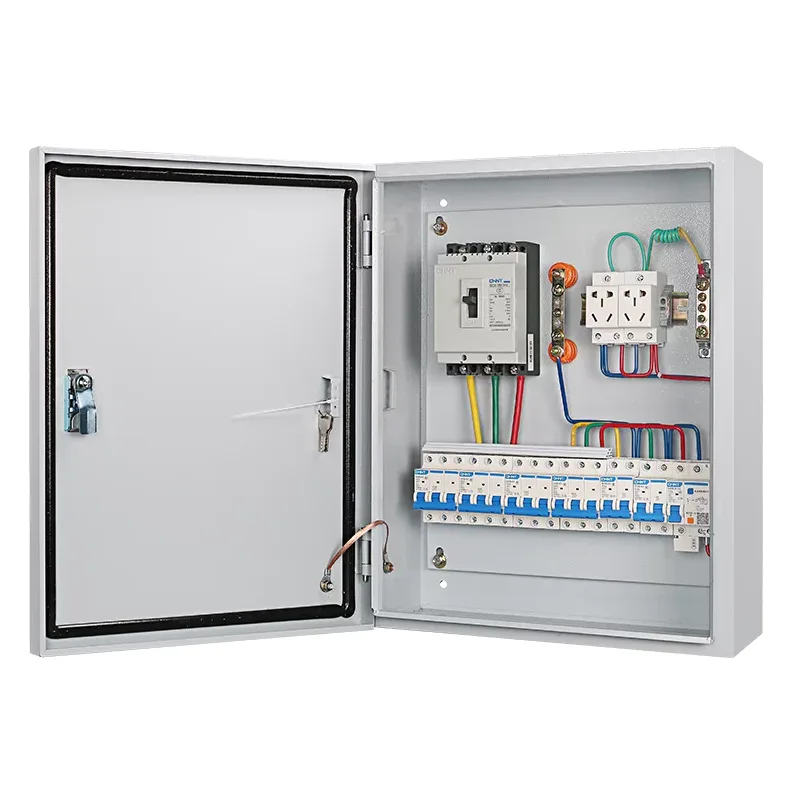

Caja de distribución integrada de bajo voltaje JXF

Las cajas de distribución integradas de bajo voltaje JXF están hechas de placa de acero laminada en frío, dobladas y soldadas, con un tratamiento de pulverización electrostática de resina epoxi en la superficie, lo que las hace estéticamente agradables y duraderas. Este es uno de los tipos de productos que Shangming, como fabricante y proveedor de cajas de distribución, puede ofrecer a clientes nuevos y existentes. Contamos con amplias capacidades de I+D y personalización; no dude en enviarnos sus requisitos.

Enviar Consulta

Descripción del Producto

La caja de distribución integrada de bajo voltaje JXF es un producto de alta calidad diseñado y fabricado por Shangming Factory. Tiene un grado de protección IP55, una base de montaje interna para instalar diversos equipos eléctricos y una puerta que se abre a más de 110 grados y gira de manera flexible.

Características estructurales

Material: Las cajas de distribución integradas de bajo voltaje JXF están hechas de placa de acero laminada en frío con recubrimiento en polvo electrostático, lo que proporciona una fuerte resistencia a la corrosión y a la intemperie.

Clasificación de protección: IP40; IP54 se puede personalizar para cumplir con los requisitos de su proyecto. Para una alta protección, los bordes de la caja están equipados con tiras selladoras, que ofrecen una excelente resistencia al polvo y al agua.

Método de instalación: Admitimos opciones de instalación flexibles, determinadas en función de sus necesidades. Se admiten instalaciones montadas en la pared, empotradas o en el piso.

Disposición interna: La caja de distribución cuenta con una placa de montaje móvil, lo que permite organizar libremente los componentes según el diagrama del circuito.

¿Cuáles son las aplicaciones de las cajas de distribución integradas de bajo voltaje JXF?

Las cajas de distribución integradas de bajo voltaje JXF se utilizan para la distribución de energía de circuitos derivados y terminales de bajo voltaje, y se adaptan a las necesidades de iluminación, energía, control de equipos y energía exterior.

1. Distribución de energía de terminales

La aplicación básica más común de JXF es extraer energía del gabinete de distribución principal y distribuirla a áreas o equipos específicos.

Escenarios relacionados:

Distribución por Piso: En edificios de oficinas o residenciales, sirve como estación de transferencia de energía para cada piso.

Energía de Taller: Responsable de proporcionar energía a una máquina específica en un sitio industrial.

Energía temporal: en sitios de construcción o lugares de exhibición, sirve como un punto de acceso a energía temporal confiable.

2. Control y arranque del motor

Debido al profundo espacio interno y al diseño flexible de las cajas JXF, son ideales para alojar contactores y relés térmicos.

Escenarios relacionados:

Control de bomba de agua: comúnmente utilizado para el control de conmutación automática/manual de bombas contra incendios y bombas de aguas residuales.

Arranque de Ventiladores: Control de sistemas de ventilación en plantas industriales o estacionamientos subterráneos.

Combinación de arrancador suave/variador de frecuencia: El pequeño arrancador suave o variador de frecuencia incorporado permite un arranque, parada y regulación de velocidad suaves del motor.

3. Iluminación y control del paisaje

Control de alumbrado público exterior: funciona con interruptores horarios o sensores fotosensibles para cronometrar automáticamente el encendido del alumbrado público en vías de la ciudad o en parques industriales.

Iluminación de paisajes: gestiona y protege el suministro de energía para la iluminación exterior de edificios y sistemas de fuentes.

Iluminación de emergencia: en situaciones de emergencia, como incendios, el sistema de protección contra incendios activa a la fuerza las luces de emergencia.

4. Vinculación entre la protección contra incendios y la prevención de desastres

Caja del ventilador extractor de humos: recibe señales de alarma de incendio y activa a la fuerza el ventilador extractor de humos.

Monitoreo de bocas de incendio: monitorea la presión del agua o el estado del sistema de protección contra incendios y proporciona retroalimentación en tiempo real.

5. Control integrado e integración del sistema de bajo voltaje

PLC/Caja de control: alberga internamente un controlador lógico programable para el control lógico de líneas de producción industriales automatizadas.

Convergencia de comunicación: Aunque el JXF es una caja de alto voltaje, también se usa comúnmente para instalar transmisores y módulos de adquisición de datos para varios sensores, logrando un control digital integrado.

Especificaciones del producto

Nombre	Presupuesto	Ancho	Altura	Profundidad
Caja básica JXF	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Fallos comunes y soluciones

Fenómeno de falla

Posibles razones

Solución

El interruptor principal se disparó y no se puede restablecer

- Cortocircuito o sobrecarga en línea de salida

- Protección de corriente residual disparada

- Fallo mecánico del interruptor.

①Desconecte cada línea saliente una por una para solucionar el circuito defectuoso;

②Presione el botón "Reset" e intente cerrar el circuito;

③Si el circuito aún no se puede cerrar, reemplace el interruptor principal.

Una línea saliente no tiene energía.

- En esta ruta se disparó el disyuntor.

- Cableado suelto o quemado.

- Cortocircuito del lado del usuario.

①Compruebe si se ha disparado el MCB correspondiente; restablecerlo resolverá el problema.

②Después de cortar la alimentación, verifique si los terminales del cableado están oxidados o sueltos.

③Comuníquese con el usuario para solucionar problemas del cableado interno.

Disparos frecuentes de la protección contra corriente de fuga

- Envejecimiento del aislamiento de la línea.

- Corriente de fuga excesiva de múltiples dispositivos

- Fallo en el propio dispositivo de corriente residual (RCD)

①Mida la resistencia de aislamiento de cada circuito usando un megaóhmetro (debe ser >0,5 MΩ);

②Encienda en lotes para identificar equipos con alta corriente de fuga;

③Reemplace el dispositivo de corriente residual (RCD) (se recomienda Tipo A o Tipo B).

La compensación de potencia reactiva no funciona

- Controlador no encendido

- Condensador dañado

- voltaje anormal

①Verifique la fuente de alimentación del controlador y el transformador de corriente de muestreo (CT);

②Mida el valor de capacitancia con un multímetro (si la desviación es >10%, es necesario reemplazarlo);

③Espere a que el voltaje vuelva a la normalidad antes de realizar el cambio automático.

Lecturas anormales del medidor de electricidad.

- Polaridad CT invertida

- Error en el cableado de medición

- Mal funcionamiento del medidor

①Verifique el terminal CT con el mismo nombre (P1 mirando hacia la barra colectora);

②Vuelva a cablear según las especificaciones de medición;

③Comuníquese con la oficina de suministro de energía para verificar o reemplazar el medidor.

Condensación/óxido dentro del gabinete

- Envejecimiento de la tira de sellado

- Falta de válvula de ventilación o calentador.

- Ambiente de alta humedad a largo plazo

①Reemplace la tira selladora de la puerta;

②Instale un deshumidificador inteligente o una placa calefactora;

③Limpiar el agua acumulada y aplicar pintura antioxidante.
