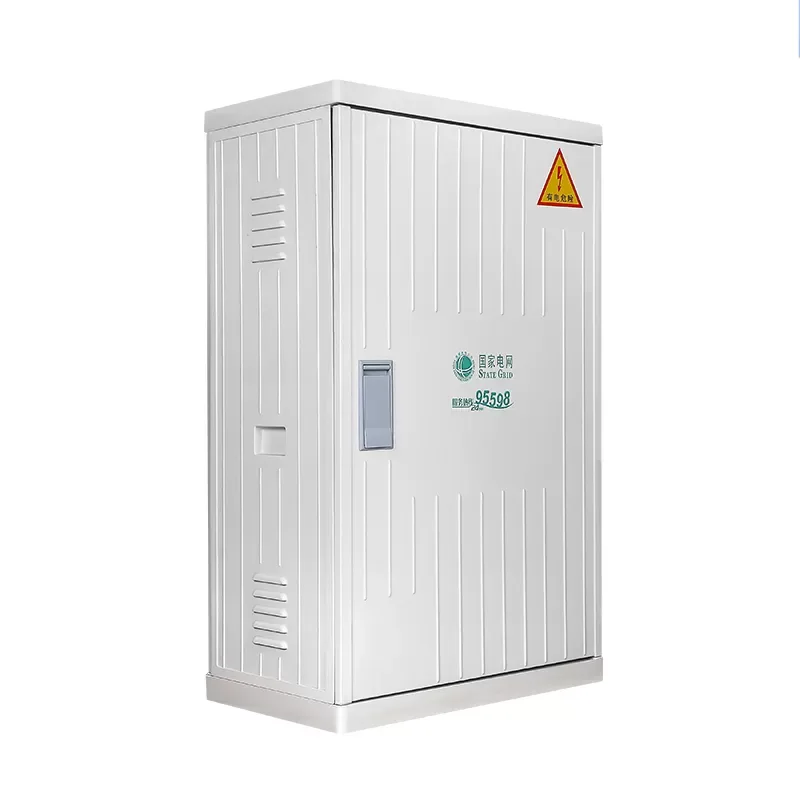

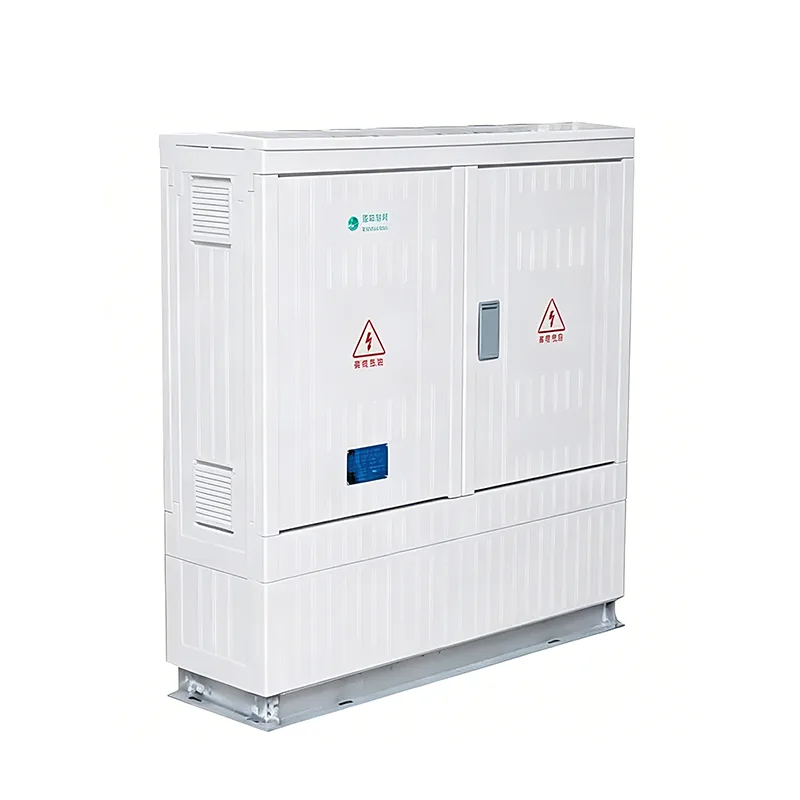

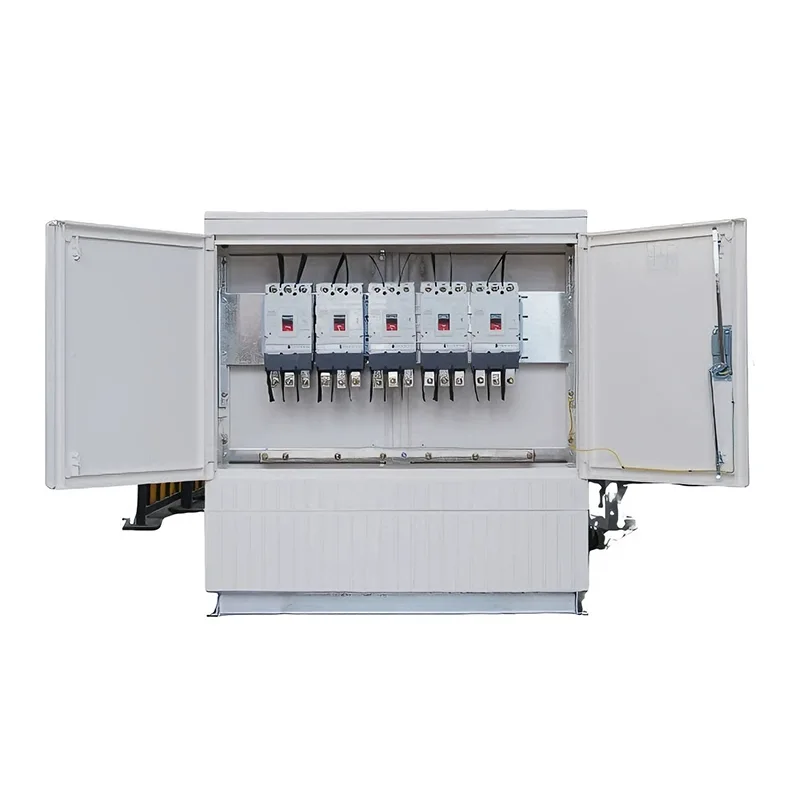

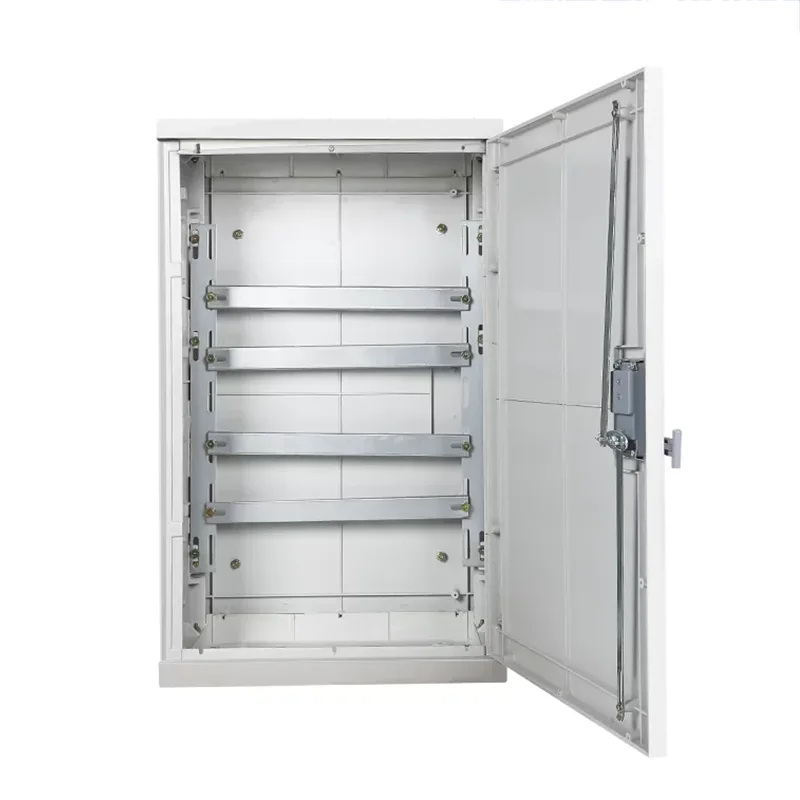

Caja de derivación de cables de baja tensión

¿Quiere comprar cajas de derivación de cables de bajo voltaje estables y de alta calidad? ¡Póngase en contacto con Shangming inmediatamente! Somos un proveedor de China que ofrece suministro directo de fábrica, servicios de consultoría técnica y garantía de calidad.

¿Qué es una caja de distribución de cable de bajo voltaje?

Una caja de distribución de cables de bajo voltaje es un dispositivo eléctrico que se utiliza en sistemas de distribución de energía de bajo voltaje para ramificar, conectar y distribuir cables. No controla, limita ni monitorea la corriente.

Sin interrumpir el suministro de energía principal, bifurca de manera segura y sistemática una única fuente de energía de bajo voltaje en múltiples salidas para cargas posteriores. Puede reemplazar los pozos de cables tradicionales o el cableado de campo desordenado, mejorando la seguridad, la estandarización y la capacidad de mantenimiento del sistema de distribución de energía de bajo voltaje.

Proceso de trabajo: la energía principal ingresa a la caja de distribución → La corriente se distribuye uniformemente a través de las barras colectoras internas → Cada rama consume energía de acuerdo con la demanda de carga.

¿Por qué las cajas de derivación de cables de bajo voltaje no necesitan componentes protectores?

Esto está estrechamente relacionado con la función de la propia caja de derivación de cables de baja tensión. En todo el sistema, la protección es ascendente y la conexión descendente; Todas las funciones de protección son realizadas por el disyuntor aguas arriba.

¿Qué pasa con un cortocircuito? → La corriente de cortocircuito es interrumpida por el disyuntor aguas arriba en 0,1 segundos. La caja de derivación solo soporta corriente de estabilidad térmica instantánea (por ejemplo, 15 kA/1 s).

¿Qué pasa con una sobrecarga? → La sobrecarga es detectada y disparada por el dispositivo de protección aguas arriba. La sucursal sólo es responsable de la conducción y no participa en el juicio.

¿Qué sucede con la corriente de fuga? → Se implementa protección contra fugas en la caja de distribución de terminales; la caja de sucursales no tiene esta función.

Ventajas técnicas

Las cajas de derivación de cables tienen importantes ventajas técnicas sobre los pozos de cables tradicionales y pueden utilizarse como sustitutos.

Principales escenarios de aplicación

Comunidades residenciales urbanas: el cable principal del transformador principal ingresa a la caja de derivación del cable de bajo voltaje y luego distribuye energía a cada edificio de unidades.

Sistemas de alumbrado público municipal: en los sistemas de alumbrado público, generalmente se coloca una caja de derivación a intervalos a lo largo de la carretera para proporcionar energía a las farolas.

Empresas industriales y mineras: las cajas de derivación de cables pueden servir como puntos de distribución secundarios fuera de los edificios de la fábrica, distribuyendo energía a diferentes talleres.

Actualización de la red eléctrica del área urbana antigua: las cajas de derivación resuelven el problema del espacio limitado que impide la instalación de grandes gabinetes de distribución.

Precauciones de instalación y mantenimiento

1. Impermeabilización y protección contra la humedad: La parte inferior de la caja de derivación de cables de bajo voltaje debe sellarse con material de obturación de cables para evitar que la humedad de la zanja de cables subterránea se eleve y se condense, lo que podría causar un cortocircuito.

2. Conexión a tierra confiable: Aunque la caja está aislada, la capa de blindaje metálico de los cables debe estar conectada de manera confiable a tierra a través de una barra colectora de conexión a tierra dedicada.

3. Inspección por infrarrojos: debido a los nodos densos en la caja de distribución, recomendamos utilizar periódicamente un termómetro por infrarrojos para comprobar si las juntas se están sobrecalentando. Esto es crucial para la prevención de incendios y es inevitable.

Se proporcionarán instrucciones de instalación detalladas con su pedido. La documentación es completa e incluye un manual de instalación, diagrama de cableado, lista de componentes, guía de mantenimiento y dibujos del gabinete (formato DWG/PDF). Comuníquese con nosotros de inmediato si tiene alguna pregunta.
