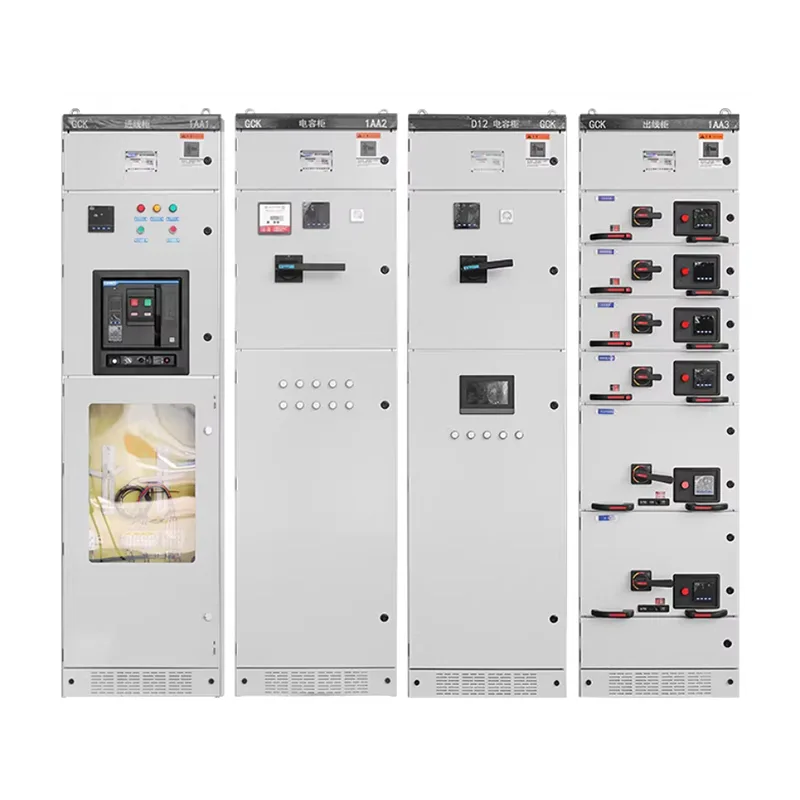

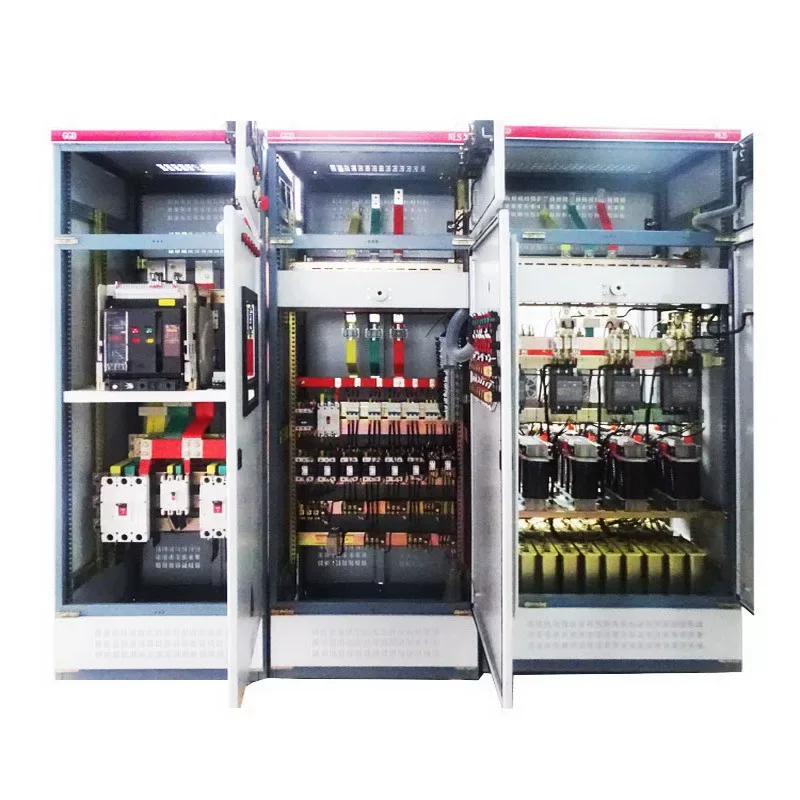

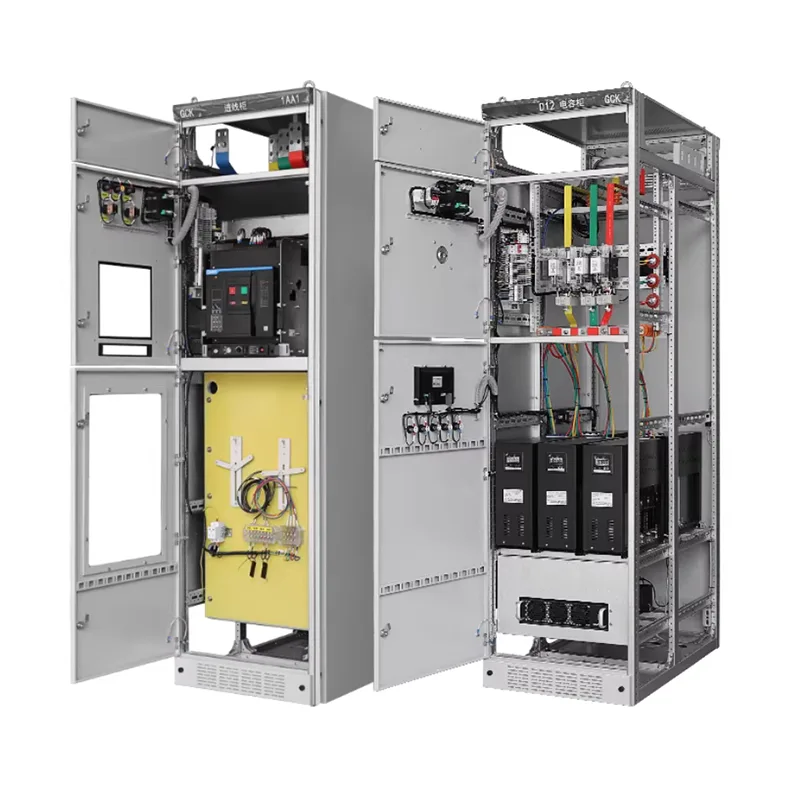

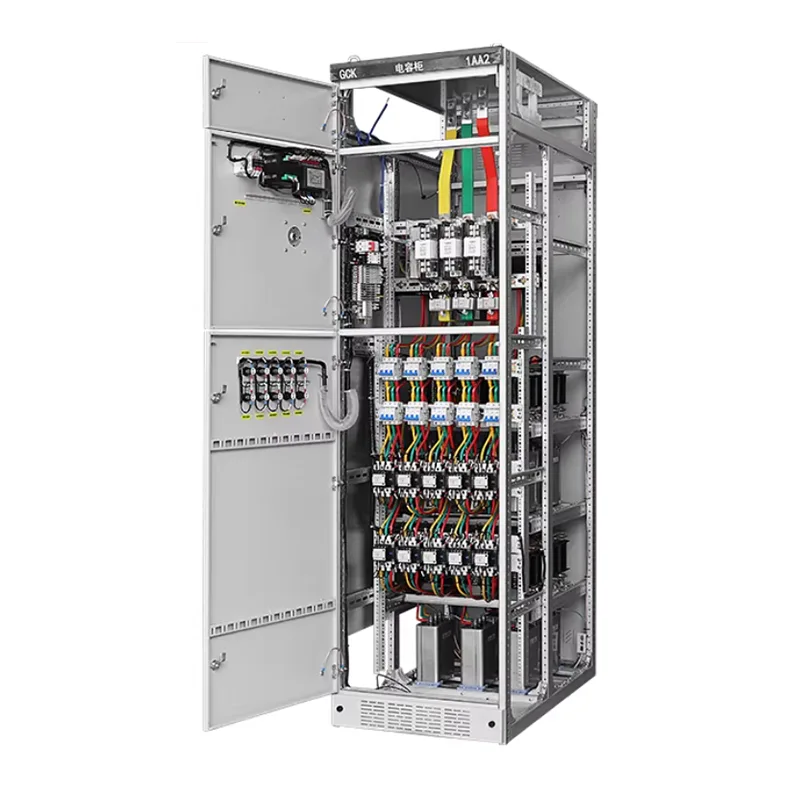

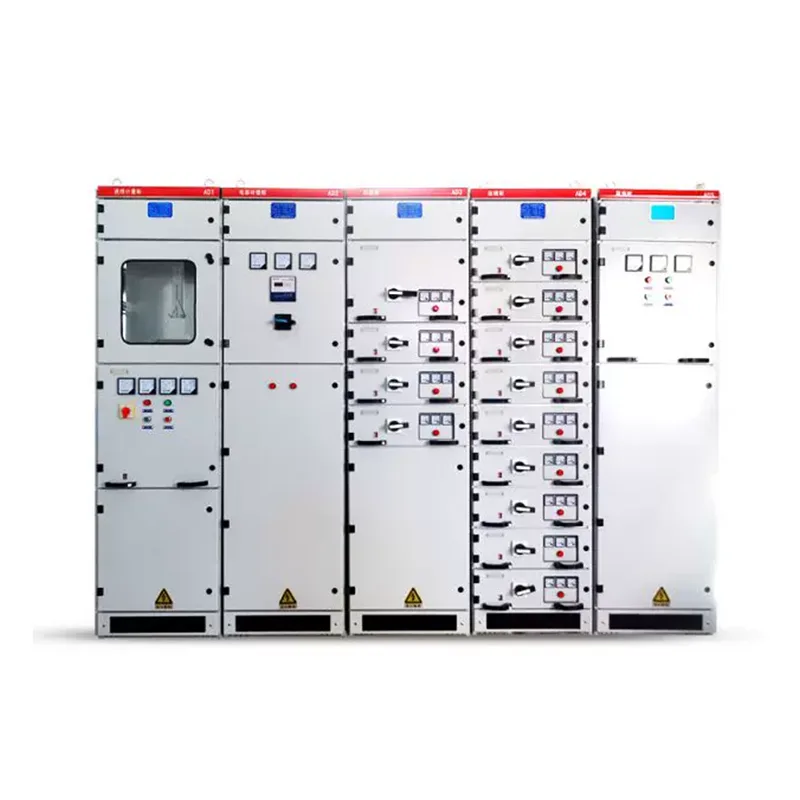

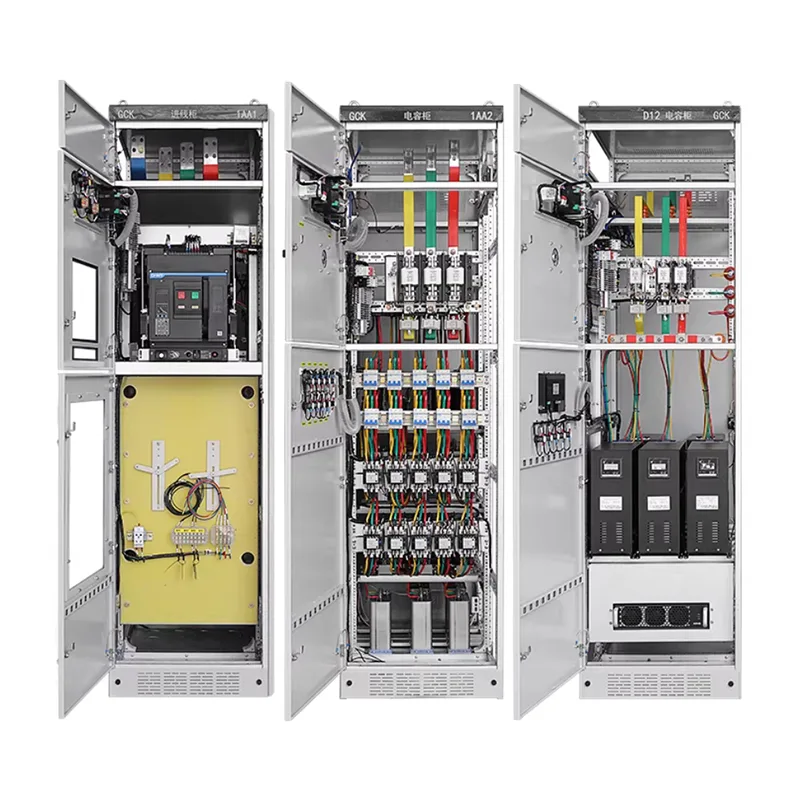

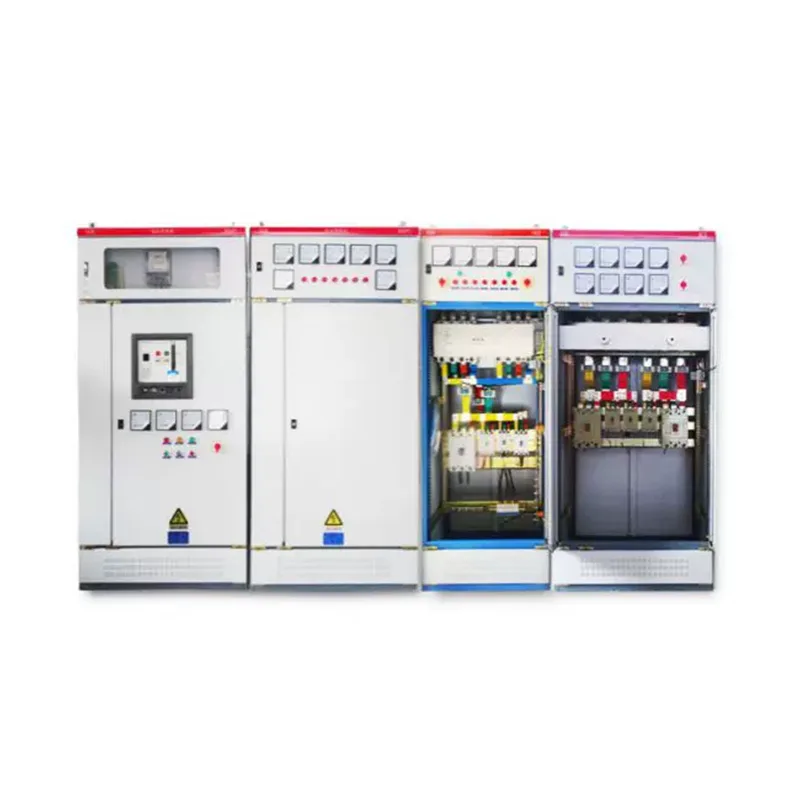

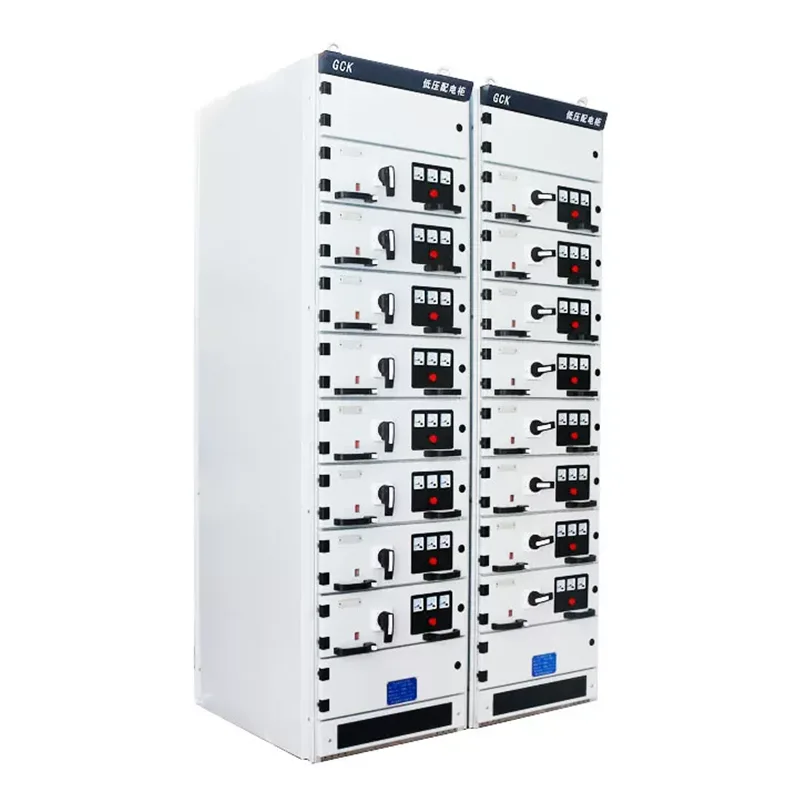

Aparamenta extraíble de baja tensión MNS

¿Busca un proveedor confiable de aparamenta extraíble de bajo voltaje MNS? Shangming de China es una opción confiable. Este tablero presenta zonas aisladas, mejorando la eficiencia del mantenimiento del sistema y la continuidad operativa. Se ha exportado a más de 50 países y regiones de todo el mundo.

¿Qué es el tablero extraíble de bajo voltaje MNS?

Desarrollado inicialmente por ABB de Suiza y con licencia para fabricación global, el tablero de distribución extraíble de bajo voltaje MNS es un sistema avanzado de distribución de energía. La fábrica de Shangming cuenta con una tecnología de procesamiento madura para este producto y admite la personalización.

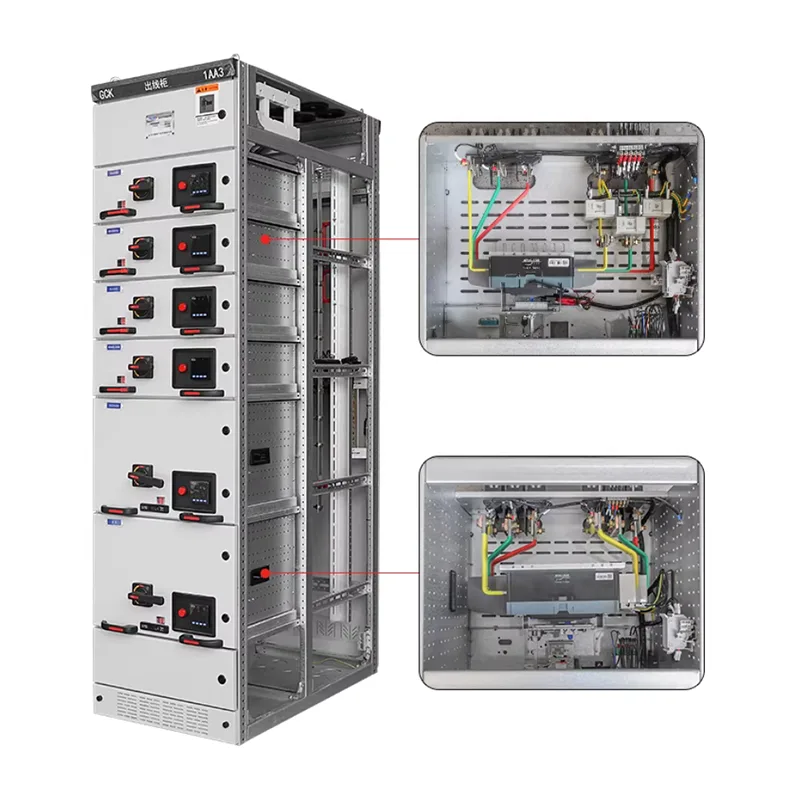

A diferencia de los cuadros fijos GGD, cada circuito del MNS se instala en un módulo de cajón extraíble de forma independiente. Si un circuito falla, el operador puede sacar directamente el cajón para repararlo o reemplazarlo, mientras que otros circuitos en el gabinete continúan funcionando normalmente, logrando así un suministro de energía ininterrumpido durante el mantenimiento. Los cajones de las mismas especificaciones son intercambiables, lo que acorta el tiempo de recuperación de fallas.

Características estructurales

El marco de la Celda Extraíble de Baja Tensión MNS se ensambla mediante perfiles en forma de C con orificios modulares de 25 mm, lo que da como resultado una estructura liviana con alta resistencia mecánica y a golpes.

El interior del gabinete está rigurosamente dividido en tres zonas independientes para evitar la propagación de fallas:

Compartimento de unidad funcional: Contiene módulos de cajones.

Compartimento de barras colectoras: Ubicado en la parte trasera o superior del gabinete, alberga las barras colectoras principales y de distribución.

Compartimento para cables: Ubicado al costado del gabinete, para conexiones de cables externos.

MNS también utiliza paneles multifuncionales hechos de plástico ignífugo de alta resistencia, aislando eficazmente las barras colectoras horizontales y verticales y evitando la formación de arcos entre compartimentos.

Parámetros técnicos

Diseño de seguridad

Durante su uso, los cuadros requieren una consideración integral de la seguridad personal y la protección del equipo. Los productos de Shangming se someten a siete procesos de inspección de calidad antes de salir de fábrica para garantizar que todos los diseños de seguridad principales estén en su lugar, cumplan con los estándares nacionales e internacionales como IEC 61439-1/GB 7251.1 y proporcionen documentos de certificación e informes de prueba completos.

Aislamiento completo: El tablero extraíble de bajo voltaje MNS utiliza placas metálicas para aislar completamente el compartimiento de la unidad funcional, el compartimiento de la barra colectora y el compartimiento de cables. La energía de falla está confinada dentro de este compartimiento, sin afectar los circuitos adyacentes y evitando la propagación de arcos de falla.

Interbloqueo de cinco pliegues: Previene descargas eléctricas o daños al equipo causados ​​por errores humanos.

El cajón sólo se puede sacar de la posición conectada cuando el disyuntor está abierto; la varilla de bloqueo mecánico bloquea el mecanismo de empuje. → Evita la apertura y cierre del circuito principal bajo carga.

La puerta del compartimento funcional y la posición del cajón están enclavadas; la puerta no se puede abrir si el cajón no está completamente extraído; Para abrir el compartimento de barras/cables se necesitan herramientas especiales. →Evita la entrada accidental en compartimentos energizados

El interruptor de puesta a tierra y el interruptor principal están enclavados mecánicamente; el interruptor de puesta a tierra no se puede cerrar cuando el circuito principal está energizado. →Evita la conexión de cables de tierra mientras está energizado

Cuando el interruptor de puesta a tierra está cerrado, el interruptor principal no puede avanzar a la posición de conexión. →Evita la energización con el cable de tierra conectado.

El enclavamiento de llave opcional o el enclavamiento lógico electrónico garantizan una secuencia de funcionamiento correcta. →Evita la apertura y cierre accidental de disyuntores.

Alivio de presión por fallas: el gabinete MNS está diseñado con un canal de alivio de presión dedicado. En caso de un cortocircuito accidental interno, se descarga gas a alta temperatura y alta presión hacia arriba, protegiendo a los operadores en el frente y cumpliendo con los requisitos de prueba de falla de arco IEC 61641.

¿Para qué industrias recomendamos los tableros de distribución extraíbles de bajo voltaje MNS?

1. Industria petroquímica

La industria petroquímica requiere una producción continua y no puede tolerar cortes de energía prolongados. Las condiciones de funcionamiento implican numerosos circuitos de motor, grandes capacidades de carga y arranques frecuentes. Las aparamentas fijas son demasiado arriesgadas e implican enormes costes de mantenimiento.

Las unidades tipo cajón de los tableros de distribución MNS permiten el mantenimiento en vivo en un entorno seguro, proporcionan un aislamiento claro del circuito, reducen el impacto de los accidentes y facilitan la expansión y las actualizaciones.

2. Fabricación a gran escala

Las industrias manufactureras a gran escala, como las fábricas de acero, cemento y automóviles, operan continuamente con densas cargas de motores y sistemas eléctricos de gran escala.

MNS admite esquemas MCC, estandariza circuitos y permite un mantenimiento y reemplazo rápidos. Se pueden agregar unidades funcionales gradualmente a medida que se expanden las líneas de producción. Si planea ampliar la producción en el futuro y requiere un uso a largo plazo, los cuadros MNS son más adecuados.

3. Centros de Datos y Grandes Complejos Comerciales

Estas aplicaciones tienen requisitos extremadamente altos de continuidad de energía, con una distribución de carga densa y compleja, lo que requiere monitoreo inteligente y administración por zonas. Los cortes de energía pueden provocar pérdidas económicas importantes.

MNS ofrece una zonificación clara, una estructura de suministro de energía más segura y la capacidad de integrar módulos de monitoreo inteligentes, lo que garantiza que el mantenimiento no afecte el sistema en general.

4. Infraestructura Municipal

Incluyendo metros, aeropuertos, hospitales, plantas de tratamiento de aguas residuales, etc.

La estabilidad del suministro de energía es el sustento de la infraestructura, ya que requiere control zonificado y una rápida recuperación después del mantenimiento. MNS permite el reemplazo de unidades funcionales incluso con cortes de energía menores.

5. Industria eléctrica y energética

Sistemas auxiliares de centrales eléctricas, sistemas de distribución de energía eólica y solar y lados de baja tensión de subestaciones. Estos escenarios tienen altos requisitos de niveles de seguridad y confiabilidad del sistema. La estructura dividida y los muebles tipo cajonera de MNS cumplen mejor con los estándares de diseño.
