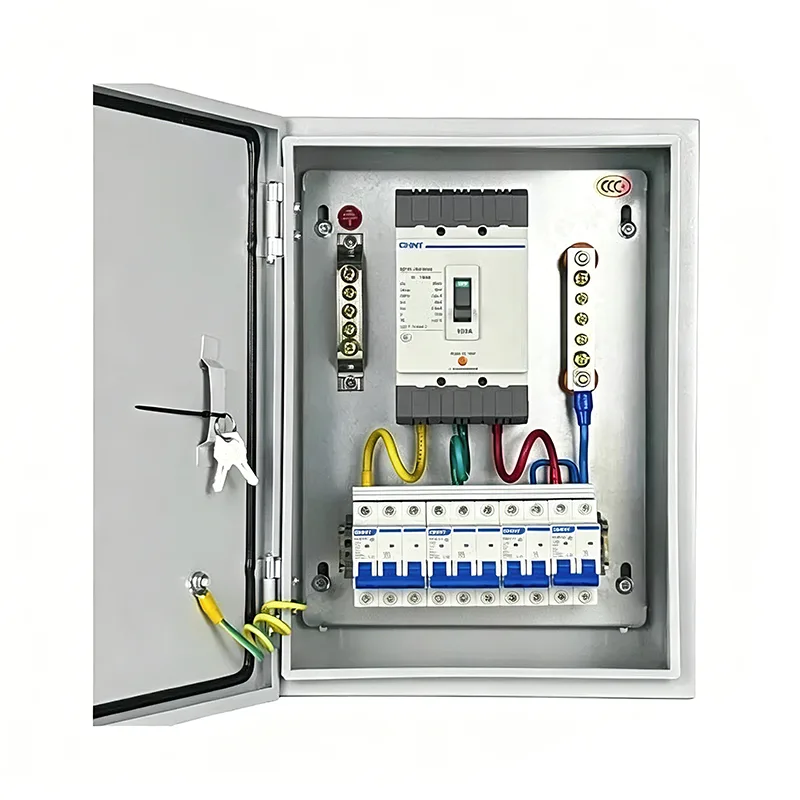

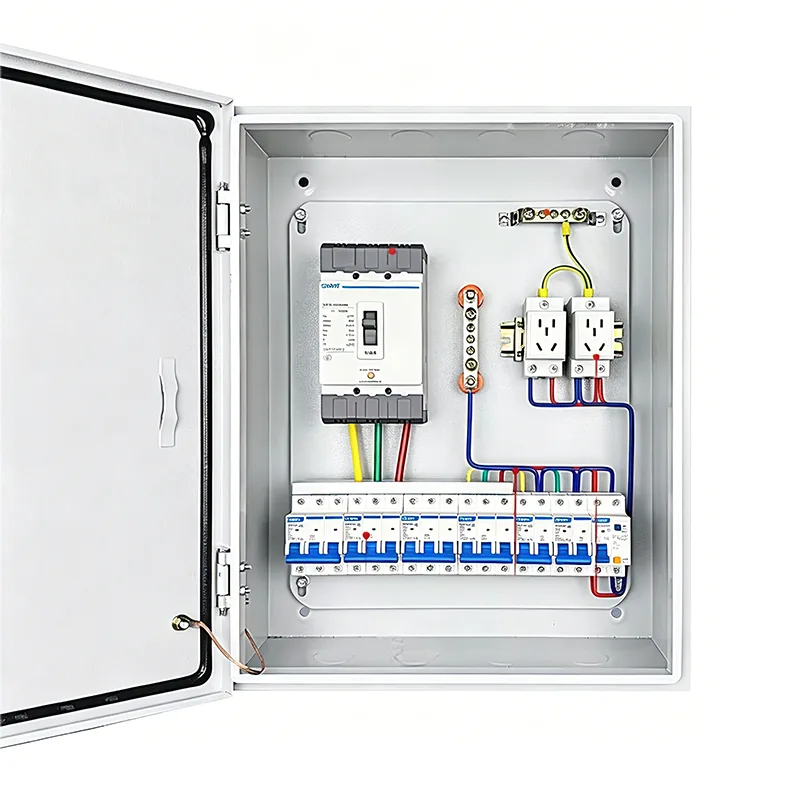

Pequeño juego completo de cajas de distribución de energía.

El pequeño juego completo de cajas de distribución de energía integra varios componentes eléctricos de acuerdo con un esquema de circuito específico, instalados dentro de un pequeño gabinete metálico. Aunque pequeña, es una unidad de sistema de energía completa. Shangming es el proveedor de este producto y también ofrecemos otros tipos de gabinetes y cajas de distribución.

Composición del producto

El pequeño juego completo de cajas de distribución de energía de Shangming presenta un diseño avanzado y una calidad confiable. En cuanto a los componentes, esta serie no es simplemente una colección de múltiples cajas de distribución, sino más bien una colección de unidades modulares científicamente configuradas en función de la lógica del sistema eléctrico, la división funcional y la coordinación de la instalación.

1. Sistema de soporte de caja

Esta parte es responsable de la protección física de la caja.

Carcasa: normalmente hecha de placa de acero laminada en frío o acero inoxidable.

Rieles de montaje: Rieles metálicos estándar dispuestos horizontalmente dentro de la caja para un montaje rápido de disyuntores y otros componentes.

Panel: Equipado con una puerta; Está disponible una puerta con ventana de visualización personalizable, que deja al descubierto solo la manija de operación del disyuntor para evitar el contacto accidental con piezas vivas.

2. Sistema de Distribución Primaria

El sistema de distribución primaria se encarga de la distribución de energía, proporcionando control y protección.

Disyuntor principal: El interruptor de control principal de toda la caja, utilizado para cortes de energía de emergencia o mantenimiento.

Disyuntor en miniatura: Proporciona protección contra sobrecargas y cortocircuitos para cada circuito derivado.

Dispositivo de corriente residual (RCD): monitorea las fugas de corriente y corta instantáneamente la energía en caso de riesgo de descarga eléctrica.

Protector contra sobretensiones: Absorbe el alto voltaje instantáneo generado por rayos o fluctuaciones de la red eléctrica, protegiendo los aparatos eléctricos de precisión aguas abajo.

3. Sistema Auxiliar y de Monitoreo

Luces indicadoras: roja para operación, verde para parada, amarilla para falla, que muestran el estado de energía actual.

Instrumento de medición: Pequeño medidor de energía montado en carril DIN para monitorear voltaje, corriente o consumo de energía.

Bloque de terminales: Para una conexión ordenada de cables de carga externos, facilitando el mantenimiento futuro.

4. Conexiones eléctricas y accesorios

Barra colectora: Barras colectoras de cobre en forma de peine o de horquilla, que reemplazan los puentes desordenados, hacen que las conexiones entre disyuntores sean más compactas y reducen la generación de calor.

Barra colectora de neutro y tierra: utiliza tiras de cobre dedicadas para conectar centralmente los cables neutro y de tierra de todos los circuitos.

Arnés de cableado interno: cables retardantes de llama que cumplen con los requisitos de clasificación actuales, encaminados a través de bandejas de cables con marcas claras de números de cables.

¿Cómo elegir la caja de distribución completa adecuada?

Antes de iniciar un proyecto, es fundamental identificar correctamente la configuración completa de la caja de distribución. Una selección inadecuada puede provocar redundancia funcional, costos desperdiciados, dificultades de instalación o una expansión futura limitada.

Paso 1: Definir los escenarios de aplicación y las características de carga

Por favor confirme las siguientes preguntas:

1. ¿Dónde se utilizará?

Taller de secado interior → IP40 es suficiente

Exterior/sala de bombas/playa → Requiere IP54/IP65, material de acero inoxidable

2. ¿Qué equipo alimentará?

Iluminación/enchufes: Monofásico, baja corriente (≤32A)

Motores/máquinas de soldar: Trifásicos, alta corriente (≥32A), requiere relés/contaminadores térmicos

Dispositivos inteligentes: Requiere 24 VCC, interfaz de comunicación

3. ¿Se requiere control automatizado?

Arranque/Parada manual → Caja de alimentación básica

Lógica automática/monitoreo remoto → Requiere caja PLC/HMI

Paso 2: Calcule los parámetros eléctricos y determine la capacidad

1. Estimación de carga total

Enumere la potencia (kW) y el voltaje de funcionamiento de todos los equipos eléctricos. Si tiene dificultades, el equipo técnico de Shangming puede ayudarle a confirmarlo.

Calcule la corriente total, considerando un factor de simultaneidad Kx = 0,7–0,9;

Ejemplo:

3 motores de 5,5 kW (380 V) → Corriente de motor único ≈ 11 A, corriente total ≈ 3 × 11 × 0,8 = 26,4 A;

Iluminación 5kW (220V) → Corriente ≈ 23A;

Línea entrante principal recomendada ≥63A.

2. Planificación del circuito derivado

Cada tipo de carga debe tener un circuito independiente para evitar interferencias. Corriente de circuito único ≤ 80% del valor nominal del disyuntor.

Se recomienda que los equipos importantes tengan un circuito independiente + UPS.

Paso 3: determinar el número y la combinación de recintos

Escenario simple: 1 gabinete integrado

Escenario de complejidad media: 2 o 3 recintos

Requisitos de alta complejidad y alta seguridad: 3 a 6 gabinetes

Paso 4: Seleccione el nivel de protección y el material

Los productos de Shangming ofrecen niveles de protección de IP30 a IP66 y los materiales incluyen acero laminado en frío y acero inoxidable.

Si tiene requisitos de seguridad e inteligencia y necesita mejorar la conveniencia del mantenimiento futuro según la ubicación de instalación específica, comuníquese con nosotros. Shangming revisará la viabilidad y proporcionará una cotización y muestras dentro de 1 a 2 días hábiles según los dibujos y los requisitos técnicos.

Preguntas frecuentes

P: ¿Por qué elegir un conjunto pequeño y completo de cajas de distribución de energía en lugar de un solo gabinete grande?

R: Las cajas de distribución pequeñas y completas se pueden combinar de manera flexible con diferentes gabinetes funcionales según las necesidades reales. Algunos cables y componentes vienen preintegrados de fábrica, lo que hace que la instalación in situ sea más sencilla y rápida, y adecuada para espacios reducidos o irregulares. Durante el mantenimiento, la zonificación funcional está claramente definida, lo que facilita la resolución de problemas y la reparación.

P: ¿Cómo realizar el mantenimiento y la inspección diarios?

R: Verifique trimestralmente el estado operativo de todos los disyuntores y contactores para asegurarse de que no se sobrecalienten ni se aflojen.

Limpie periódicamente el polvo acumulado en el interior del gabinete, especialmente el ventilador de refrigeración y los filtros. Verifique que los sellos del marco de la puerta no estén envejecidos ni agrietados y reemplácelos si es necesario.

Registre los resultados de la inspección y las acciones correctivas después de cada mantenimiento para su trazabilidad.
