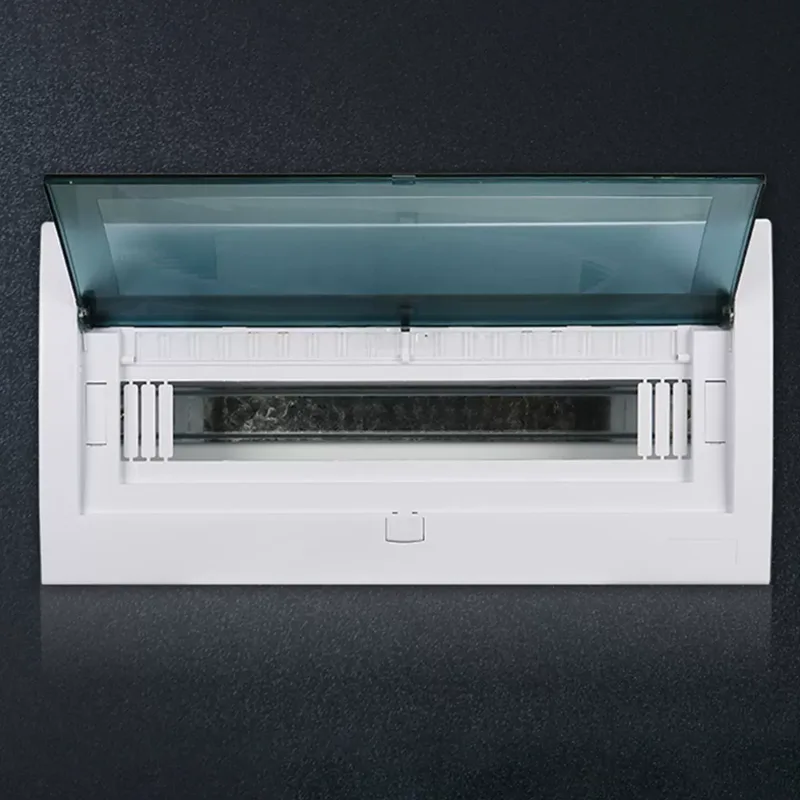

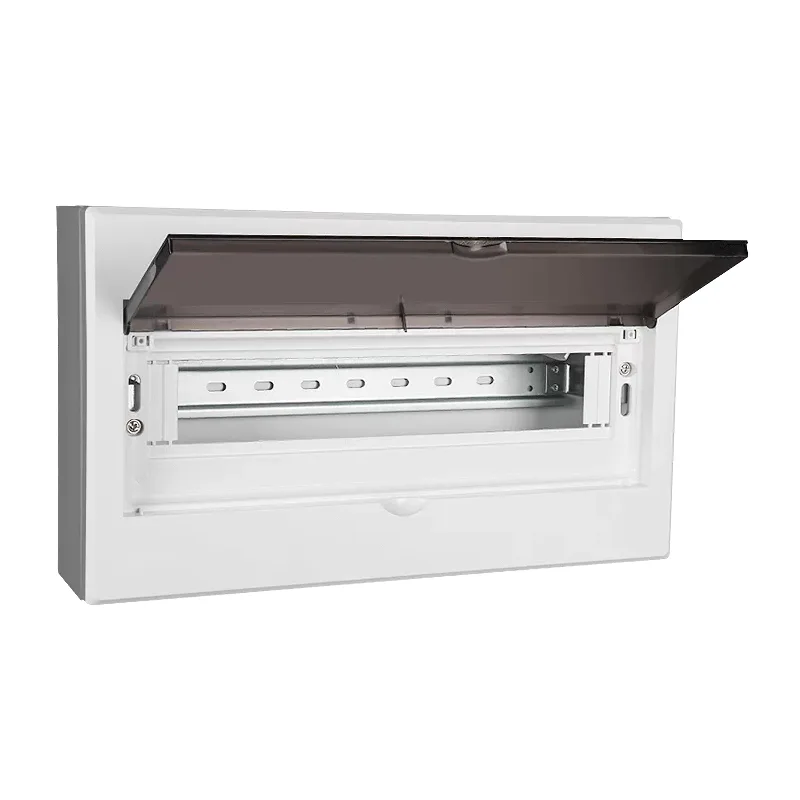

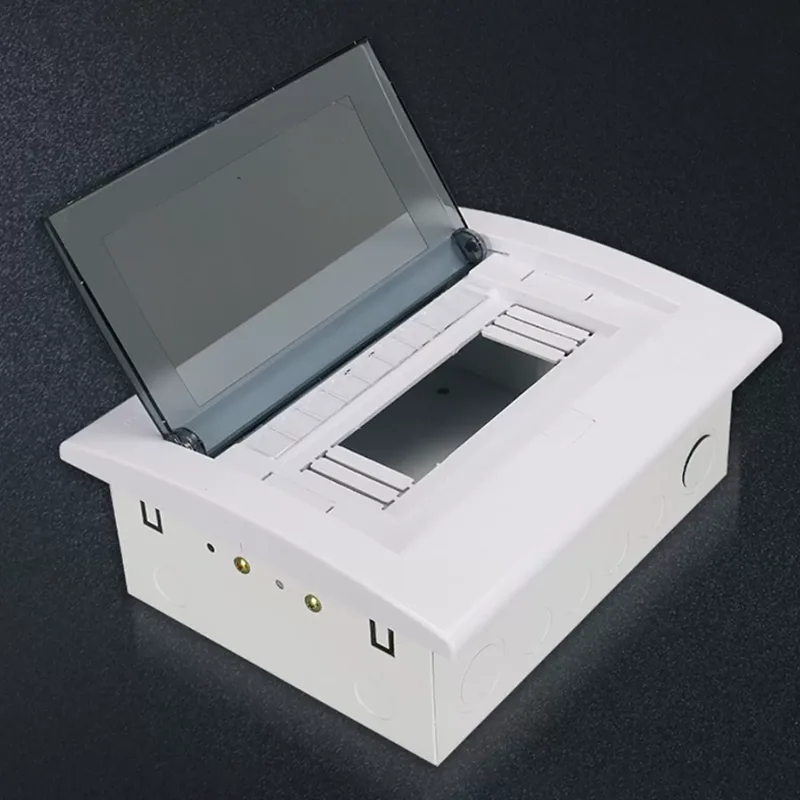

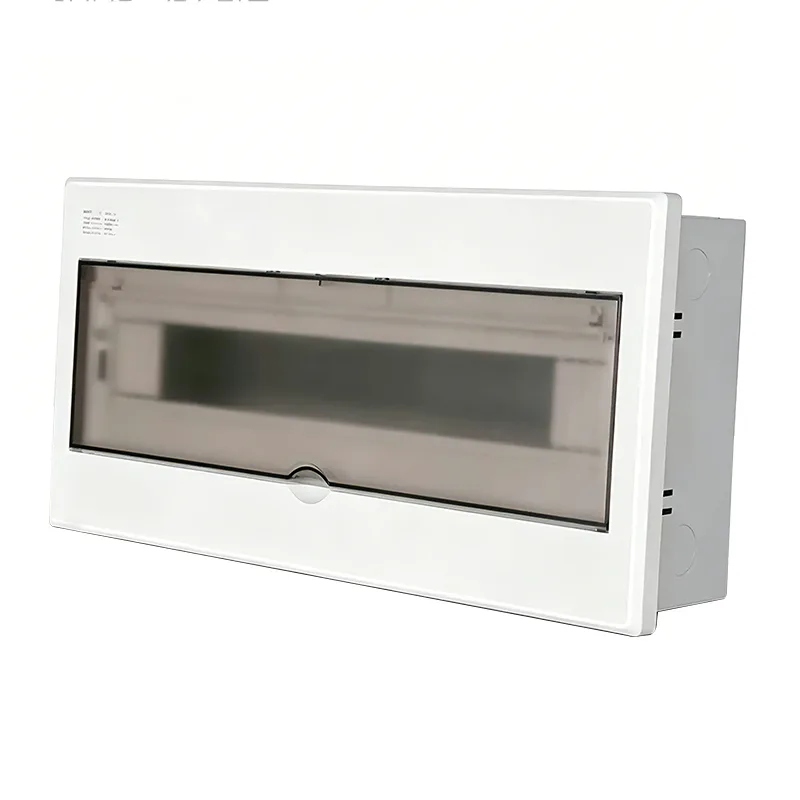

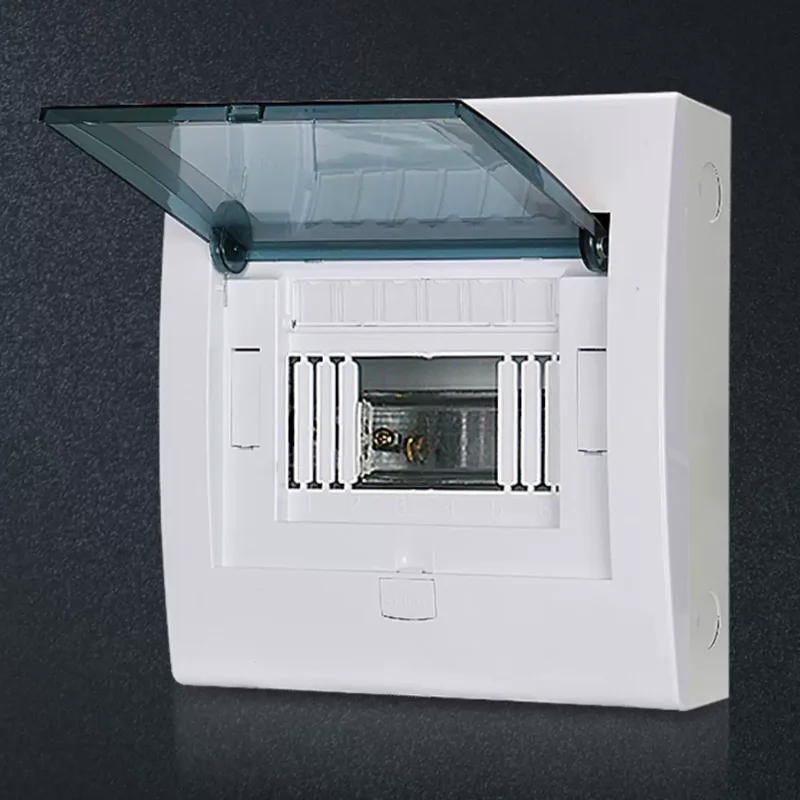

Caja de distribución de iluminación montada en la pared

Shangming es un fabricante profesional de cajas de distribución de iluminación montadas en la pared de China, con su propia fábrica y procedimientos completos de inspección de calidad y producción. Esta caja de distribución distribuye energía eléctrica desde la fuente de alimentación aguas arriba, brindando funciones de protección, control y gestión para los circuitos de iluminación.

Funciones principales

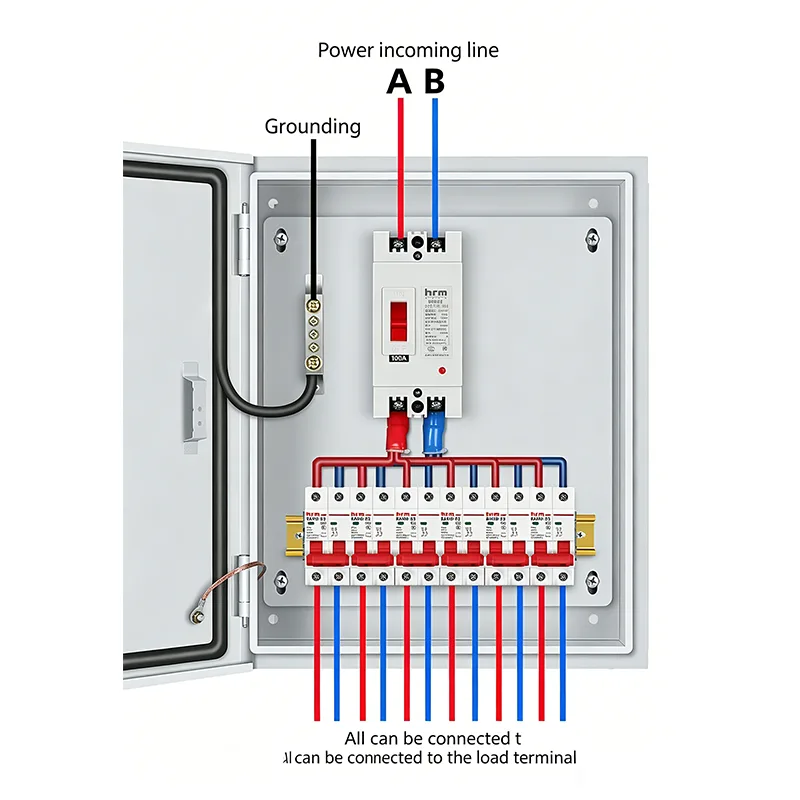

Distribución de energía: la caja de distribución de iluminación montada en la pared divide la corriente entrante principal en múltiples corrientes derivadas, suministrando energía a diferentes áreas.

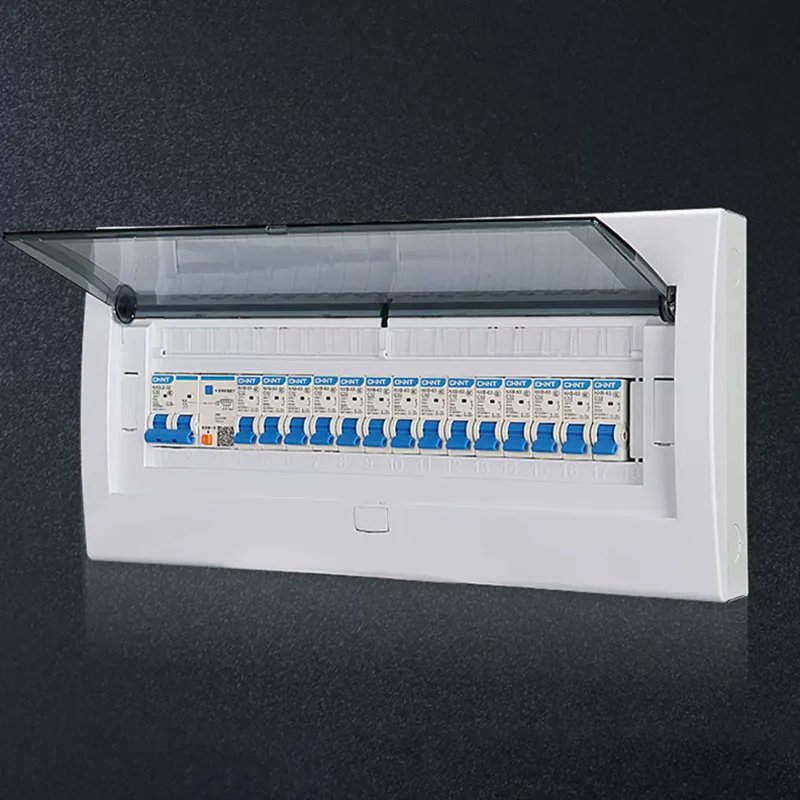

Protección del circuito: La caja de distribución está equipada con disyuntores en miniatura. Se dispara automáticamente en caso de cortocircuito o sobrecarga, evitando incendios y daños al equipo.

Protección contra fugas: Equipado con un dispositivo de corriente de fuga (RCD), corta instantáneamente el suministro de energía al detectar una descarga eléctrica o una fuga, lo que garantiza la seguridad personal.

Control centralizado: permite a los operadores controlar cómodamente la iluminación de un piso o área completa desde una única ubicación.

Escenarios de aplicación y recomendaciones de configuración

Las cajas de distribución de iluminación montadas en la pared son compactas, de instalación flexible y ofrecen funciones de protección integrales. Proporcionamos soluciones profesionales para diversos escenarios de aplicación y le recomendamos configuraciones.

1. Edificios residenciales y de apartamentos

Requisitos básicos: seguridad, economía y cumplimiento de regulaciones obligatorias.

Ubicación de Aplicación: Al lado de la puerta de entrada de cada unidad; balcón o pared de la cocina.

Características de configuración: 6 a 12 circuitos, incluidos circuitos de iluminación independientes para la sala de estar, el dormitorio, la cocina y el baño;

Todos los circuitos están equipados con disyuntores de corriente residual de 30 mA de serie, cumpliendo con el "Código de Diseño Residencial"; Los protectores contra sobretensiones se incluyen comúnmente para proteger las luces LED de los rayos.

Selección de caja:

Zonas secas interiores → Caja metálica con recubrimiento en polvo, IP30, blanco/beige;

Balcones, sótanos → Caja metálica con recubrimiento en polvo, IP44, resistente a la humedad.

2. Edificios de oficinas y edificios comerciales

Requisitos básicos: control zonal, gestión del ahorro de energía y facilidad de renovación futura.

Ubicaciones de aplicación: Salas de distribución o pozos de bajo voltaje en cada piso; tabiques y columnas en áreas de oficinas abiertas.

Funciones de configuración: 12 a 18 circuitos, divididos por área; La iluminación de zonas públicas se puede integrar en sistemas de iluminación inteligentes; Se proporcionan circuitos de corriente residual separados para áreas húmedas como baños y salones de té.

Selección de caja:

Piso estándar → Caja de placa de acero laminada en frío con recubrimiento en polvo (RAL7035, IP40);

Aparcamiento Subterráneo → Caja de acero inoxidable IP54 con controlador de tiempo.

3. Centros Comerciales, Supermercados y Complejos Comerciales

Requisitos básicos: alta confiabilidad, gran cantidad de circuitos, soporte para control flexible durante el horario comercial.

Ubicaciones de aplicación: Ejes de distribución en cada piso; Paredes traseras de tiendas; Cajas dedicadas para iluminación de acento en atrios/escaparates.

Características de configuración: 18 a 24 circuitos, que admiten control independiente de luces decorativas, cajas de luz publicitaria e iluminación de emergencia; Módulos de conmutación de potencia dual para áreas importantes; Puede integrar temporizadores o interruptores controlados por luz.

Selección de gabinete:

Interior → Caja metálica de gran tamaño (500×600×150 mm);

Cerramiento exterior fachada/ventana → Cerramiento estanco IP65, resistente a la corrosión por lluvia.

4. Escuelas, hospitales y edificios públicos

Requisitos básicos: seguridad personal primero, respuesta de emergencia confiable.

Ubicaciones de aplicación: pasillos de aulas, laboratorios, bibliotecas; salas de hospital, salas de consulta externa, áreas auxiliares quirúrgicas; Edificios de oficinas gubernamentales, bibliotecas, gimnasios.

Características de configuración: Todas las áreas accesibles al personal deben estar equipadas con protección contra fugas de 30 mA;

El alumbrado de emergencia y las luces indicadoras de evacuación deben tener circuitos independientes + batería de respaldo;

Áreas especiales como laboratorios y farmacias deben tener interfaces de transformadores de aislamiento adicionales.

No se debe mezclar en un mismo circuito el alumbrado general y el alumbrado de emergencia.

Selección de gabinete:

Aulas, salas → Recinto de plástico blanco, silencioso, sin ruidos metálicos;

Garajes subterráneos/salas de bombas → Armario metálico IP54.

5. Plantas Industriales y Bodegas

Requisitos básicos: duradero, resistente al polvo y adaptable a entornos hostiles.

Ubicaciones de aplicación: pilares de talleres, cerca de vallas de equipos; debajo de los estantes superiores del almacén; Plataformas exteriores de carga y descarga.

Características de configuración: Menos circuitos (4 a 8), pero mayor corriente (16 a 32 A/circuito); Utiliza MCB de grado industrial; Opcional a prueba de explosiones para talleres de química y pintura.

Selección de gabinete:

Talleres generales → Placa de acero laminada en frío de 2,0 mm, IP54;

Zonas exteriores/alta humedad → Armario de acero inoxidable 304, IP65.

6. Infraestructura

Requisitos básicos: impermeable, resistente a la corrosión, compatible con control automático.

Ubicaciones de aplicación: Acceso de mantenimiento a las paredes laterales del túnel; paredes del compartimiento contra incendios del estacionamiento subterráneo; cerca de gabinetes de control de alumbrado público.

Características de configuración: Equipado con controlador de tiempo + interruptor fotosensible; circuito de iluminación de emergencia con monitorización de baterías; Se agregó un protector contra sobretensiones de 40 kA a las líneas entrantes para protección contra rayos inducidos.

Selección de gabinete:

Caja de acero inoxidable IP65 con orificios de drenaje;

Regiones frías → Agregue una película calefactora para evitar la condensación y la formación de hielo.

Nuestros Servicios

Como fabricante profesional, una vez que se comunique con nosotros, Shangming le brindará soporte técnico personalizado para responder rápidamente a sus preguntas técnicas. Según la información del proyecto y los dibujos que usted proporcione, y considerando las características de carga, la capacidad de cortocircuito y las condiciones ambientales, recomendaremos con precisión modelos de productos como GCK/GCS/MNS/GGJ/cajas de iluminación. La personalización también está disponible.

Proporcionamos los documentos de certificación e informes de prueba necesarios, así como documentación técnica completa, incluidos manuales de instalación, diagramas de cableado, listas de componentes, guías de mantenimiento y dibujos de gabinetes (formato DWG/PDF).

Cuando los productos salen de fábrica, utilizamos embalajes estándar de exportación. El gabinete primero se envuelve en algodón perlado EPE, luego se coloca en una bolsa de plástico a prueba de humedad y finalmente se empaqueta en una caja de madera fumigada (que cumple con las normas NIMF 15). El interior de la caja de madera está relleno de espuma para su fijación y el exterior está reforzado con correas de acero. Los componentes principales están empaquetados individualmente con materiales antiestáticos para garantizar que no haya colisiones ni daños por humedad durante el transporte.
